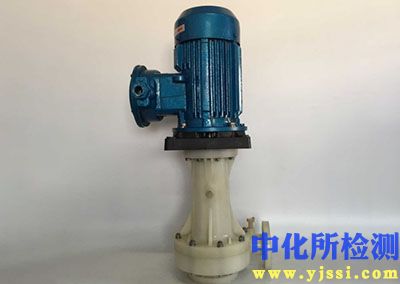

立式泵测试技术详述

一、 检测项目分类及技术要点

立式泵的测试主要分为型式试验、出厂试验和现场运行试验，其核心检测项目依据国际标准（如ISO 9906）及国家标准（如GB/T 3216）进行，分为以下三类：

1. 水力性能测试

• 流量-扬程曲线（Q-H）： 在恒定转速下，通过调节出口阀门改变流量，测量各工况点的扬程。技术要点在于保证流量测量装置（如电磁流量计、文丘里管）前后有足够长的直管段，以消除涡流影响。

• 流量-功率曲线（Q-P）： 同步测量各流量点下泵轴或电机输入功率。需采用高精度扭矩仪或功率分析仪，并考虑电机效率（若测试包含电机）。

• 流量-效率曲线（Q-η）： 泵效率由公式 η = (ρgQH) / P 计算得出。其中，ρ为介质密度，g为重力加速度，Q为流量，H为扬程，P为轴功率。核心要点是各参数的同步、精确测量及介质物性的准确修正。

• 汽蚀余量测试（NPSH）： 关键项目。通过降低泵进口压力（如通过真空泵调节闭式试验台压力），在恒定流量下，测得泵扬程下降3%时的必需汽蚀余量（NPSHr）。测试需快速稳定，避免汽蚀对泵造成损伤。

2. 机械性能与可靠性测试

• 振动测试： 按照ISO 10816标准，在泵的轴承箱、支座等关键部位布置振动传感器，测量振动速度的有效值（mm/s）。立式泵需特别关注轴向和径向的振动水平，评估转子动平衡与对中质量。

• 噪声测试： 依据ISO 3744标准，在距泵表面1米、距地面1.2米的矩形测量面上进行声压级测量，并计算声功率级。需背景噪声修正。

• 轴承温升测试： 在额定工况下连续运行至热平衡，监控轴承温度，温升不应超过环境温度35K，且绝对温度不应超过设定限值（如80℃）。

• 机械密封/填料函泄漏测试： 考核密封性能。对于机械密封，泄漏量通常要求≤3-5滴/分钟；对于填料密封，允许有少量泄漏以润滑和冷却。

• 耐久性/连续运行测试： 在额定工况或变工况下进行≥1000小时的连续运行，考核零部件的疲劳寿命和性能稳定性。

3. 材料与工艺检测

• 承压件水压试验： 对泵壳、进出口法兰等承压件进行静水压试验，试验压力通常为设计压力的1.5倍，保压时间≥10分钟，不得有渗漏或永久变形。

• 无损检测（NDT）： 对重要焊接件进行渗透检测（PT）或磁粉检测（MT），对关键铸件进行超声波检测（UT）或射线检测（RT），以排查内部缺陷。

• 材料理化分析： 对过流部件（叶轮、泵壳）材料进行化学成分、金相组织、硬度等检验，确保其耐腐蚀、耐磨损性能满足介质要求。

二、 各行业检测范围的具体要求

1. 石油化工与流程工业

• 介质适应性： 测试介质需尽可能接近实际工况（如碳氢化合物、酸碱溶液），或采用等效介质（如清水）进行性能换算，必须考虑粘度、密度、蒸汽压的影响。

• API 610标准： 此为行业核心规范。测试要求远超通用标准，例如：性能偏差容差更小；需进行转子部件（叶轮、轴）的固有频率测试（横向临界转速分析），确保避开工作转速范围；要求更严格的机械运行试验（4小时连续运行，振动值需低于更严苛的报警限值）。

• 安全要求： 必须进行防火泵的消防认证测试（如UL/FM标准），以及针对易燃易爆环境的防爆认证。

2. 电力行业（火电/核电）

• 锅炉给水泵、凝结水泵： 重点关注高温高压性能。试验台需具备加热和加压能力，模拟高温高压（可达200℃以上，20MPa以上）工况。需测试热态启动、变负荷工况下的性能稳定性。

• 核电站用泵（核安全级）： 需遵循ASME QME-1或RCC-M等核级规范。除全面的性能与机械测试外，还需进行抗震试验（模拟地震载荷下的运行能力）、老化试验以及极端事故工况下的鉴定试验。

3. 水处理与市政工程

• 污水泵与潜水泵： 重点测试通过能力（通过固体颗粒或纤维的最大尺寸）和防堵塞性能。需进行含规定尺寸固体颗粒的介质测试。

• 可靠性： 由于常处于无人值守状态，要求严格的连续运行试验和绝缘电阻、耐电压试验（对于潜水泵电机部分）。

• 能效认证： 在欧盟市场需满足MEI（Minimum Efficiency Index） 最低能效指数要求，在中国需达到GB 19762规定的清水离心泵能效限定值。

4. 船舶与海洋工程

• 船用泵： 须符合船级社规范（如CCS、DNV-GL、ABS等）。除常规测试外，需进行倾斜和摇摆试验（模拟船舶在航行中的倾斜状态，验证泵在倾斜15°或22.5°下能否正常工作）。

• 海水淡化高压泵： 侧重高扬程下的效率和汽蚀性能，材料需通过海水腐蚀测试。

三、 检测仪器的原理和应用

1. 流量测量

• 电磁流量计： 原理基于法拉第电磁感应定律，导电液体切割磁感线产生感应电势，其值与流速成正比。优点是无压损、精度高（可达±0.2%），适用于导电介质，是闭式试验台主流设备。

• 涡轮流量计/超声流量计（外夹式）： 适用于不便切断管路的现场测试。超声流量计基于时差法或多普勒效应原理，便携灵活，但对安装条件和介质洁净度有要求。

2. 压力与扬程测量

• 压力变送器/传感器： 核心仪器。采用压阻式、电容式或压电式原理，将压力信号转化为标准电信号（4-20mA）。测试中，进口压力需使用绝压变送器（用于NPSH计算），出口压力使用表压变送器。测量前必须进行零点校准和量程校准，并考虑安装位置与泵基准面的高度差修正。

3. 功率与扭矩测量

• 轴功率测量： 高精度法兰式扭矩传感器串联在驱动电机与泵轴之间，直接测量转速和扭矩，计算轴功率（P = 扭矩 × 角速度），精度最高（可达±0.1%）。此为型式试验的基准方法。

• 输入功率测量： 采用电能质量分析仪/功率分析仪，测量电机输入端的电压、电流、功率因数，计算电输入功率，再结合电机效率曲线估算轴功率。常用于出厂试验或现场测试。

4. 振动与噪声测量

• 振动传感器： 采用压电式加速度传感器，通过电荷放大器将振动加速度信号转换为速度或位移信号。连接频谱分析仪，可进行故障诊断（如识别不平衡、不对中、轴承损坏特征频率）。

• 声级计： 符合IEC 61672标准的1级精度声级计，配备防风罩。结合声学校准器（如94dB/1kHz）在测试前后进行校准。

5. 数据采集与控制系统

• 计算机化试验台： 核心为高速数据采集系统（DAQ） 和试验控制软件。该系统同步采集所有传感器的信号，实时计算性能参数并绘制曲线，同时通过变频器和电动调节阀自动控制泵的转速和流量，实现测试流程的自动化与高精度。
