蜗轮检测技术内容

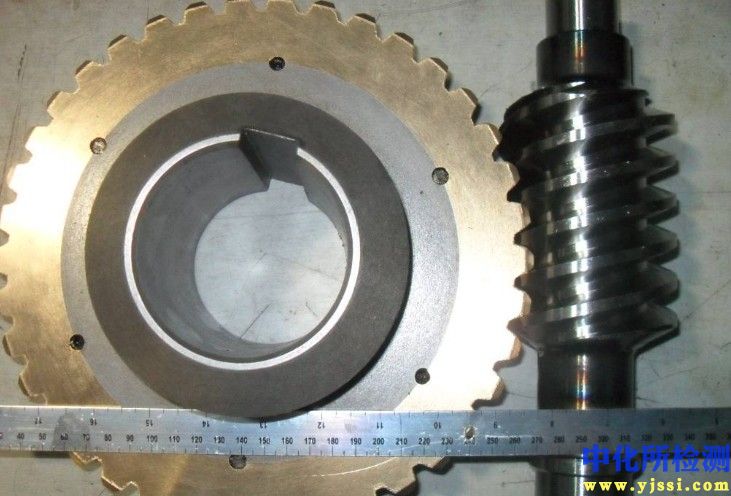

蜗轮蜗杆副作为一种关键的机械传动元件，其性能直接影响到整个传动系统的效率、精度、寿命与可靠性。系统的检测是保证其质量的核心环节。

一、 检测项目分类及技术要点

蜗轮检测可分为几何精度检测、材料与热处理质量检测、运动性能检测以及无损探伤四大类。

1. 几何精度检测

• 齿形精度：

  • 项目： 齿形误差、压力角偏差、齿廓形状（直线、渐开线、ZI、ZK等类型）的符合性。

  • 要点： 使用齿形仪在法向截面进行测量。需严格控制齿面粗糙度（通常Ra ≤ 1.6μm）以降低检测干扰。蜗杆的齿形精度对啮合性能影响更为敏感。

• 齿向精度：

  • 项目： 螺旋线误差、导程误差、齿向形状误差。

  • 要点： 反映蜗轮齿与蜗杆螺旋线啮合的贴合程度。检测时需准确定位分度圆或节圆位置，并沿齿长方向全程扫描。对于圆弧圆柱蜗杆等，齿向形状的吻合度是关键。

• 齿距精度：

  • 项目： 单个齿距偏差、齿距累积总偏差、相邻齿距差。

  • 要点： 使用齿距仪或坐标测量机（CMM）在接近分度圆的圆周上逐齿测量。累积误差直接影响传动平稳性和运动精度。

• 齿厚与齿槽偏差：

  • 项目： 分度圆齿厚、公法线长度（对于特定齿形）、齿槽宽度。

  • 要点： 齿厚影响侧隙，必须控制在设计公差范围内。常用齿厚卡尺或万能测齿仪测量。测量时需考虑齿顶圆直径的加工误差对测量结果的影响。

• 跳动与位置精度：

  • 项目： 齿圈径向跳动、端面跳动、蜗轮中心平面与蜗杆轴线的偏移量。

  • 要点： 使用跳动检查仪配合精密芯轴测量。中心平面的偏移会显著改变接触斑点的位置和大小，需严格控制。

2. 材料与热处理质量检测

• 硬度：

  • 要点： 蜗杆常用渗碳淬火钢（如20CrMnTi），表面硬度要求HRC 58-62；蜗轮齿圈常用锡青铜（如ZCuSn10P1），硬度范围HB 80-110。需使用洛氏或布氏硬度计在齿面及芯部多点测量，确保硬化层深度（通常≥0.5mm）和硬度梯度符合要求。

• 金相组织：

  • 要点： 检查蜗杆表面淬火马氏体级别、残余奥氏体含量、碳化物形态及是否有脱碳、过热等缺陷。蜗轮青铜铸件需检查晶粒度、α相与（α+δ）共析体分布，避免疏松、夹杂。

3. 运动性能检测（综合检测）

• 传动误差与空程：

  • 要点： 在蜗轮蜗杆装配后，于动态传动检查仪上进行。传动误差反映运动精度；空程（回差）通过输入轴正反转至输出轴刚有响应时的角位移来测量，是高精度分度机构（如数控转台）的核心指标。

• 接触斑点：

  • 要点： 在蜗轮齿面上均匀涂覆薄层红丹或蓝油，轻微制动后正反向转动蜗杆，观察齿面接触痕迹。合格接触斑点应位于齿面中部，沿齿长方向接触率一般要求>50%，齿高方向>40%。斑点形态可直观反映啮合质量及安装误差。

• 振动与噪音：

  • 要点： 在额定转速与载荷下，使用声级计和振动传感器检测。异常噪音和振动往往与齿形误差、装配不对中或局部缺陷相关。

4. 无损探伤

• 项目： 裂纹、气孔、夹杂等内部及表面缺陷。

• 要点： 蜗杆淬火后常用磁粉探伤检查表面与近表面裂纹；蜗轮青铜铸件可采用着色渗透探伤或X射线检测内部缺陷。

二、 各行业检测范围的具体要求

不同应用领域对蜗轮性能的侧重点差异显著，检测范围和公差等级（参照GB/T 10089等标准）有所不同。

• 精密分度与数控机床（如转台、摆动头）：

  • 核心要求： 极高的运动精度和极小的空程。

  • 检测重点： 传动误差（通常要求≤30角秒）和空程（≤1角分）是必检且最严苛的项目。齿形、齿向精度要求极高（通常3-5级）。需100%进行运动性能检测和接触斑点检验。

• 重型冶金与矿山机械：

  • 核心要求： 高承载能力、可靠性及寿命。

  • 检测重点： 材料与热处理质量（硬度、硬化层深度、金相组织）是关键。齿厚控制保证强度，接触斑点要求有较大的面积和有利的分布形态以分散载荷。无损探伤尤为重要。

• 汽车转向系统（EPS）：

  • 核心要求： 高疲劳强度、良好的耐磨性、适中的传动效率与噪音控制。

  • 检测重点： 除常规几何精度外，对蜗杆的齿面粗糙度要求极严（Ra常≤0.4μm）。需进行耐久性疲劳试验和噪音测试。材料的一致性和缺陷控制是重中之重。

• 通用减速机：

  • 核心要求： 传动效率、温升、寿命与成本均衡。

  • 检测重点： 侧重于齿形、齿向精度（通常6-7级）和接触斑点以保证啮合性能。批量生产时常采用抽样进行综合加载试验，检测效率、温升和振动指标。

三、 检测仪器的原理和应用

• 齿轮测量中心/坐标测量机（CMM）：

  • 原理： 通过高精度三维测头扫描齿面，获取海量点云数据，与理论数字模型进行比对，计算齿形、齿向、齿距等所有几何误差。

  • 应用： 适用于高精度蜗轮蜗杆的全面计量检测，尤其是复杂齿形（如双包络蜗杆）的检测，是开发和精密制造中的核心设备。

• 专用蜗轮蜗杆检测仪：

  • 原理： 采用机械展成或电子展成原理，模拟啮合过程。测量头与被测齿面保持理论接触关系，实时记录误差。

  • 应用： 高效、专一地检测蜗杆的螺旋线误差、导程误差和蜗轮的齿向误差，是生产现场快速检测的常用设备。

• 双面啮合综合检查仪：

  • 原理： 被测蜗轮与高精度标准蜗杆（或反之）在中心距固定的条件下作无侧隙啮合转动，通过测量中心距的连续变动来反映综合误差。

  • 应用： 快速检测蜗轮副的单面啮合综合误差，适用于大批量生产的过程质量控制，但不能分离误差成分。

• 传动误差测量仪：

  • 原理： 在输入端和输出端安装高分辨率圆光栅编码器，同步采集正反转时的角度位置，通过计算得到传动误差曲线和空程值。

  • 应用： 是评价精密蜗轮副动态运动性能的终极手段，广泛应用于数控转台、雷达天线座等精密机构的验收检测。

• 粗糙度仪与轮廓仪：

  • 原理： 采用接触式探针或光学干涉法，沿齿面微观轮廓移动，量化评估表面粗糙度（Ra， Rz）和微观轮廓。

  • 应用： 检测齿面加工质量，对摩擦、磨损、噪音有直接影响。

• 硬度计与金相显微镜：

  • 原理： 硬度计通过压痕深度或直径测量硬度；金相显微镜对抛光侵蚀后的试样进行显微组织观察与分析。

  • 应用： 材料性能的强制性检测项目，确保零件的力学性能和寿命基础。
