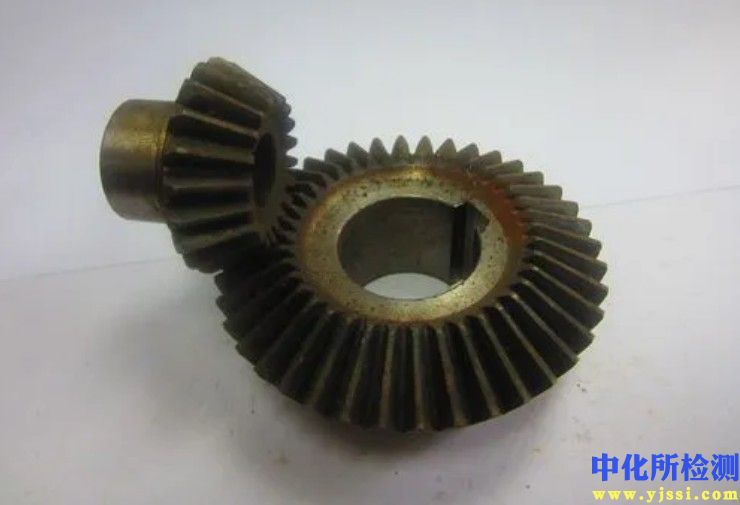

锥齿轮检测技术

锥齿轮检测旨在评估其几何精度、啮合性能及表面质量，以确保传动系统的平稳性、高效率和长寿命。检测主要分为单项几何误差检测、综合性能检测以及材料与表面质量检测三大类。

一、 检测项目分类及技术要点

1. 单项几何误差检测
此项检测针对齿轮的单一几何参数，使用精密计量仪器，是工艺分析和质量控制的基础。

• 齿距偏差： 包括齿距累积总偏差（Fpk）和单个齿距偏差（fpt）。测量关键在于高精度分度（通常使用精密旋转轴或测头定位），确保在分度圆锥上等分点处的齿面法向测量。齿距累积偏差反映齿轮的周向均匀性，直接影响旋转平稳性。

• 齿形偏差： 主要指齿廓总偏差（Fa）。由于锥齿轮齿面为复杂的球面渐开线或螺旋线，测量需沿齿长方向（从大端到小端）在多个截面上进行。对于弧齿锥齿轮，需分别检测凸面和凹面。现代仪器通过三维数学模型与实测点云进行比对来评定。

• 齿向偏差： 指齿宽方向上的螺旋线总偏差（Fβ）。测量探头需沿理论齿线方向（如鼓形线）移动。该偏差影响齿长方向的接触斑点和载荷分布。鼓形量需作为设计值输入进行比对。

• 齿圈跳动（Fr）： 测头在齿槽或齿面上与齿高中部接触，齿轮旋转一周所测得的径向位置最大变动量。反映齿轮安装偏心及齿距累积误差的综合效应。

• 齿厚与锥距： 齿厚（分度圆弦齿厚或固定弦齿厚）通常通过测量齿顶到齿面的法向距离（跨球距M值）或使用齿厚卡尺间接控制。大端锥距是关键的安装尺寸，需使用坐标测量机（CMM）或专用检具精确测定。

2. 综合性能检测
在近似工作状态下评估齿轮副的整体啮合质量，能直观反映单项误差的综合影响。

• 接触斑点测试： 在齿轮副轻微制动负载下，在小齿轮齿面上涂覆均匀薄层着色剂（如红丹），啮合运转后检查大齿轮齿面上的接触印痕。技术要求包括：

  • 位置： 印痕应位于齿面中部，略偏小端，以避免大端应力集中和安装误差敏感。

  • 形状与大小： 椭圆形或长圆形，长度方向应覆盖齿长的40%-70%（依精度等级和应用而定），高度方向覆盖齿高的50%以上。

  • 评定： 根据印痕的面积百分比、位置和形状判断齿形、齿向的修正是否合适以及安装误差（如轴交角、距安装距偏差）。

• 双面啮合综合检测： 将被测齿轮与高精度测量齿轮（或蜗杆）在中心距可浮动状态下无侧隙啮合旋转。通过记录中心距的连续变化，得到径向综合总偏差（Fi''）和一齿径向综合偏差（fi''）。该方法高效，但反映的是径向误差的综合，不能直接区分误差来源。

• 单面啮合综合检测： 使用高精度标准齿轮与被测齿轮在固定中心距下以传动比关系啮合旋转，测量其转角误差曲线，得到切向综合总偏差（Fi'）和一齿切向综合偏差（fi'）。该结果更接近齿轮实际工作状态，是评定传动平稳性（噪声、振动）的关键指标。

3. 材料与表面质量检测

• 表面粗糙度： 沿齿廓法向和齿长方向测量Ra、Rz值。粗糙度直接影响啮合噪音、疲劳寿命和磨合性能。对于高精度齿轮，Ra通常要求不高于0.8 μm。

• 热处理质量： 包括表面硬度（HRC）、芯部硬度及有效硬化层深度（通常按CHD或SHD标准测量）。需确保硬度梯度满足设计，避免表面过脆或软化。

• 微观结构： 金相检查表层及芯部的组织（如马氏体、残余奥氏体、碳化物形态），评估热处理工艺是否得当。

二、 各行业检测范围的具体要求

• 汽车行业（尤其主减速器齿轮）：

  • 精度等级： 大批量生产，要求高一致性。轿车齿轮通常要求达到ISO 5-7级或AGMA 10-12级。

  • 检测重点： 高度重视接触斑点和单面啮合综合偏差，以控制噪声和振动。对热处理变形有严格管控，100%进行齿圈跳动和接触斑点在线检测。表面粗糙度要求高（Ra ≤ 0.6 μm）。

  • 特殊要求： 需进行疲劳寿命试验（如齿轮台架试验）和NVH（噪声、振动与声振粗糙度）测试。

• 航空航天：

  • 精度等级： 极高，通常要求ISO 3-5级或AGMA 13-15级。

  • 检测重点： 全尺寸三维齿面扫描是趋势，获取完整齿面拓扑图与设计模型对比。对齿根过渡曲线和表面完整性（无烧伤、微裂纹）有苛刻要求，常使用渗透检测或磁粉检测。材料与热处理检测极其严格，需追溯至每个批次。

  • 特殊要求： 必须进行功能试车，在模拟实际工况（高速、重载）下检验其性能和寿命。

• 工业传动与重型机械：

  • 精度等级： 范围较宽，从ISO 6-10级不等，取决于功率和速度。

  • 检测重点： 大尺寸齿轮的齿距累积偏差和齿向偏差是关键，影响载荷分布。接触斑点是现场安装调试的核心依据。对于硬齿面齿轮，需严格控制齿形修形（鼓形量、齿端修薄）的精度。

  • 特殊要求： 重型、低速齿轮可能更侧重于齿厚和齿侧隙的测量，以确保润滑和热膨胀空间。

• 风电齿轮箱（行星轮系中的锥齿轮）：

  • 精度等级： 高，通常为ISO 5-6级。

  • 检测重点： 极端重视可靠性和疲劳强度。除几何精度外，材料清洁度（非金属夹杂物）、渗碳层质量和残余应力是关键检测项目。齿面常进行强化喷丸处理，需检测喷丸覆盖率及阿尔门试片弧高值。

  • 特殊要求： 必须进行全尺寸或缩比模型的极限负载试验和循环寿命试验。

三、 检测仪器的原理和应用

1. 齿轮测量中心：

   • 原理： 集成了高精度三轴（或多轴）运动系统、高分辨率测头系统和精密回转台（作为第四轴）。基于数字展成法或直接坐标测量法。仪器根据齿轮的数学模型，控制测头沿理论齿面法线方向接触采样，获取实际齿面坐标点，通过软件与理论模型比对，计算出各项几何误差。

   • 应用： 是最高效、最全面的锥齿轮几何精度检测设备。可完成齿形、齿向、齿距、齿圈跳动等所有单项误差的检测，并生成三维齿面拓扑偏差彩图。适用于高精度齿轮的实验室计量和工艺分析。

2. 三坐标测量机（CMM）：

   • 原理： 通过三维空间内的精密点位探测，结合齿轮测量软件，进行非接触式或接触式扫描。采用坐标测量原理，通过大量点云数据拟合理想几何元素进行计算。

   • 应用： 主要用于测量齿轮的宏观尺寸，如外径、锥距、安装面位置、孔径等基准特征。配备专用齿轮软件后，也可进行齿面测量，但效率和精度通常低于专用齿轮测量中心，适用于单件、小批量或大尺寸齿轮的检测。

3. 双面啮合综合检查仪：

   • 原理： 基于无侧隙径向啮合测量原理。被测齿轮与测量齿轮在弹簧力作用下保持双面啮合，转动过程中因误差导致中心距变动，由位移传感器记录变动曲线。

   • 应用： 快速、经济，适用于生产现场的批量质量控制。主要用于检测径向综合误差和齿圈跳动，快速判断产品合格与否，但不能提供具体误差项目用于工艺改进。

4. 滚动检查机：

   • 原理： 模拟齿轮副的实际安装和工作状态，提供可调的安装距和轴交角。通常配备加载装置以模拟负载。

   • 应用： 主要用于接触斑点测试和噪声/振动的定性或定量检查。是锥齿轮装配线下线检测和配对选配的核心设备。也可用于测量在特定安装条件下的侧隙。

5. 表面粗糙度仪与轮廓仪：

   • 原理： 粗糙度仪采用触针式，测量表面微观不平度；轮廓仪可测量包括齿廓在内的宏观形状。

   • 应用： 使用专用夹具将探头定位在齿面上，沿指定方向（法向、齿长方向）拖动，测量齿面及齿根区域的表面粗糙度参数。

6. 硬度计与金相显微镜：

   • 原理： 维氏或洛氏硬度计测量压痕深度或对角线；金相显微镜对制备好的试样进行微观组织观察。

   • 应用： 用于检测齿面、齿根及芯部的硬度分布和硬化层深度，并进行金相组织分析，评估热处理质量。
