楔块检测技术内容

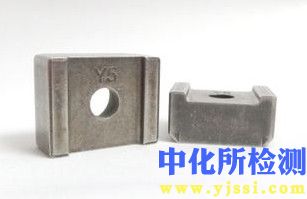

1. 检测项目分类及技术要点

楔块检测旨在评估其几何精度、力学性能、材料完整性及表面质量，确保其满足特定工况下的功能与安全要求。主要检测项目分类及技术要点如下：

1.1 几何尺寸与形位公差检测

• 关键尺寸：包括楔块的厚度（大端、小端）、宽度、长度、楔角（通常为1:20至1:40）等。检测精度通常要求达到IT6-IT8级（公差范围约±0.01mm至±0.05mm）。

• 形位公差：

  • 平面度：工作面的平面度误差需严格控制，通常要求小于0.01mm/100mm，以确保接触均匀。

  • 平行度：两工作面的平行度对调整精度至关重要。

  • 直线度：导向边的直线度影响安装顺畅性。

  • 表面粗糙度：工作表面粗糙度Ra值一般要求介于0.4μm至1.6μm之间，以减少摩擦和磨损。

1.2 材料与力学性能检测

• 硬度检测：普遍采用洛氏硬度（HRC）或布氏硬度（HBW）测试。中碳钢或中碳合金钢楔块调质后硬度通常为HRC 28-35，高承载场合可至HRC 40-45。表面淬火层深度需在0.5-2.0mm范围内。

• 强度与韧性：必要时通过取样进行拉伸试验（测定抗拉强度、屈服强度）和冲击试验（夏比V型缺口冲击功），以评估材料综合力学性能。

• 金相组织分析：检查材料基体组织（如回火索氏体）是否正常，是否存在脱碳层、过热过烧组织、非金属夹杂物等缺陷。

1.3 表面缺陷与无损检测

• 目视与磁粉检测（MT）：用于检测表面及近表面的裂纹、折叠、夹渣等缺陷。磁粉检测灵敏度高，可发现宽度仅为微米级的裂纹。

• 超声波检测（UT）：主要用于检测楔块内部是否存在缩孔、夹杂、裂纹等缺陷。常用频率为2-10MHz，可检测最小缺陷尺寸约为φ0.5mm当量平底孔。

2. 各行业检测范围的具体要求

2.1 机床与精密机械行业

• 检测重点：极高的几何精度与稳定性。

• 具体要求：

  • 楔角公差常要求≤±30秒（角度秒）。

  • 平面度要求严苛，可达0.005mm/100mm。

  • 表面粗糙度Ra≤0.8μm。

  • 材料需具备良好的尺寸稳定性，常进行时效处理以消除内应力。

  • 高精度机床用楔块需100%进行超声波探伤，确保内部无缺陷。

2.2 风电与重型装备行业

• 检测重点：高强度、高韧性及抗疲劳性能。

• 具体要求：

  • 材料多采用高强度合金钢（如42CrMo、34CrNiMo6）。

  • 硬度与强度要求高，抗拉强度常不低于900MPa，冲击功值有明确下限（如≥27J @-20℃）。

  • 需进行严格的表面与内部无损检测（MT+UT），尤其是应力集中区域。

  • 尺寸公差相对宽松，但需保证批次一致性，以方便现场安装调整。

2.3 轨道交通行业

• 检测重点：安全性、可靠性及耐磨性。

• 具体要求：

  • 遵循严格的行业标准（如EN、AAR、TB标准）。

  • 转向架等关键部位用楔块需进行疲劳寿命测试，模拟数百万次的循环载荷。

  • 摩擦副用楔块需检测耐磨性和摩擦系数。

  • 严格禁止任何形式的裂纹缺陷，检测标准为Ⅰ级合格。

2.4 建筑与钢结构行业

• 检测重点：承载能力、尺寸适配性及防腐性能。

• 具体要求：

  • 侧重于厚度、楔角等宏观尺寸的公差控制，确保安装间隙符合规范。

  • 承载能力通过压力试验验证，安全系数通常不小于2.5。

  • 防腐涂层（如镀锌、达克罗）的厚度和附着力需检测。

  • 对内部缺陷的允许程度相对宽松，但不得有影响承载的连续性缺陷。

3. 检测仪器的原理和应用

3.1 几何尺寸检测仪器

• 三坐标测量机（CMM）：

  • 原理：通过探头在三维空间内触碰被测件表面，获取点的坐标，经软件计算得出尺寸、形状、位置等参数。

  • 应用：用于高精度楔块的全面几何量检测，尤其适用于复杂轮廓和形位公差的精密测量。测量不确定度可达微米级。

• 激光扫描仪/轮廓仪：

  • 原理：利用激光三角测量或共焦原理，非接触式快速获取物体表面三维点云数据。

  • 应用：用于快速检测楔块的整体形貌、磨损情况，以及批量产品的尺寸抽检。

• 精密量具：包括电子数显千分尺、高度规、直角尺、角度规、粗糙度仪等，用于现场或生产过程中的快速、定点检测。

3.2 力学与材料性能检测仪器

• 万能材料试验机：

  • 原理：通过伺服电机或液压驱动，对试样施加拉伸、压缩、弯曲等载荷，测量力值与变形量。

  • 应用：用于楔块材料的拉伸、压缩试验，测定强度、屈服点等指标。

• 硬度计：

  • 原理：

    • 洛氏硬度计：通过测量压头（金刚石圆锥或钢球）在预载荷和主载荷作用下压入试样的深度差来表征硬度。

    • 布氏硬度计：通过测量一定直径的硬质合金球在特定载荷下压入试样后留下的压痕直径来计算硬度。

    • 里氏/肖氏硬度计：便携式，利用冲击回弹原理。

  • 应用：现场或实验室快速评估楔块表面及芯部硬度，是质量控制最常用的手段之一。

• 金相显微镜：

  • 原理：利用光学放大系统观察经研磨、抛光、腐蚀后的试样表面显微组织。

  • 应用：分析楔块材料的晶粒度、相组成、热处理效果及内部缺陷。

3.3 无损检测仪器

• 磁粉探伤机：

  • 原理：铁磁性材料被磁化后，表面或近表面缺陷处会形成漏磁场，吸附施加的磁粉，从而显示缺陷轮廓。

  • 应用：适用于铁磁性楔块表面及近表面裂纹的快速、直观检测。分为荧光磁粉和非荧光磁粉法。

• 超声波探伤仪：

  • 原理：压电换能器发射高频超声波（通常>1MHz）传入工件，当遇到缺陷或界面时发生反射，接收并分析回波信号来判断内部缺陷的位置、大小和性质。

  • 应用：检测楔块内部的夹杂、气孔、裂纹等缺陷。可配备不同角度的探头以适应不同方向的检测需求。对检测人员的技术水平要求较高。

• 涂层测厚仪：

  • 原理：常用磁性法（测铁基上非磁性涂层）或涡流法（测非铁金属基上绝缘涂层），通过测量探头与基体之间磁通量或涡流的变化来换算涂层厚度。

  • 应用：快速无损测量楔块表面防腐镀层或涂层的厚度。
