夹头检测技术内容

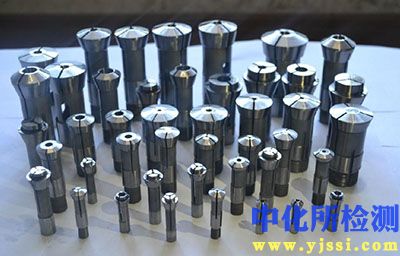

夹头检测是确保夹持工具（如机床弹簧夹头、钻夹头、卡盘等）在精度、性能及安全方面符合标准的关键过程。检测主要围绕几何精度、材料性能、夹持性能及耐久性展开。

1. 检测项目分类及技术要点

1.1 几何精度检测

• 内孔精度：

  • 圆度：用于评估夹持精度的关键指标。通常要求在夹持标准试棒后，距夹头端面特定距离（如3倍直径处）测量，高速精密夹头圆度允差常小于3µm。

  • 圆柱度：反映孔壁的均匀性，影响夹持稳定性。

  • 孔径尺寸公差：与刀柄或工件直径匹配，常用H6级或更高精度。

• 同心度（跳动）：

  • 夹头本体跳动：指夹头外锥面与内孔之间的径向跳动，是制造精度的体现。

  • 夹持跳动：在额定夹紧力下夹持标准心棒，测量棒体指定位置的径向跳动。这是核心性能指标，精密加工要求近端跳动≤0.003mm，远端（如100mm处）跳动≤0.010mm。

• 锥面接触率：夹头外锥面与主轴内锥孔的接触面积，通常要求≥85%，以确保刚性和传动精度，常用蓝丹或专用仪器检测。

• 端面跳动：影响工件的轴向定位精度。

1.2 材料与热处理检测

• 材料成分：验证是否采用指定钢材（如SCM440、弹簧钢等）。

• 硬度：

  • 夹头本体硬度：通常HRC 40-50，保证足够韧性。

  • 簧爪部位硬度：关键区域，常需HRC 58-62的高硬度与耐磨性。采用洛氏或维氏硬度计在爪瓣截面检测。

• 表面硬化层深度：关键参数，通常要求渗碳或氮化层深度为0.1-0.3mm，确保耐磨性与心部韧性的平衡。通过金相法或显微硬度梯度法测量。

• 微观组织：检查热处理后的金相组织（如马氏体等级），避免过热、脱碳等缺陷。

1.3 夹持性能与功能检测

• 夹持力：在额定锁紧扭矩或拉紧力下，测量夹头对试棒的静态夹持力。常用液压传感器测力系统，数据需达到设计值（通常为数KN至数十KN）。

• 夹持范围：验证标称夹持直径（如φ3.00-φ3.15mm）的实际可操作性与精度。

• 夹紧重复精度：多次装夹同一工件，测量其位置重复性，通常要求≤0.005mm。

• 密封性：对于气密封或液冷夹头，需进行气压或水压测试，检查泄漏率。

1.4 耐久性与可靠性测试

• 疲劳寿命测试：模拟实际工况，进行数万至数百万次的重复夹紧-松开循环，检测夹持力衰减、零件开裂或永久变形。

• 过载测试：施加超出额定值的扭矩或拉力，验证安全系数和结构完整性。

• 腐蚀与环境测试：根据应用环境，进行盐雾、湿度测试等。

2. 各行业检测范围的具体要求

2.1 金属切削机床行业（车床、加工中心、铣床）

• 要求：最高等级的精度和刚性。

• 具体范围：

  • 跳动精度：高速精密加工中心用夹头，近端跳动常要求≤0.003mm；重型车削用夹头，更侧重大夹持力和抗振性。

  • 动平衡等级：用于高速主轴（如>15,000 rpm）时，夹头组件需进行动平衡校正，通常要求达到G2.5或更高（在主轴最大工作转速下衡量）。

  • 材料与热处理：要求严格，需提供详细的硬化层深度和硬度报告。

2.2 医疗器械与精密仪器加工

• 要求：超高的精度、清洁度和防腐蚀能力。

• 具体范围：

  • 微细夹持：夹持直径可能小至0.1mm，检测侧重于微尺寸爪瓣的形貌、对称性和夹持的均匀性。

  • 洁净度：检测夹头内部清洁度，避免油脂污染工件。

  • 材料：常使用不锈钢或特殊涂层，需进行生物兼容性环境下的耐腐蚀测试。

2.3 电子与半导体封装

• 要求：高精度、低微粒污染、抗静电。

• 具体范围：

  • 超高跳动精度：引线键合、精密封装设备用夹头，跳动要求常达亚微米级（<1µm）。

  • 材料析出：检测夹头材料在洁净环境中是否有微粒或气体析出。

  • 防静电要求：部分场景要求夹头具有导电性以避免静电积累。

2.4 自动化与机器人末端执行器

• 要求：可靠性、耐久性、轻量化及信号反馈。

• 具体范围：

  • 寿命循环次数：要求极高，常需百万次以上无故障。

  • 功能集成检测：检测是否集成力传感器、位置传感器及其信号准确性。

  • 重量与惯性：对高速搬运机器人，需检测夹头重量及转动惯量。

3. 检测仪器的原理和应用

3.1 几何精度检测仪器

• 高精度圆度仪/圆柱度仪：

  • 原理：利用高精度旋转主轴（基准）与高分辨率径向传感器（测头），测量工件轮廓相对于理想圆的偏差。

  • 应用：测量夹头内孔及夹持试棒后的圆度、圆柱度、同心度。是核心精度检测设备。

• 三坐标测量机：

  • 原理：通过探针在三个正交轴方向上移动，接触工件表面获取空间坐标点，通过软件计算几何尺寸和形位公差。

  • 应用：测量夹头复杂轮廓、孔径、锥角、各特征间的位置关系等，通用性强。

• 激光干涉仪：

  • 原理：利用激光波长作为标尺，通过干涉条纹变化测量位移或角度变化，精度可达纳米级。

  • 应用：主要用于校准机床主轴跳动，亦可间接评估安装在主轴上夹头的系统综合精度。

3.2 材料性能检测仪器

• 金相显微镜/显微硬度计：

  • 原理：对试样进行切割、镶嵌、抛光和腐蚀后，在显微镜下观察组织；维氏硬度计用金刚石压头压入，通过压痕对角线长度计算硬度。

  • 应用：检测硬化层深度、显微组织、测量从表面到心部的硬度梯度。

• 洛氏/布氏硬度计：

  • 原理：通过特定载荷将压头（金刚石圆锥或钢球）压入材料表面，以压痕深度或直径换算硬度值。

  • 应用：快速检测夹头本体及爪瓣的整体硬度。

3.3 夹持性能与功能检测设备

• 夹持力测试系统：

  • 原理：将力传感器（应变式或压电式）集成在专用测力试棒中，夹头夹紧试棒后，通过静态拉拔或动态切削模拟来测量夹持力。

  • 应用：量化夹持力大小、测试夹持力与锁紧扭矩的关系曲线、评估长期使用后的夹持力衰减。

• 气密/液密测试仪：

  • 原理：向夹头内腔充入一定压力的气体或液体，通过传感器监测压力在规定时间内的下降值（压降法）或直接检测泄漏流量。

  • 应用：检测冷却液内冷通道或气密封结构的密封性能。

3.4 专用综合检测仪

• 夹头跳动与精度专用检具：

  • 原理：集成高精度心轴、基准球和千分表或电子测头，提供快速、专用的装夹平台。

  • 应用：在生产现场或品控环节，快速检测夹头的夹持跳动和重复精度，效率高于CMM。

通过上述系统化的检测项目、针对性的行业要求以及精密的仪器应用，可全面保障夹头的性能与质量，满足从重载粗加工到超精密微细加工的各种工业需求。
