物位计检测技术内容

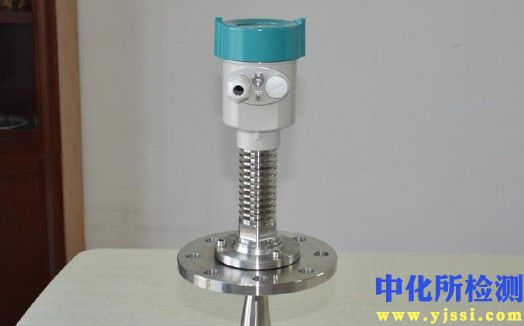

物位是容器或设备中液体、固体颗粒、粉末或浆料等物料表面相对于某一参考基准的位置，通常分为液位、料位和界位。物位计是实现物位连续测量或定点测量的自动化仪表，其性能直接关系到生产安全、过程控制与经济效益。物位计检测旨在验证和确保其测量准确性、稳定性与可靠性。

1. 检测项目分类及技术要点

物位计检测主要分为性能指标测试、环境影响测试、安全与功能测试三类。

1.1 性能指标测试

此为核心检测内容，直接评价物位计的测量能力。

• 基本误差： 在规定的参比工作条件下，仪表示值与约定真值之间的最大差值。通常以量程的百分比表示（如±0.5%FS）。检测时需在量程范围内均匀选取至少5个校准点（包括接近0%、25%、50%、75%、100%点），使用更高精度等级的校准装置（如激光测距仪、伺服液位计、砝码标定装置）提供标准值进行比对。

• 回差： 同一校准点正、反行程输出值之间的最大差值。检测时需缓慢递增和递减输入信号，记录各点输出。

• 重复性： 在相同工作条件下，对同一输入值进行多次连续测量所得结果之间的一致性。通常进行至少3次全程测量，计算各校准点输出值的标准偏差或最大偏差。

• 稳定性： 包括短期稳定性（如24小时漂移）和长期稳定性（如90天漂移）。在规定时间内，输入值恒定，观察输出值的变化，其变化量应不超过允许误差。

• 盲区/死区： 对于超声波、雷达等波束式物位计，靠近换能器无法有效测量的区域。需通过标准靶板在不同距离反射测试来确定。

• 响应时间： 输入发生阶跃变化时，输出从初始值第一次到达最终稳定值的规定百分比（如90%）所需时间。对快速过程尤为重要。

1.2 环境影响测试

评估物位计在不同环境条件下的适应性。

• 温度影响： 将仪表置于温箱中，在额定工作温度范围的上限和下限（如-40℃~+85℃）保持稳定后，测量其输出相对于参比温度（通常20℃）下输出的变化。变化量应不超过规定值（如量程的0.5%/10K）。

• 湿度影响： 在高温高湿环境（如温度40℃，相对湿度93%）下持续规定时间（如48小时）后，立即测试其基本性能是否达标。

• 振动影响： 模拟运输或安装环境，在特定频率范围（如10Hz-150Hz）和加速度（如2g）下进行扫频振动试验后，检查结构完整性并复测性能。

• 电磁兼容性： 包括射频电磁场辐射抗扰度、静电放电抗扰度、电快速瞬变脉冲群抗扰度等测试，确保仪表在工业电磁环境中正常工作。

1.3 安全与功能测试

针对特定类型和应用的附加测试。

• 防爆性能认证： 用于爆炸性危险区域的物位计，必须取得相应防爆等级（如Ex d IIC T6 Gb）的认证，检测依据GB 3836系列标准，包括隔爆外壳强度、表面温度等测试。

• 卫生型认证： 用于食品、制药行业的物位计，其与物料接触部分需符合卫生标准（如3-A、EHEDG），检测材料无毒、表面粗糙度Ra≤0.8μm、无死角易清洁等。

• 输出信号与通信测试： 验证4-20mA、HART、PROFIBUS PA/DP、Foundation Fieldbus等模拟或数字信号输出的准确性与协议符合性。

• 外壳防护等级： 依据IEC 60529标准测试IP等级，如IP67（防尘、短时浸水）、IP68（持续浸水），确保环境适应性。

2. 各行业检测范围的具体要求

不同行业因工艺介质、工况和法规差异，对物位计检测有特定侧重。

• 石油化工与储运：

  • 重点： 高精度贸易计量（如储罐）、安全联锁、强腐蚀/高温高压介质适应性。

  • 要求： 用于贸易交接的储罐液位计（如伺服式、雷达式）需符合OIML R85、API 3.1B等国际/行业标准，精度等级常要求达到±1mm或±0.5mm。液位开关需进行SIL（安全完整性等级）认证。检测需在高精度卧式或立式金属罐检定装置上进行，并考虑介质介电常数、温度压力补偿的影响。

• 电力行业（火电、核电）：

  • 重点： 高温高压（如锅炉汽包）、核级安全、高可靠性。

  • 要求： 汽包液位计（如差压式、电极式）需在模拟高压饱和蒸汽/水环境下进行校验。核级物位计需满足RCC-E等核安全法规，进行抗震、老化、辐照等极端环境测试。

• 食品与制药：

  • 重点： 卫生、无污染、易于清洗灭菌（CIP/SIP）。

  • 要求： 检测聚焦于材料生物相容性、表面粗糙度验证、CIP/SIP流程（高温蒸汽、化学清洗剂）后的性能保持性。接触部件通常要求316L不锈钢，Ra≤0.4μm。

• 冶金与建材：

  • 重点： 高温粉尘、固体颗粒料位测量。

  • 要求： 用于高炉料仓、水泥仓的物位计（如重锤式、雷达式、电容式）需检测其在大量程（可达70米）、高粉尘浓度下的穿透能力和抗挂料能力。高温工况下需测试探头耐热性。

• 水处理与环保：

  • 重点： 腐蚀性介质、污泥界面、大范围液位。

  • 要求： 用于酸碱储罐、污水池、污泥浓缩池的物位计，需检测其耐腐蚀性能（探头材质如PTFE、PVDF）和界面测量稳定性。超声波液位计在开阔空间需测试其对虚假回波抑制能力。

3. 检测仪器的原理和应用

物位计检测依赖于一系列高精度标准仪器，形成从实验室到现场的校准能力。

• 高精度液位校准装置：

  • 原理： 基于连通器原理或静压原理，通过精密测长系统（如光栅尺、激光干涉仪）精确测量液面高度变化。

  • 应用： 用于伺服液位计、浮子式液位计、静压式液位计等的高精度实验室校准，测量不确定度可达±0.1mm。典型设备为立式或卧式金属标准罐。

• 过程仪表校验仪：

  • 原理： 高精度信号源和测量仪一体化，可模拟和测量mA、V、Ω、频率等信号，并具备HART等协议通信功能。

  • 应用： 现场或实验室校验物位计变送器的电流输出、输入阻抗及通信功能，是日常维护和中期检查的主要工具。

• 雷达反射板/目标模拟器：

  • 原理： 提供已知距离和反射截面的标准目标，或直接模拟回波信号（用于非接触式雷达物位计）。

  • 应用： 在实验室或现场，用于校准雷达物位计的时域反射计（TDR）或调频连续波（FMCW）系统，评估其盲区、分辨力和线性度。

• 超声波标准靶：

  • 原理： 在空气中或水下特定位置设置标准反射靶板。

  • 应用： 校准超声波物位计的声波飞行时间测量精度，需在恒温、恒湿、无风的稳定声学环境中进行，以消除温度对声速的影响。

• 介电常数/密度模拟装置：

  • 原理： 对于电容式、射频导纳式、放射性等依赖介质特性的物位计，需使用具有已知且稳定介电常数或密度的模拟介质进行测试。

  • 应用： 评估仪表在不同介质特性下的灵敏度和线性，是应用选型前的重要测试。

• 环境试验设备：

  • 原理： 包括高低温试验箱、湿热试验箱、振动台、电磁兼容测试系统等。

  • 应用： 系统性地考核物位计的环境适应性与可靠性，确保其在标称工况下长期稳定运行。

物位计检测是一个系统性的工程，需根据仪表类型、工作原理、应用行业和具体工况，选择相应的检测项目、标准和设备，形成从出厂检定、周期校准到安装调试后验证的全生命周期质量保障体系。
