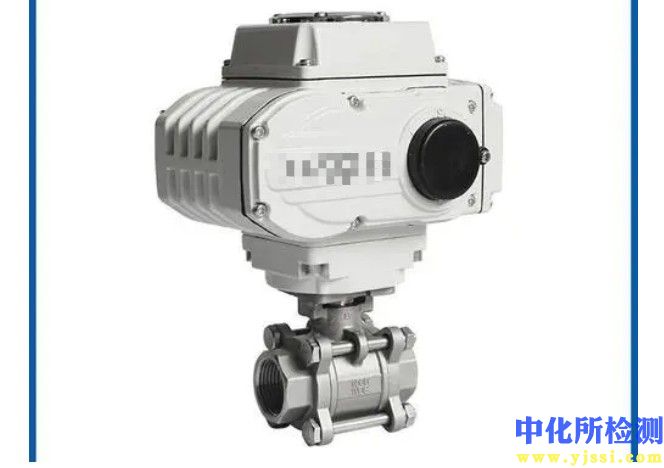

电动阀检测技术规范

一、 检测项目分类及技术要点

电动阀检测可分为性能检测、安全与环境适应性检测、电气与控制系统检测三大类。

1. 性能检测

• 基本密封性试验：

  • 内漏检测： 关键项目。在阀门关闭状态下，向入口端施加设计压力的1.1倍压力（依据API 598、GB/T 13927等标准），测量出口端的泄漏率。软密封阀门要求零泄漏；金属密封阀门允许泄漏量需符合标准规定（如ANSI/FCI 70-2等级IV、V、VI级）。

  • 外漏检测： 检查阀体、阀盖连接处、填料函等部位的介质泄漏。通常采用氦质谱检漏或肥皂水涂覆法，在最大工作压力下无可见泄漏。

• 运行性能试验：

  • 行程时间测定： 在额定电压和负载下，测量阀门从全关到全开（或反之）的标准时间，与制造商规格书比对，偏差应在±10%以内。

  • 扭矩/推力测试： 使用扭矩传感器或推力计，测量执行机构在运行过程中的最大输出扭矩/推力，需大于阀门的最大需用扭矩/推力并留有余量（通常为1.5-2倍安全系数）。

  • 行程精度与重复性： 通过定位器或位置传感器，测试阀门对给定开度信号（如4-20mA）的响应精度。典型要求：重复性误差≤±0.5%，线性度误差≤±1%，死区≤0.5%。

• 流量特性验证： 在实际或模拟流阻条件下，验证阀门的流量（Cv/Kv值）与开度之间的关系是否符合宣称的特性（如线性、等百分比）。

2. 安全与环境适应性检测

• 绝缘电阻与介电强度： 使用兆欧表（500V DC）测量带电端子与外壳间绝缘电阻，应≥20MΩ。介电强度试验在电源端子与外壳间施加规定交流电压（如1500V AC，50Hz）1分钟，无击穿或闪络。

• 防护等级（IP）验证： 依据IEC 60529，进行防尘防水测试。如IP65需防尘且防喷水，IP67/68需进行浸水试验。

• 环境试验： 包括高温运行（如+80℃）、低温启动（如-40℃）、交变湿热、振动（依据IEC 60068-2-6）、冲击试验等，以验证其在极端工况下的可靠性。

• 防爆性能认证： 用于危险区域的阀门，其执行机构需取得相应防爆认证（如Ex d IIC T6），检测需核查认证文件并检查防爆结构完整性。

3. 电气与控制系统检测

• 控制信号响应测试： 验证阀门对模拟信号（4-20mA）、数字信号（HART、Profibus PA、FF）或开关指令的准确、快速响应。

• 力矩/限位开关设定校验： 校准保护阀门及驱动机构的关键设定值。过力矩保护动作值通常设定为额定值的110%-120%。

• 备用电源切换与应急操作测试： 对于重要阀门，测试主电源断电时备用电源（如UPS）的无缝切换，以及手动/手轮操作机构的可用性。

• 电磁兼容性（EMC）测试： 依据IEC 61326，验证其在电磁干扰下的抗扰度（如静电放电、射频干扰）及自身的辐射发射水平。

二、 各行业检测范围的具体要求

1. 石油化工与天然气行业

• 标准严格性： 遵循API、ASME、IEC等国际标准，以及行业特定的SIL（安全完整性等级）认证要求。

• 检测重点： 高温高压密封性（特别是对H2S、甲烷等介质）、防火安全认证（API 607/6FA）、紧急切断阀（ESD）的动作时间与可靠性（通常要求全行程时间≤2秒）、硫化物应力腐蚀环境下的材料验证。

• 特殊要求： 海底阀门需进行高压水密封和深水环境模拟测试；液化天然气（LNG）用阀需进行超低温（-196℃）密封与材料冲击韧性测试。

2. 电力行业（火电与核电）

• 火电： 侧重高温高压蒸汽阀门的检测（主蒸汽阀、给水调节阀）。需进行热态循环测试，验证在温度、压力交变载荷下的密封性能和疲劳寿命。对调节阀的流量控制精度和响应速度要求高。

• 核电： 要求最为严苛，遵循RCC-E、IEEE等核级标准。检测包括抗震试验（模拟SSE安全停堆地震载荷）、LOCA（失水事故）环境鉴定（高温高压蒸汽与化学喷淋）、辐射老化试验，以及极其严格的泄漏检测（通常要求氦检漏率<1×10⁻⁷ Pa·m³/s）。

3. 水处理与市政行业

• 检测重点： 耐腐蚀性（尤其是污水处理中的氯离子腐蚀）、卫生要求（饮用水阀门的材料无毒、内壁光滑）、双向承压密封能力。大口径蝶阀、闸阀的扭矩和耐久性是关键。

• 特殊测试： 饮用水阀门需符合NSF/61卫生认证；灌溉系统阀门需进行泥沙磨损试验。

4. 制药与食品行业

• 核心要求： 无菌与清洁度。阀门需为无菌型设计（无死角、可在线蒸汽灭菌SIP）。

• 检测重点： 表面光洁度检测（Ra值通常≤0.8µm）、材料溶出物测试、CIP（在线清洗）效果验证、以及完整的生物膜控制评估。

5. 暖通空调与建筑行业

• 检测重点： 运行噪音水平（声压级测试）、长期运行能耗、调节精度与稳定性。二通/三通调节阀的流量特性与系统匹配性至关重要。

• 特殊要求： 楼宇自控系统（BAS）中阀门的通信协议（如BACnet）兼容性测试。

三、 检测仪器的原理和应用

1. 密封性检测仪器

• 压力衰减/增压法检漏仪： 原理：向被测腔体充入压缩气体（空气或氮气），监测一定时间内压力的变化，通过理想气体状态方程计算泄漏率。应用：适用于大部分阀门的内漏及壳体强度测试。

• 氦质谱检漏仪： 原理：高灵敏度检测器，通过磁场分离并定量检测氦气分子。可采用真空法（阀体抽真空后在外表面喷氦）或吸枪法（阀内充氦，在可疑处扫描）。应用：核级、深冷等要求极高密封性的阀门定量检测，灵敏度可达10⁻¹² Pa·m³/s。

• 水压试验台： 原理：以水为介质，加压至1.5倍设计压力进行强度试验，检查阀体有无永久变形或渗漏。应用：阀门出厂前的强制性强度检验。

2. 性能测试仪器

• 扭矩/推力传感器： 原理：基于应变片或磁弹性效应，将机械力转换为电信号。应用：直接安装在阀杆上，测量执行机构的实际输出，用于校准和验证。

• 高精度定位与行程测量装置： 包括激光位移传感器、高精度编码器或LVDT（线性可变差动变压器）。原理：将位移量转换为线性电信号。应用：精确测量阀芯行程，用于校准行程开关和定位器。

• 流量特性测试台： 原理：通过标准流量计（如涡轮、电磁流量计）测量不同开度下流过阀门的压降（ΔP）和流量（Q），计算Cv/Kv值。应用：验证阀门固有流量特性，为控制系统提供数据。

3. 电气与控制系统测试仪器

• 过程校验仪： 多功能仪器，可精确模拟和测量mA、V、电阻、频率等信号，并具备HART通信功能。应用：校准阀门定位器、测试控制信号回路。

• 绝缘电阻测试仪（兆欧表）与耐压测试仪： 原理：分别通过施加直流高压和工频高压来测量绝缘电阻和耐压强度。应用：电气安全性能的必检项目。

• 数据采集系统与振动测试仪： 多通道采集温度、压力、位移、振动等信号。振动测试仪（基于压电加速度计）用于环境适应性试验中的振动监测与分析。

4. 环境与材料测试设备

• 高低温湿热试验箱： 模拟各种温湿度环境。应用：验证阀门执行机构的宽温适应性和可靠性。

• 盐雾试验箱： 依据ISO 9227，模拟海洋或工业大气腐蚀环境。应用：测试阀门外壳和外部零部件的耐腐蚀性能。

• 金相显微镜与硬度计： 用于材料微观组织分析和表面硬度检测，验证阀体、阀芯等关键部件的材质与热处理状态是否符合规范。
