泄压阀检测技术详述

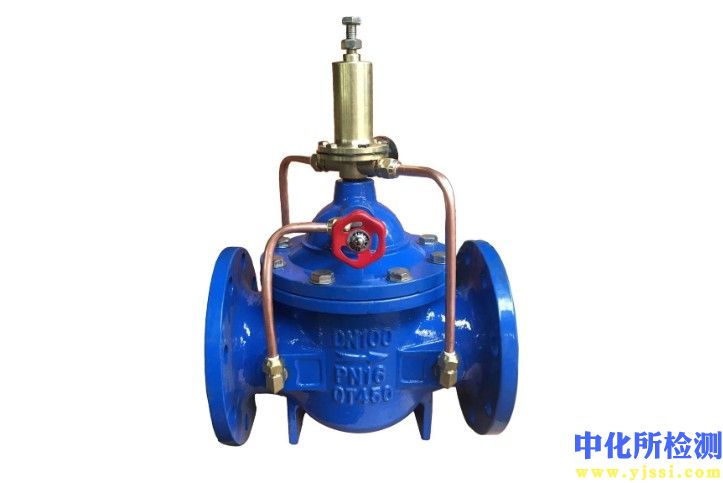

泄压阀（又称安全阀）作为关键的安全保护装置，其性能直接关系到压力系统及人员设备的安全。为确保其可靠动作，必须依据标准规范进行定期、严格的检测。核心检测遵循ASME BPVC Section I、Section VIII，API 526/527/576，ISO 4126以及中国国家标准GB/T 12241-2025等。

1. 检测项目分类及技术要点

泄压阀的检测主要分为离线校验、在线检测和目视检查三大类。

1.1 离线校验
离线校验是将阀门从设备上完全拆下，在专用校验台上进行的全面性能测试，是最权威的检测方式。

• 整定压力（开启压力）校验：

  • 技术要点：缓慢升高进口压力，观察并记录阀门起跳瞬间的压力。对于弹簧直接载荷式安全阀，整定压力偏差不得超过标准规定的±3%或±1psi（取大值）。校验次数通常不少于3次，取其平均值。

  • 关键控制：升压速率必须平缓，一般要求≤0.01MPa/s，以防惯性导致提前起跳。需进行“回座后重复性试验”，验证其稳定性。

• 回座压力校验：

  • 技术要点：阀门开启后，逐步降低进口压力，测量阀瓣重新与阀座接触、介质停止连续流出时的压力。回座压力与整定压力的比值（压差）是重要指标，通常要求为整定压力的90%-98%（可调比依赖阀门设计），需满足工艺系统背压要求。

• 密封性能试验：

  • 技术要点：在密封试验压力（通常为90%整定压力）下，检查阀瓣与阀座结合面的泄漏率。方法包括：

    • 液压密封试验：使用液体（通常为水）加压，观察泄漏气泡数。标准允许的泄漏率极低（如API 527规定仅为若干气泡/分钟）。

    • 气压密封试验：使用空气或惰性气体，通过浸水法或精密流量计测量泄漏量。对于金属密封面，允许有微量泄漏，但须符合标准（如GB/T 12243-2021规定）。

• 排放压力与额定排量/系数测定：

  • 技术要点：在超过整定压力的条件下，测量阀门的最大排放能力。需在蒸汽、空气或水流试验台上进行，通过测量流量、压力、温度等参数，计算实际排量系数（Kd），其值不应低于制造商额定排量系数（Kdr）的90%（参考ASME PTC 25）。

1.2 在线检测（在役校验）
在线检测是在不拆卸阀门的情况下，评估其工作状态的方法，常用于不能轻易停机的系统。

• 技术要点：

  • 液压辅助提升装置检测法：使用专用工具，在阀门处于系统压力下时，通过外部液压装置直接提起阀杆，测量提升时的系统压力，间接推算整定压力。需注意摩擦力影响，精度低于离线校验。

  • 声波/超声波检测法：监测阀门在正常运行时及微小启跳时的声学信号特征，判断是否有内漏或提前启跳倾向。此方法主要用于状态监测和趋势分析，不能作为定量的性能判定依据。

  • 应变测量法：在阀体关键部位安装应变片，测量系统压力引起的应变，结合标定数据评估内部压力。精度较高，但安装复杂。

1.3 目视与尺寸检查

• 技术要点：

  • 解体检查：检查所有内部部件（阀瓣、阀座、阀杆、弹簧、导向套）的磨损、腐蚀、裂纹、变形及沉积物情况。

  • 尺寸测量：测量弹簧自由长度、阀座密封面宽度、导向间隙等关键尺寸，确保其在制造商允许公差范围内。

  • 材料验证：对于高风险场合，可采用光谱分析、硬度测试等方法验证关键部件材料是否劣化。

2. 各行业检测范围的具体要求

不同行业因介质、工艺及风险等级差异，对泄压阀的检测周期和重点有特殊要求。

• 石油化工与炼油：

  • 要求：遵循API 576标准，检测周期通常为一年或一个运行周期。重点关注高温烃类、腐蚀性介质导致的结焦、腐蚀和氢脆问题。对于反应器等关键设备，常采用在线检测作为离线校验的补充。紧急泄放阀（PRV）需进行严格的排量验证。

• 电力行业（火电/核电）：

  • 要求：遵循ASME Section I（锅炉）和Section III（核电）。电站锅炉主安全阀、过热器安全阀校验周期严格，通常与机组大修同步（3-5年）。蒸汽排放能力测试是核心。核电站安全阀要求“跑、冒、滴、漏”等级控制（ASME OM Code），并需进行抗震性能验证。

• 长输管道与天然气处理：

  • 要求：遵循API 520/521及GB 50251。针对天然气、液化石油气（LPG）等介质，需考虑低温性能和防火安全（防火型安全阀）。输气站场阀门检测周期不超过15个月。需特别测试在系统背压（尤其是变动背压）下的性能。

• 制药与食品行业：

  • 要求：在满足压力容器规范基础上，强调卫生要求。阀门需为无菌型设计，检测过程需确保清洁，防止交叉污染。介质常为纯蒸汽或洁净气体。

• 通用工业锅炉与压力容器：

  • 要求：遵循国家强制检定规程（如中国TSG ZF001）。常规检测周期为一年。对于仅排放水的简单压力容器安全阀，可适当简化，但首次启用和修理后必须校验。

3. 检测仪器的原理和应用

3.1 离线校验台

• 原理：以精密压力源（气动或液压泵）为阀门提供可精确控制升压速率的工作压力，通过高精度压力传感器（精度通常为0.1%FS或更高）和位移传感器，同步采集压力、阀瓣开启高度数据，由计算机软件自动计算整定压力、回座压力、开启高度等参数。

• 应用：是阀门制造厂、专业校验机构和大型企业实验室的核心设备。可校验从低压（0.1MPa）到超高压（70MPa以上）的各种阀门。介质可选择空气、氮气或水。

3.2 在线检测仪

• 原理：

  • 液压提升式：通过一个与阀杆连接的液压缸，在系统压力下对阀杆施加渐增的力。力传感器和压力传感器分别测量提升力和系统压力，当阀门即将开启时，力的平衡被打破，通过计算得到整定压力估算值。

  • 超声波式：利用压电传感器接收阀门内部流体通过缝隙（泄漏）或阀瓣振动产生的超声波信号（通常频率在20kHz以上），分析信号强度、频率特征来判断状态。

• 应用：适用于电力、石化等连续生产装置的在线状态评估和故障诊断，作为制定维修计划的依据。

3.3 密封测试仪

• 原理：在阀门出口端连接一个精密流量计或一个封闭的集气罩。当阀门入口施加密封试验压力时，测量从出口端泄漏出的气体或液体的精确流量。

• 应用：用于高要求的密封性定量测试，尤其适用于研究、认证及对泄漏有严格控制的场合（如有毒、有害介质阀门）。

3.4 辅助仪器

• 弹簧测试仪：用于单独检测弹簧的载荷-变形特性曲线，确保其性能未退化。

• 表面检查工具：包括内窥镜、放大镜、粗糙度仪等，用于检查密封面的微观缺陷。

• 无损检测设备：如磁粉探伤、渗透探伤仪，用于检测阀体、阀杆等承压部件的表面及近表面裂纹。

：泄压阀检测是一项系统化、标准化的专业技术活动，必须根据阀门类型、服役工况和行业规范，科学选择离线或在线方法，并依靠高精度仪器与严格的操作流程，才能准确评估其安全性能，为工业装置的安全长周期运行提供保障。
