低压电器测试技术内容

低压电器测试是验证电器产品在额定电压交流1000V、直流1500V及以下的条件下，其性能、安全性和可靠性是否符合标准与规范的系统性工程。测试遵循的核心标准包括IEC 60947系列、GB/T 14048系列、IEC 60898系列等。

1. 检测项目分类及技术要点

低压电器测试主要分为性能试验、寿命试验、安全与环境试验三大类。

1.1 性能试验
验证电器在正常工作条件下的电气和机械特性。

• 动作特性试验：

  • 脱扣特性：对断路器、热继电器等保护电器，测试其过载和短路情况下的动作时间-电流特性（如Ir、Ii、Isd、Ics等参数的验证）。需在专门的特性测试系统上进行，绘制时间-电流曲线（TCC曲线），并与标准规定的脱扣带进行比对。

  • 动作电压范围：对接触器、继电器等控制电器，测试其可靠吸合电压（通常为85% Us）和释放电压（通常为20%-70% Us）。

• 温升试验：在约定发热电流下，测量电器各部件的稳定温升值。通常采用热电偶法（如T型或K型热电偶）测量接线端子、触头、线圈等关键部位的温度。温升限值根据材料而定（如铜端子≤65K）。

• 介电性能试验：

  • 工频耐压试验：在电器带电部件与接地部件、极间及断口间施加规定时间的交流高压（如2500V， 1min），考核其绝缘强度。要求无击穿或闪络。

  • 冲击耐受电压试验：模拟瞬态过电压（如雷击），施加标准雷电波（1.2/50μs），验证绝缘的耐受能力。

• 接通与分析能力试验：考核开关电器在非正常电路条件下（如短路）的承载和分断能力。是核心且高能量的破坏性试验。

  • 额定运行短路分断能力（Ics）：在规定的试验程序（O—t—CO—t—CO）后，电器仍能继续承载额定电流。

  • 额定极限短路分断能力（Icu）：在规定的试验程序（O—t—CO）后，不要求电器继续承载额定电流。

• 接触电阻测试：采用直流压降法（通常遵循GB/T 14048.1的约定），在低电流（如100A DC）下测量主触头或接线端的电阻，要求阻值低且稳定（通常在微欧级）。

1.2 寿命试验
评估电器的机械与电气耐久性。

• 机械寿命：在不带电状态下，以规定频率操作电器（如闭合/断开），直至达到规定次数（如数百万次），试验后零件不应损坏，特性不应超差。

• 电气寿命：在模拟额定负载条件下（如AC-3， AC-1使用类别）进行带电操作，考核触头在电弧侵蚀下的耐用性。试验后仍应能正常操作并通过部分性能测试。

1.3 安全与环境试验
确保电器在各种使用环境下的安全可靠。

• 防护等级（IP代码）试验：依据IEC 60529。

  • 防尘试验：使用滑石粉在沙尘箱内进行，考核IP5X、IP6X。

  • 防水试验：使用喷淋、溅水、浸水等装置，考核IPX1至IPX8。

• 湿热试验：考核电器在潮湿环境下的绝缘性能和抗腐蚀能力。通常进行交变湿热试验（如温度25℃-55℃，湿度95%以上，循环多次）。

• 着火危险试验：对非金属材料部件，依据IEC 60695系列进行灼热丝试验（如GWIT， GWFI）或针焰试验，评估其阻燃性能。

• 爬电距离与电气间隙验证：通过测量和计算，确保带电部件之间、带电部件与接地金属件之间的距离满足标准规定，以防止击穿和漏电起痕。

2. 各行业检测范围的具体要求

不同应用领域对低压电器除通用标准外，还有特定附加要求。

• 建筑电气与配电领域：

  • 小型断路器（MCB）：强调脱扣特性的准确性（B， C， D型曲线）、端子可靠性、能量限制等级（3型优于2型）。需符合IEC 60898-1。

  • 剩余电流动作保护器（RCCB， RCBO）：除分断能力外，重点测试剩余动作电流（IΔn）、动作时间、在额定剩余不动作电流下的不驱动作性、抗浪涌电压能力和耐误脱扣性能（如通过CBR测试仪）。

• 工业控制与自动化领域：

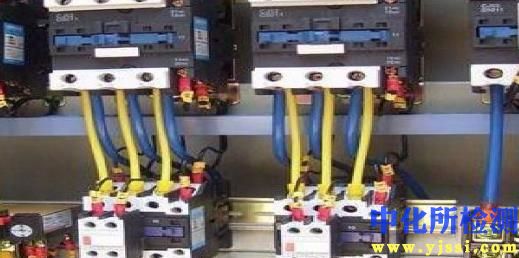

  • 接触器与起动器：重点关注AC-3， AC-4使用类别下的电气寿命、电耐久性后的载流能力、机电接口的兼容性以及抗振动性能（如符合IEC 60068-2-6）。

  • 控制与保护开关电器（CPS）：要求集成功能的协调性测试，如过载保护与短路保护的选择性配合、故障后的状态指示可靠性。

• 新能源领域（光伏、储能）：

  • 光伏直流开关/断路器：需考核在直流稳态和直流分量下的分断能力、较高的耐压要求（直流系统电压通常为1000V/1500V）、防逆流保护特性。电弧熄灭和能量管理是技术难点。标准参考IEC 60947-2附录 R 或 UL 489B。

  • 储能系统用电器：除常规性能外，强调高循环寿命下的可靠性、BMS联动的通信与控制精度测试、以及热管理和消防安全方面的特殊评估。

• 轨道交通领域：

  • 机车车辆用断路器与接触器：执行更严苛的标准，如EN/IEC 60077系列。重点测试在强烈振动、冲击、高海拔、宽温范围（-40℃至+70℃）下的性能稳定性，以及盐雾腐蚀试验（依据IEC 60068-2-52）。

3. 检测仪器的原理和应用

• 低压电器综合特性测试系统：

  • 原理：集成了可编程大电流源（通常采用多档变压器或逆变电源技术）、高精度传感器（罗氏线圈、分流器）、同步计时单元和计算机控制系统。通过软件设定试验电流波形（交流正弦波、直流或模拟故障电流），自动采集电压、电流、时间等参数。

  • 应用：用于脱扣特性、动作时间、Ics/Icu分断能力等核心试验。系统可自动绘制TCC曲线，并与标准库对比判定。

• 温升测试系统：

  • 原理：采用大电流稳流源提供约定发热电流，使用热电偶或红外热像仪（非接触式）作为温度传感器，通过数据采集器记录各测点温度变化，直至达到热稳定。

  • 应用：温升试验的关键设备。热电偶适用于固定点精确测量，红外热像仪用于扫描整个电器表面的温度分布。

• 多通道数据记录仪：

  • 原理：高精度同步采集电压、电流、温度、机械位移等多种模拟量和数字量信号。

  • 应用：在寿命试验、动作特性试验中，同步记录线圈电压、主回路电流、触头压降、辅助触点状态及操作力/位移曲线，用于分析动作过程与性能退化。

• 工频耐压与绝缘电阻测试仪：

  • 原理：耐压仪通过升压变压器产生高压，监测泄漏电流是否超限。绝缘电阻测试仪（兆欧表）通常采用500V或1000V直流电压，测量绝缘材料的电阻值。

  • 应用：例行检验和型式试验中的介电性能考核。

• 接触电阻测试仪（微欧计）：

  • 原理：采用四线制测量法，消除引线电阻影响。施加一个恒定的直流测试电流（通常在100A量级），通过高精度电压表测量被测点两端的压降，根据欧姆定律计算电阻值。

  • 应用：检验接线端子、开关触头、母排连接等处的导电性能，评估连接质量。

• 环境与可靠性试验设备：

  • 原理：通过可编程控制器精确模拟环境应力。

  • 应用：

    • 恒温恒湿箱：用于湿热试验。

    • 振动台/冲击台：依据标准谱型进行耐振动与冲击试验。

    • 沙尘/淋雨试验箱：用于IP防护等级认证。

    • 灼热丝试验仪：评定非金属材料的阻燃特性。
