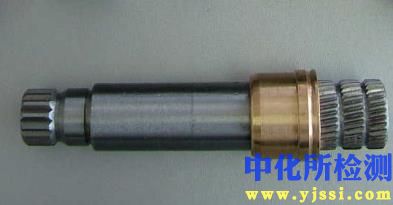

机轴测试技术内容

机轴测试是确保旋转机械安全、可靠、高效运行的关键技术环节，其核心在于评估机轴的静态与动态性能、材料完整性及几何精度。

1. 检测项目分类及技术要点

机轴检测项目可分为四大类，每类包含具体技术要点与评判标准。

1.1 几何精度与尺寸检测

• 技术要点：

  • 直径与长度：使用高精度千分尺、激光测径仪或坐标测量机（CMM），在恒温环境下（通常20°C±1°C）沿轴向和周向多点测量，评估尺寸公差、圆柱度、锥度。

  • 形位公差：关键项目包括：

    • 径向圆跳动：轴颈、轴承位等关键圆柱面相对于基准轴线的偏差，直接影响旋转平衡。使用精密V型块和百分表/千分表，或将轴安装于顶针间旋转测量。高速轴要求通常≤0.005mm。

    • 轴向圆跳动（端面跳动）：轴肩端面的垂直度偏差，影响轴向定位。测量方法同径向跳动。

    • 同轴度：各段轴颈之间的轴线重合程度，对振动控制至关重要。常用CMM或专用同轴度测量仪。

  • 表面粗糙度：对轴承配合面、密封面尤为重要。使用触针式粗糙度仪或光学干涉仪测量Ra、Rz值。典型要求：精密轴承位Ra 0.2-0.8μm。

1.2 材料与冶金性能检测

• 技术要点：

  • 化学成分分析：采用光谱分析仪（OES）或X射线荧光光谱仪（XRF）验证材料牌号符合性（如42CrMo、38CrMoAl等）。

  • 力学性能测试：从同批次材料取样，在万能试验机上测定抗拉强度、屈服强度、延伸率、断面收缩率及冲击韧性（夏比V型缺口试验）。例如，重型机械轴常用调质钢，其屈服强度需≥650MPa。

  • 硬度检测：使用布氏（HBW）、洛氏（HRC）或维氏（HV）硬度计在轴端或特定区域测试，评估热处理均匀性及表面强化效果。关键区域硬度梯度需满足设计要求。

1.3 表面与近表面缺陷检测

• 技术要点：

  • 磁粉检测（MT）：适用于铁磁性材料（如钢轴）。轴表面磁化后，施加荧光或彩色磁粉，在紫外光或白光下观察磁痕，可检测表面及近表面（深度约1-2mm）的裂纹、折叠、发纹等线性缺陷。灵敏度高，需按ASTM E1444或GB/T 15822标准执行。

  • 渗透检测（PT）：适用于所有非多孔性材料。清洗后施加渗透液、显像剂，目视检查表面开口缺陷。用于非铁磁性轴或作为磁粉检测的补充。

  • 涡流检测（ET）：利用电磁感应原理，使用探头扫描表面，能快速检测表面裂纹、材质变化，并可对硬度、渗层深度进行分选。适用于自动化在线检测。

1.4 内部缺陷与综合性能检测

• 技术要点：

  • 超声波检测（UT）：核心的内部缺陷检测手段。使用纵波直探头检测内部夹杂、缩孔、白点；使用横波斜探头检测近表面或焊缝区域的裂纹。关键参数包括频率（通常2-10MHz）、灵敏度及缺陷定量（当量法或测长法）。需符合ISO 10863或JB/T 9020标准。

  • 金相分析：截取试样，经研磨、抛光、腐蚀后，在光学或电子显微镜下观察显微组织（如马氏体、贝氏体形态）、晶粒度（通常要求5-8级）、非金属夹杂物级别（如A、B、C、D类）及表面渗碳/氮化层深度和组织。

  • 残余应力测试：采用X射线衍射法（XRD）或盲孔法，测量轴在加工、热处理后表层存在的残余应力。合理的压应力可提高疲劳寿命，而过大的拉应力则有害。

2. 各行业检测范围的具体要求

不同行业因工况载荷、转速、安全性要求差异，对机轴检测有特定侧重。

2.1 汽车行业（发动机曲轴、凸轮轴、传动轴）

• 高速动平衡：曲轴、传动轴需进行高精度动平衡校正，剩余不平衡量要求极高，通常以g·mm/kg为单位，例如乘用车发动机曲轴要求≤1 g·mm/kg。需在专用动平衡机上测试。

• 疲劳强度测试：进行旋转弯曲或轴向载荷的台架疲劳试验，验证寿命是否达到设计循环次数（如10^7次）。

• 表面强化层检测：曲轴轴颈常进行感应淬火或氮化处理，需严格检测硬化层深度（如0.8-1.5mm）、硬度梯度及表面残余压应力。

• 100%自动化检测：生产线广泛采用在线涡流、光学尺寸测量及自动超声波探伤。

2.2 能源电力行业（汽轮机、发电机、燃气轮机转子轴）

• 大型转子轴的综合检测：因尺寸巨大（长度可达十余米，重量数百吨），检测常在制造现场分段进行。超声检测要求全覆盖，并需记录所有当量≥φ2mm的缺陷及其分布。

• 材料纯净度与力学性能：要求极高，采用真空脱气、电渣重熔等特种冶炼钢材，对硫、磷等有害元素及非金属夹杂物控制严格。需进行全面的高温蠕变、持久强度测试。

• 长期服役监控：定期大修时，需进行尺寸复测（特别是轴承间隙）、表面及近表面裂纹检测（MT、PT）、超声波检测，以评估蠕变损伤和疲劳裂纹萌生情况。

2.3 高速精密机床行业（电主轴、丝杠轴）

• 超精密几何精度：主轴径向跳动常要求≤0.001mm，轴向跳动≤0.0005mm。需在恒温超净环境下，使用激光干涉仪或电容测微仪进行测量。

• 动态刚度与温升测试：测试主轴在切削力下的变形量以及高速运行时的温升曲线，确保热稳定性。

• 轴承配合面超精加工质量：表面粗糙度Ra通常要求≤0.05μm，需用白光干涉仪进行三维形貌分析。

2.4 风电行业（风电主轴、齿轮箱轴）

• 大尺寸与高韧性要求：多为大型锻件，超声波检测是强制性项目，需按GL、DNV等认证规范执行。

• 抗疲劳与应力腐蚀：鉴于复杂的交变载荷和恶劣环境，材料需具备优良的低温冲击韧性（常要求-20°C或-40°C下KV2≥27J）。需进行腐蚀环境下的疲劳测试。

• 全尺寸几何测量：因尺寸大，常采用大型三坐标测量机或激光跟踪仪进行空间尺寸和形位公差检测。

3. 检测仪器的原理和应用

3.1 坐标测量机（CMM）

• 原理：通过探头（接触式触发探头或扫描探头）在三个正交轴（X, Y, Z）方向上移动，触碰工件表面获取点的空间坐标，通过软件计算尺寸、形状和位置公差。

• 应用：机轴所有关键截面直径、长度、径向/轴向跳动、同轴度、圆柱度等几何参数的精密测量。测量不确定度可达微米级。

3.2 动平衡机

• 原理：将被测轴安装在弹性支撑的床身上，驱动旋转，由传感器测量因质量不均引起的离心力或振动，通过系统解算，确定不平衡量的大小和相位角。可分为硬支撑（低于共振频率）和软支撑（高于共振频率）两类。

• 应用：汽车曲轴、传动轴、涡轮转子等所有高速旋转轴的平衡校正。现代动平衡机可实现测量、去重（钻孔、铣削）自动化。

3.3 超声波探伤仪（脉冲反射式）

• 原理：探头发射高频超声波脉冲（>1MHz）进入工件，当声波遇到缺陷或界面（如孔洞、裂纹）时发生反射，接收并放大反射回波，在屏幕上显示为波形（A扫）。通过回波位置计算缺陷深度，通过回波幅度评估缺陷大小。

• 应用：机轴内部夹杂、缩孔、裂纹、白点等缺陷的检测与定位。是大型锻件和关键轴类100%检测的主要手段。

3.4 直读光谱仪（OES）

• 原理：通过电极产生火花，将样品表面原子气化并激发，测量各元素特征谱线的波长和强度，进行定性定量分析。

• 应用：对机轴材料进行快速、准确的化学成分现场分析，确保材料牌号符合规范。

3.5 X射线残余应力分析仪

• 原理：基于X射线衍射布拉格定律。测量材料晶面间距的变化，通过弹性力学公式计算出残余应力的大小和方向。是一种无损的测量方法。

• 应用：定量评估机轴在磨削、热处理、喷丸等工艺后表面的残余应力状态，为工艺优化和疲劳寿命预测提供关键数据。

3.6 粗糙度与轮廓仪

• 原理：触针式仪器通过金刚石针尖在表面划过，测量垂直方向的位移；光学式（如白光干涉仪）利用光的干涉原理重建表面三维形貌。

• 应用：精确测量轴颈、密封槽等关键功能表面的粗糙度参数（Ra, Rz, Rmax）和轮廓形状，评定加工质量。
