浪涌保护器（SPD）测试技术内容

1. 检测项目分类及技术要点
浪涌保护器的检测依据主要国际标准为IEC 61643系列（国内对应GB/T 18802系列），检测项目可分为型式试验、例行试验和验收/现场测试三类。

1.1 型式试验
对SPD设计进行全面的性能验证，是关键性测试。

• 限制电压测试： 核心性能指标。模拟不同波形（如8/20μs电流波、组合波）的冲击，测量SPD两端的残余电压。测试需在不同标称放电电流（In）和最大放电电流（Imax）下进行，确保限制电压低于被保护设备的耐受水平。

• 标称放电电流（In）测试： 施加15次8/20μs的In电流冲击，SPD应能正常工作，无实质性退化。

• 最大放电电流（Imax）测试： 施加一次8/20μs的Imax电流冲击，SPD不应有击穿、闪络或爆炸等故障。

• 动作负载测试（暂态过电压TOV试验）： 评估SPD在暂时过电压下的稳定性。对SPD施加超过其最大持续工作电压（Uc）的工频电压，持续一定时间，验证其是否发生热崩溃或引发火灾风险。

• 热稳定试验： 验证SPD在劣化或短路故障状态下的安全特性。通过外部加热或内部触发的方式使SPD进入短路模式，测量其表面温度、观察是否喷弧或起火。

• 绝缘电阻测试： 使用直流500V或1000V兆欧表测量SPD接线端与外壳间的电阻，通常要求≥50 MΩ。

• 泄漏电流测试： 在Uc下测量SPD的交流泄漏电流。该值是监控SPD老化状态的关键参数，初始值应小而稳定。对于带滤波功能的SPD，需区分容性电流和阻性电流分量。

1.2 例行试验
生产过程中对每只SPD进行的100%检验。

• 限制电压抽样测试： 通常使用简化波形（如1.2/50μs电压波结合8/20μs电流波）进行快速测试。

• 绝缘电阻测试：

• 泄漏电流测试：

• 外观与标识检查：

1.3 验收与现场测试
SPD安装前后或运行期间进行的验证与维护性测试。

• 直流参考电压（U1mA）测试： 主要针对压敏电阻（MOV）型SPD。测量流过1mA直流电流时SPD两端的电压值，与制造商提供的初始值比较，偏差通常在±10%以内。变化过大表明MOV可能已劣化。

• 泄漏电流（现场）测试： 在线测量SPD在系统运行电压下的全泄漏电流及其阻性分量。阻性电流分量的显著增大（例如达到初始值两倍或超过制造商建议阈值）是MOV老化的明确征兆。

• 绝缘电阻测试：

• 接地电阻及连接检查： 验证SPD接地路径的连续性及接地电阻值（通常要求≤10 Ω），确保泄流通道畅通。

• 脱离器功能检查： 验证SPD失效后，内置或外置的过电流保护装置（脱离器）能否可靠动作，将故障SPD从电网中脱离。

2. 各行业检测范围的具体要求

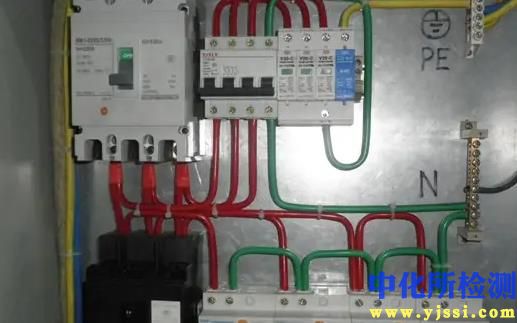

2.1 低压配电系统（符合IEC 61643-1 / GB/T 18802.1）

• 测试重点： 以限制电压、通流能力（In, Imax）和动作负载（TOV）为核心。根据安装位置（LPZ 0-1区、LPZ 1-2区等）选择相应测试等级。

• 具体要求： 第一级（B类）SPD着重测试10/350μs或8/20μs波形下的Imax和Up；第二级（C类）SPD着重测试8/20μs波形下的In和Up；第三级（D类）SPD常采用组合波进行测试。

2.2 电信与信号网络（符合IEC 61643-21 / GB/T 18802.21）

• 测试重点： 除电压保护水平外，更强调传输特性参数。

• 具体要求：

  • 插入损耗： 在正常工作频率范围内，SPD引入的信号衰减应不超过规定值（如0.5 dB）。

  • 回波损耗： 测量SPD引起的信号反射，需满足相关接口标准（如RJ45, CCITT）。

  • 比特差错率（BER）测试： 评估SPD对高速数据线路（如以太网、RS485）通信质量的影响。

  • 测试波形： 采用10/700μs电压电流波（模拟长线感应雷）和1.2/50μs & 8/20μs组合波。

2.3 光伏（PV）系统（符合IEC 61643-32）

• 测试重点： 考虑直流系统特性与特殊环境。

• 具体要求：

  • 直流动作负载测试： SPD需承受高于Uc的直流暂时过电压。

  • 极性测试： 需分别进行正负极性的冲击测试。

  • 高低温循环测试： 因户外安装，需验证在极端温度（如-40°C至+85°C）循环后的性能。

  • 方波冲击电流测试： 评估对由逆变器开关操作引起的快速瞬态过电压的抑制能力。

2.4 汽车与轨道交通（符合ISO 16750-2、EN 50155等）

• 测试重点： 高可靠性、抗振动及针对车载电源的特殊脉冲波形。

• 具体要求：

  • 负载突降测试： 模拟发电机调节器失效时产生的高压脉冲（如12V系统可达100V+）。

  • 跳变启动脉冲测试： 模拟启动电机时电压骤降与恢复引起的瞬变。

  • 机械振动与冲击测试： 确保SPD在振动环境下电气连接可靠，性能稳定。

3. 检测仪器的原理和应用

3.1 冲击电流/电压发生器

• 原理： 由高压充电单元、波形形成网络（RLC电路）和触发控制单元构成。通过电容储能后对形成网络放电，产生标准雷电流波形（如8/20μs, 10/350μs）或组合波（1.2/50μs & 8/20μs）。

• 应用： 用于型式试验中的限制电压、In、Imax等关键性能测试。高精度测量系统需包含分流器（测电流）和微分探头/高压探头（测电压）。

3.2 SPD专用分析仪/测试仪

• 原理： 集成多种测试功能。U1mA测试采用可调直流高压源；在线泄漏电流测试通过谐波分析或相位分离法提取阻性电流分量；绝缘电阻测试采用兆欧表原理。

• 应用： 主要用于现场验收与维护测试，便携式设计，可快速测量U1mA、全电流/阻性电流、绝缘电阻，并具备数据存储和比较功能。

3.3 暂态过电压（TOV）试验装置

• 原理： 由大容量工频电源（可调压）与冲击发生器组合构成，能够在对SPD施加规定工频电压的同时或之后，施加冲击电流。

• 应用： 专门用于执行IEC 61643-1标准规定的动作负载试验，考核SPD在电网故障过电压下的耐受能力。

3.4 网络分析仪

• 原理： 基于扫频技术，向被测SPD端口发送一系列频率的正弦波信号，并测量其反射和传输信号。

• 应用： 主要用于信号SPD的插入损耗和回波损耗测试，是评估其对信号传输完整性影响的核心设备。

3.5 热电偶/红外热像仪

• 原理： 热电偶通过接触式测量温度，红外热像仪通过接收物体表面红外辐射成像测温。

• 应用： 在热稳定试验中实时监测SPD外壳或指定点的温度变化，是评估安全性能的重要辅助手段。

通过上述系统化的测试项目、差异化的行业应用要求以及专用仪器的精准测量，可以全面评估浪涌保护器的电气性能、安全可靠性及对系统的影响，确保其在实际应用中发挥有效的过电压防护作用。
