空心轴检测技术

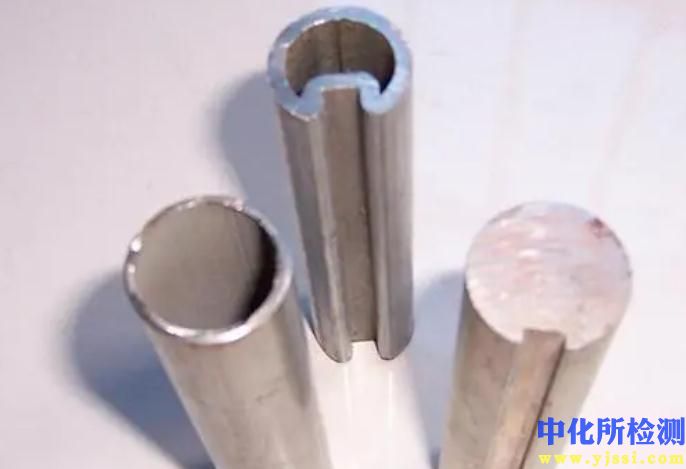

空心轴作为关键机械传动部件，其性能与质量直接影响设备的可靠性、精度与寿命。系统的检测是保障其符合设计和使用要求的核心环节。

一、检测项目分类及技术要点

检测项目主要分为几何尺寸与形位公差、材料与内部缺陷、表面性能、动态性能四大类。

1. 几何尺寸与形位公差检测

• 内径、外径与壁厚： 使用高精度数显千分尺、内径千分表、气动量仪或坐标测量机（CMM）进行多点、多截面测量，确保尺寸公差符合要求。壁厚均匀性是关键指标，常采用超声波测厚仪进行快速扫描。

• 同轴度： 核心检测项目。使用高精度CMM，或配备高稳定性顶尖架和百分表/电感测头的专用同轴度仪进行测量。通常要求两端轴承档及关键安装位的同轴度误差在微米级（如Φ0.005mm-Φ0.02mm）。

• 圆度与圆柱度： 使用圆度仪或配备高精度旋转主轴的CMM进行测量，评估轴颈的几何形状误差，对高速旋转下的动平衡及油膜形成至关重要。

• 直线度： 对于长轴，可使用激光准直仪、拉钢丝配合测微计或大型CMM进行检测，防止工作中产生过大挠度。

• 关键位置尺寸： 如键槽宽度、深度及对称度，花键的齿形、齿向误差等，使用专用量规、光学投影仪或齿轮测量中心。

2. 材料与内部缺陷检测

• 材料成分与力学性能： 取样进行光谱分析确定合金成分；通过拉伸、冲击试验获取屈服强度、抗拉强度、延伸率等数据。

• 内部缺陷检测：

  • 超声波检测（UT）： 主要方法。采用纵波直探头检测内部孔洞、夹杂、缩松；采用横波斜探头或表面波探头检测近表面缺陷及焊缝质量。可精确测定缺陷位置、当量大小和取向。对于小径深比（内径/长度）的细长深孔，需使用专用小角度聚焦探头。

  • 射线检测（RT）： 适用于检测铸造空心轴的缩孔、缩松及厚壁焊接区域内部缺陷，提供直观的二维影像，但对平面型缺陷（如裂纹）灵敏度较低。

  • 渗透检测（PT）与磁粉检测（MT）： PT适用于所有材料表面开口缺陷；MT仅适用于铁磁性材料，能发现表面及近表面缺陷，常用于轴颈、过渡圆角等应力集中区域的快速排查。

3. 表面性能检测

• 表面硬度： 使用洛氏、维氏或表面洛氏硬度计在轴颈、齿轮啮合区等关键部位检测，验证热处理工艺效果。

• 表面粗糙度： 使用触针式或光学粗糙度仪测量，直接影响配合性质、摩擦磨损及疲劳强度。通常要求Ra值在0.4μm - 1.6μm之间，高速精密轴要求更高（Ra ≤ 0.2μm）。

• 表层残余应力： 使用X射线衍射法（XRD）无损测量，评估磨削、喷丸等工艺后表层应力状态，是预测抗疲劳性能的重要指标。

• 表面硬化层深度： 对渗碳、渗氮轴，可采用显微硬度法剖切检测，或使用磁导率法、涡流法进行无损评估。

4. 动态性能检测

• 动平衡测试： 对于高速旋转空心轴（如电机转子轴、涡轮轴）为强制性检测项目。使用动平衡机，在不同转速下测量不平衡量的大小和相位，并通过去重或配重进行校正。精度等级常要求达到G2.5或更高（ISO 1940标准）。

• 疲劳试验与模态分析： 重要或新型设计的轴需进行台架疲劳试验，验证其寿命。模态分析通过激励和测量响应，获取轴的固有频率、振型和阻尼，避免工作转速与临界转速重合引发共振。

二、各行业检测范围的具体要求

不同应用领域的空心轴因工况差异，检测重点和标准各异。

1. 航空航天

• 极端严苛要求： 材料必须为航空级高强度合金钢或钛合金，检测标准遵循AMS、MIL等。

• 检测重点： 100%进行高灵敏度超声波和荧光渗透检测，确保无任何有害缺陷。尺寸与形位公差极为严格（常为IT5级以上）。必须进行高精度动平衡（G1.0或更高）和残余应力分析。所有检测过程需全程可追溯。

2. 汽车工业（尤指发动机、变速箱）

• 大批量、高效率： 检测方案需兼顾可靠性与速度。

• 检测重点： 尺寸采用在线自动测量（如气电塞规、激光扫描仪）进行全检。关键轴（如曲轴、凸轮轴）100%进行磁粉或涡流探伤。对于采用中空结构的轻量化连杆轴、半轴，壁厚均匀性和内部缺陷（UT）是控制重点。动平衡为必检项。

3. 能源电力（燃气轮机、水轮机、风力发电机）

• 大尺寸、重载、长期运行： 关注长期可靠性。

• 检测重点： 大型转子轴在制造和服役期间均需进行大规模超声波检测，以发现锻造缺陷和潜在疲劳裂纹。对轴的直线度、圆度及配合面的表面质量要求极高。需进行现场动平衡。定期检修中，超声波和表面检测是监测裂纹扩展的主要手段。

4. 精密机床与机器人

• 高精度、高刚性、低变形： 核心要求是保证极高的运动精度和稳定性。

• 检测重点： 所有几何精度（特别是关键轴颈和锥孔的同轴度、圆度）需达到微米甚至亚微米级，普遍使用超高精度CMM和圆度仪。材料要求组织均匀稳定，以降低热变形。表面硬度和粗糙度是严格控制项。

5. 通用机械与重型机械

• 范围广、定制化强： 依据具体设计规范（如AGMA、DIN、GB标准）进行检测。

• 检测重点： 常规尺寸检验和超声波探伤为基础。对于承受交变载荷的轴，重点关注过渡圆角等应力集中区域的表面质量（MT/PT）和硬化层深度。焊接空心轴需对焊缝进行全面的UT或RT检测。

三、检测仪器的原理和应用

1. 坐标测量机

• 原理： 通过精密导轨和测头系统，在三维空间内探测工件表面点坐标，经软件计算得到尺寸、形状和位置公差。

• 应用： 空心轴的综合几何精度检测，尤其适用于测量空间孔系位置、复杂轮廓形位误差。

2. 超声波检测仪

• 原理： 利用压电换能器产生高频声波（通常0.5-25MHz）耦合进入工件，通过接收和分析反射、透射或散射的声波信号来判断内部缺陷及壁厚。

• 应用： 空心轴内部夹杂、孔洞、裂纹等缺陷的无损检测，以及壁厚测量。相控阵超声技术能实现高速扫描和成像，提高检测效率和可靠性。

3. 圆度仪与圆柱度仪

• 原理： 工件绕高精度主轴旋转，高分辨率位移传感器（电感式）测量表面轮廓的径向变化，经数据处理分离出圆度、圆柱度、同轴度等误差成分。

• 应用： 精密轴颈、轴承安装位的形状误差和同心度评价，是保证旋转精度的关键设备。

4. 动平衡机

• 原理： 驱动转子旋转，通过支撑座上的振动传感器或力传感器测量不平衡引起的振动或离心力，经解算确定不平衡量的大小和相位角。

• 应用： 各类旋转空心轴的动平衡校正，分为硬支撑（低速测量力）和软支撑（高速测量位移）两大类，以适应不同质量和工作转速的轴。

5. 光学与视觉测量系统

• 原理： 包括激光扫描仪、光学投影仪、视觉测量仪等，利用光学成像和三角测量原理非接触获取表面轮廓或特征尺寸。

• 应用： 快速测量外轮廓尺寸、变形，以及微小、易变形的薄壁空心轴的尺寸检测。

6. X射线残余应力分析仪

• 原理： 基于X射线衍射布拉格定律，通过测量特定晶面衍射角的偏移，计算晶格应变，进而得到表层残余应力。

• 应用： 定量评估磨削、热处理、喷丸等工艺后在轴表面引入的残余应力层，为工艺优化和疲劳寿命预测提供直接数据。

系统的空心轴检测需依据其材料、工艺、设计规范和应用工况，制定科学的检测规程，综合运用多种检测技术，实现对质量特性的全面、准确、高效评估，为产品可靠性提供坚实保障。
