反力架检测技术内容

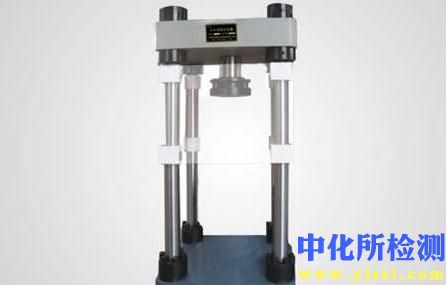

反力架作为结构工程试验、大型装备测试及特种设备检测中的关键加载装置，其自身性能的精确性与可靠性直接决定了测试结果的准确度与安全性。反力架的检测旨在通过系统性的计量与评估，确保其强度、刚度、稳定性及荷载传递性能满足设计与使用要求。

1. 检测项目分类及技术要点

反力架的检测项目主要分为几何量检测、力学性能检测、焊缝与连接质量检测以及综合性能验证四大类。

1.1 几何量检测

• 核心项目：

  • 主要承力梁柱的直线度与平面度： 使用激光跟踪仪、电子水平仪或拉钢丝配合百分表进行测量。直线度偏差通常要求≤L/1000（L为构件长度），且绝对值不超过规定值（如10mm）。

  • 关键安装面的平面度与垂直度： 使用合像水平仪、电子经纬仪或激光平面扫平仪。用于安装作动器、传感器的基准面平面度公差等级通常不低于GB/T 1184中的7级。

  • 主要节点的孔位、孔径与孔间距： 使用三坐标测量机（CMM）或高精度全站仪。孔位偏差直接影响高强度螺栓的装配与受力，要求一般控制在±0.5mm以内。

  • 整体框架的几何对角线差： 用于验证框架的方正度，防止因扭曲产生附加内力。

• 技术要点： 测量前需使反力架处于自由状态，消除因自重或不均匀支撑引起的变形干扰。需进行温度补偿，尤其是大型钢结构。

1.2 力学性能检测

• 核心项目：

  • 静刚度检测： 在主要承力跨中或关键节点分级施加静载（通常为最大设计荷载的20%-80%），通过高精度位移传感器（如LVDT、激光位移计）测量变形。计算荷载-位移曲线，其线性段的斜率即为静刚度值。要求实测刚度不低于设计值的95%，且残余变形满足要求。

  • 强度与稳定性验证： 通常结合有限元分析（FEA）与应变测试进行。在关键受力部位（如梁柱连接处、弯矩最大截面）粘贴电阻应变片或布置光纤光栅传感器，在加载过程中监测应力分布。实测最大应力应低于材料许用应力，并具有足够的安全裕度。

  • 疲劳性能评估（针对需进行循环试验的反力架）： 进行等幅或谱载循环加载试验，监测裂纹萌生与扩展情况。通常采用无损检测定期监测，或通过应变能释放率等参数进行评估。

• 技术要点： 加载需均匀、稳定，避免冲击。应变测量需进行温度补偿和导线电阻修正。多点同步测量数据应与有限元分析结果进行对比验证。

1.3 焊缝与连接质量检测

• 核心项目：

  • 焊缝无损检测： 对全熔透的一级、二级焊缝进行100%超声波探伤（UT）或射线探伤（RT）。对次要角焊缝进行磁粉探伤（MT）或渗透探伤（PT）抽检。执行标准如GB/T 11345、NB/T 47013。

  • 高强度螺栓连接副检测： 核查扭矩系数或施工扭矩，确保预紧力达到设计要求。可采用扭矩扳手检查或声发射监测技术。

• 技术要点： 检测人员需具备相应资质。检测时机应在焊缝冷却至环境温度后24小时进行。

1.4 综合性能验证

• 核心项目：

  • 负载性能试验： 在反力架设计的最不利工况下（如最大偏心加载、最大弯矩位置）进行接近满量程的加载试验，全面考核其承载能力、变形协调能力和整体稳定性。

  • 作动器安装基座的同轴度与承载均匀性测试： 确保加载力线准确，防止侧向力产生。

• 技术要点： 该试验为破坏性验证，需制定详尽的安全预案和监控方案。

2. 各行业检测范围的具体要求

不同应用领域的反力架，因其功能、荷载特性和安全等级不同，检测的侧重点与容许偏差存在差异。

2.1 建筑工程与结构实验室

• 范围： 主要用于梁、柱、节点、剪力墙等建筑构件的静力及拟静力试验，以及大型结构模型试验。

• 具体要求：

  • 对刚度和低周疲劳性能要求极高，需精确测量在反复荷载下的刚度退化与耗能能力。

  • 反力架基础的锚固性能需一并检测，确保与实验室地槽或地基的可靠连接。

  • 遵循标准如JGJ/T 101-2015《建筑抗震试验规程》，要求反力架自身的变形不影响试件边界条件的模拟。

2.2 桥梁工程与检测行业

• 范围： 用于桥梁支座、伸缩缝、缆索、大型桩基的承载能力测试。

• 具体要求：

  • 强调大吨位（常达数千吨）、大跨度下的性能。检测重点在于主要受力构件的强度和整体稳定性。

  • 野外环境下的反力架，需增加对环境腐蚀和现场焊接/装配质量的专项检测。

  • 加载常与同步顶升系统配合，需检测反力架与加载系统的协同工作性能。

2.3 轨道交通（机车车辆）

• 范围： 用于车体、转向架、缓冲器等部件的静强度与疲劳试验。

• 具体要求：

  • 除静刚度外，对动态特性（如固有频率、阻尼比）有要求，以避免试验时与试件发生共振。可采用激振锤法或环境激励法进行模态测试。

  • 检测需符合EN 12663、JIS E 7106等系列行业标准，对载荷谱的复现精度要求高。

  • 关注多点协调加载时，反力架各加载点的独立性与同步性。

2.4 特种设备与军工领域

• 范围： 用于压力容器、起重机械、航空航天部件等的极限承载与破坏试验。

• 具体要求：

  • 安全系数要求极高，检测项目最为全面，通常要求进行125%以上设计荷载的极限负载验证。

  • 所有关键焊缝必须进行100%的无损检测，并留有可追溯的检测记录。

  • 对材料本身（如钢材的力学性能、化学成分）进行入场复验是强制性要求。

  • 需建立完整的检测档案，并定期进行在役复查。

3. 检测仪器的原理和应用

3.1 几何量测量仪器

• 激光跟踪仪： 基于激光干涉测距和角度编码原理，通过跟踪靶球实现空间三维坐标的高精度测量。用于反力架大型空间尺寸、形位公差的快速、全局测量，精度可达微米级。

• 全站仪： 集成电子测角与光电测距，适用于野外或大型厂房内反力架主要尺寸和安装定位的测量。

• 数字水平仪/电子经纬仪： 基于电容式或电感式倾角传感器，测量平面度、直线度和角度。用于安装基准面的调平与检测。

3.2 力学性能测量仪器

• 电阻应变片与静态应变仪： 基于金属丝在受力变形时电阻值变化的原理（应变效应）。直接粘贴于结构表面，测量局部微应变，经计算得到应力。是应力分析最直接的手段。

• 光纤光栅传感器： 利用光纤光栅中心波长对温度和应变的敏感特性进行测量。抗电磁干扰、耐久性好，可实现分布式测量和长期监测。

• 线性可变差分变压器： 基于电磁感应原理，将铁芯的直线位移转换成电压输出。用于测量荷载下的位移与变形，精度高、线性度好。

• 伺服液压作动器与荷载传感器： 作动器作为标准加载设备，其内置的荷载传感器（通常为应变片式）提供高精度的加载力值反馈，是进行负载性能试验的核心设备。

3.3 无损检测设备

• 超声波探伤仪： 向工件发射超声波，根据反射波、透射波的变化来判定内部缺陷的位置、大小和性质。适用于厚板焊缝内部缺陷检测。

• 数字射线探伤机： 利用X射线或γ射线穿透工件，在数字成像板上形成影像，直观显示缺陷形态。适用于重要焊缝的全方位检测。

• 磁粉探伤仪： 对铁磁性材料磁化后，表面或近表面缺陷处会产生漏磁场，吸附磁粉形成磁痕。用于表面裂纹检测。

综合运用上述仪器与方法，形成从制造精度到服役性能的全方位检测体系，是保障反力架安全、可靠、精准服务于各类科研与工程试验的关键技术支撑。
