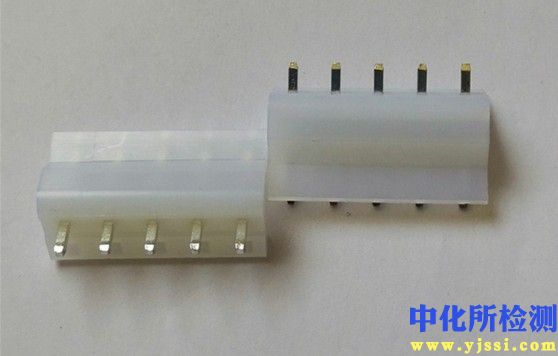

针座测试技术内容

1. 检测项目分类及技术要点

针座测试通常分为三大类：电气性能测试、机械性能测试、环境与可靠性测试。各项测试的技术要点如下：

1.1 电气性能测试

• 接触电阻：采用四线法（开尔文法）测量，以消除引线电阻影响。测试电流通常为1A或10A（依据EIA-364-06标准），要求电阻值一般低于20mΩ，低功率应用可能要求低于10mΩ。关键要点是确保探针与针座触点稳定接触，并补偿热电势。

• 绝缘电阻：依据EIA-364-21标准，在相互绝缘的触点之间及触点与外壳间施加直流电压（通常为100V、250V或500V DC），测量时间常数为5-60秒，标准要求电阻值通常≥1000MΩ（在500VDC下）。需在低湿度环境下进行，防止漏电流干扰。

• 耐电压（介电强度）：依据EIA-364-20标准，在指定触点间施加交流或直流高压（如AC 500V至1500V，或对应DC电压），持续60秒，监测是否发生击穿或漏电流超限（通常设定为1-10mA）。测试电压等级根据针座工作电压和行业安全标准（如UL、IEC）确定。

• 电流承载能力：在额定或峰值电流下（依据EIA-364-70标准），监测针座温升（ΔT）。使用热电偶或红外测温，温升不得超过相关标准（如30°C或由材料等级决定），且测试后接触电阻变化应在允许范围内。

1.2 机械性能测试

• 插拔力与耐久性：使用拉力/压力试验机，依据EIA-364-13标准。测量单针插入力和拔出力（通常要求插入力<2.5N，拔出力>0.25N，具体视尺寸而定）。耐久性测试模拟规定次数的插拔循环（如500至10000次），循环后电气性能需达标。

• 机械冲击与振动：依据EIA-364-27（机械冲击）和EIA-364-28（振动）标准。机械冲击测试模拟运输或使用中的非重复性冲击，常用半正弦波，峰值加速度可达50G至100G，持续时间11ms。振动测试模拟使用环境，频率范围10-2000Hz，加速度可达15G。测试中及测试后需监测接触电阻的连续性（瞬时中断时间通常要求≤1μs）。

• 端子保持力：测试针座中端子（接触件）与绝缘体之间的固持力，依据EIA-364-29标准。使用拉力计将端子从绝缘体中缓慢拉出，所需力值应大于规定最小值（如40N），以防止端子退位。

1.3 环境与可靠性测试

• 温湿度循环与高温高湿：依据EIA-364-31（温湿度循环）和EIA-364-56（稳态湿热）标准。温湿度循环测试模拟温度变化与湿度结合的环境应力，如-40°C至+85°C，湿度85%RH，循环次数可达数十次。高温高湿测试（如85°C/85% RH，持续1000小时）评估绝缘材料退化与金属腐蚀。测试前后均需测量绝缘电阻和接触电阻。

• 盐雾测试：依据EIA-364-26或ASTM B117标准，评估镀层耐腐蚀性。将样品暴露于5% NaCl盐雾中，温度35°C，持续48至96小时。测试后检查腐蚀状况，接触电阻变化率需在允许范围内（如≤20%）。

• 可焊性测试：依据EIA-364-52或IPC-J-STD-002标准，评估针座焊脚的焊接质量。常用焊槽法或焊球法，要求焊料在焊脚表面润湿面积达到95%以上。

2. 各行业检测范围的具体要求

2.1 消费电子（如手机、笔记本电脑）

• 重点：小型化、高密度、高插拔寿命。

• 具体要求：接触电阻要求严格（常<30mΩ），插拔寿命要求高（USB-C接口要求10000次以上）。机械冲击（如跌落测试模拟）要求严苛，常采用50G，6个方向。需通过无卤、阻燃等材料环保测试（如UL94 V-0）。

2.2 汽车电子

• 重点：高可靠性、宽温域、抗振动与腐蚀。

• 具体要求：遵循USCAR-2、LV214等标准。工作温度范围广（-40°C至+125°C，引擎舱附近可能达+150°C）。振动测试要求高（频率范围10-2000Hz，加速度根据安装位置确定）。电流承载测试需考虑高温降额曲线。盐雾测试要求高（常需96小时以上）。需进行硫化氢等气体腐蚀测试。

2.3 工业控制与自动化

• 重点：坚固耐用、抗干扰、高插拔次数。

• 具体要求：机械强度要求高，端子保持力及外壳强度有更高标准。绝缘电阻和耐电压等级较高（如250V AC工作电压可能要求1500V AC耐压测试）。需考虑电磁兼容性（EMC）相关的屏蔽效能测试（非必选但常见）。

2.4 医疗设备

• 重点：高可靠性、安全性、生物兼容性（如适用）。

• 具体要求：电气安全是核心，严格遵循IEC 60601-1标准。耐电压测试要求高（如设备网电源部分要求AC 1500V或4000V以上，取决于分类）。泄漏电流要求极低（μA级）。对于与人体接触的部分，针座材料可能需满足ISO 10993生物兼容性要求。环境测试需考虑消毒剂腐蚀。

2.5 航空航天与国防

• 重点：极端环境适应性、超高可靠性。

• 具体要求：遵循MIL-DTL-38999等系列军用标准或RTCA DO-160等机载设备标准。温度范围极宽（-65°C至+200°C）。振动、冲击条件极端（如爆炸分离冲击）。需进行高度（低气压）、防水（MIL-STD-810G方法506）、砂尘等测试。接触可靠性要求极高，瞬时中断时间要求纳秒级。

3. 检测仪器的原理和应用

3.1 低电阻测试仪（微欧计）

• 原理：采用四线法恒流源测试。一对导线（Force线）向被测件注入恒定电流（I），另一对高阻抗导线（Sense线）测量触点两端的精确电压降（V）。通过欧姆定律（R=V/I）计算电阻，有效消除测试线电阻和接触电阻的影响。

• 应用：专用于测量接触电阻、毫欧级通路电阻。是电气性能测试的核心设备。

3.2 绝缘电阻测试仪/耐压测试仪（安规综合测试仪）

• 原理：

  • 绝缘电阻测试：内部产生稳定的直流高压（如50V至1000V），施加于被测绝缘体上，通过测量流过绝缘体的微小漏电流（nA至μA级），换算并显示绝缘电阻值。

  • 耐压测试：产生可调的高压交流或直流输出（可达5kV以上），施加于被测体，实时监测泄漏电流。当泄漏电流超过预设限值或发生击穿时，仪器报警并切断输出。

• 应用：用于绝缘电阻和耐电压（介电强度）测试，是电气安全关键测试设备。

3.3 插拔力/拉力试验机

• 原理：采用伺服电机或步进电机驱动精密丝杠，带动力值传感器（通常为应变片式）移动。传感器在插拔过程中实时测量力值变化，数据由软件采集并生成力-位移曲线。可精确计算峰值力、平均力及做功。

• 应用：用于测量单针或整体连接器的插入力、拔出力、端子保持力，以及进行插拔寿命耐久性测试。

3.4 环境试验箱

• 原理：

  • 温湿度箱：通过压缩机制冷、电加热器加热、加湿器（如锅炉加湿）和除湿系统（制冷蒸发器或干燥器）的组合，在箱内腔内精确控制温度和湿度，按预设程序进行循环或稳态测试。

  • 盐雾箱：将氯化钠溶液与压缩空气混合雾化，形成均匀的盐雾环境，通过加热系统保持箱内恒定温度。

• 应用：用于温湿度循环、高温高湿、盐雾腐蚀等环境可靠性测试。

3.5 振动试验台与冲击试验台

• 原理：

  • 振动台：主要由电动式或液压式驱动单元、功放和控制单元组成。控制单元依据设定的频率、振幅和加速度谱型（如正弦、随机）发出信号，经功放驱动动圈或作动器，产生所需的振动。

  • 冲击台：通常采用跌落式（重锤跌落撞击台面）或气动式，通过波形发生器（如编程器控制气囊）产生特定波形（半正弦、后峰锯齿波）的冲击脉冲。

• 应用：用于模拟产品在运输和使用中遭受的机械振动与冲击环境，验证针座结构的完整性和接触的连续性。测试中常配合使用事件探测器监测接触电阻的瞬时中断。
