鳄鱼夹测试技术内容

鳄鱼夹测试，通常指通过带有弹簧夹（形似鳄鱼嘴，故称鳄鱼夹）的测试导线，在电气与电子设备、组件、线束及系统中，进行电气连接与测量的通用方法。其核心目的是验证电气连续性、测量电路参数、进行功能或安全性检查。这是一种基础但关键的电气测试手段。

1. 检测项目分类及技术要点

1.1 电气连续性/导通性测试

• 技术要点：使用万用表的电阻档或专用的导通测试仪。将一对鳄鱼夹分别连接于被测导体的两端。

  • 判定标准：电阻值应接近0欧姆（通常小于1欧姆，具体标准依据线径、长度和材料而定）。开路或电阻异常高表明存在断路、虚焊或接触不良。

  • 注意事项：测试前应对测试导线自身进行短路校准，扣除线阻。对于敏感或低压电路，应使用低压小电流测试，防止损坏器件。

1.2 绝缘电阻测试

• 技术要点：使用绝缘电阻测试仪（兆欧表）。一个鳄鱼夹连接导体，另一个连接设备外壳或相邻绝缘导体。

  • 测试电压：根据被测设备额定工作电压选择，常见如250V DC、500V DC、1000V DC。

  • 判定标准：绝缘电阻值必须符合安全规范（例如，家用电器基本绝缘通常要求≥2 MΩ，加强绝缘≥7 MΩ）。测试时间通常为60秒，记录稳定值。

1.3 直流电阻测量

• 技术要点：使用高精度万用表或直流低电阻测试仪（微欧计），采用四线制开尔文连接法以消除引线电阻和接触电阻影响。

  • 应用：精确测量电机绕组、变压器线圈、继电器触点、电缆等的直流电阻，用于判断匝间短路、导体截面积不足或连接点劣化。

  • 要点：测试电流应足够大以模拟工作状态，但又不能引起温升影响精度。

1.4 电压与电位测量

• 技术要点：使用万用表电压档或示波器。鳄鱼夹作为测试探针的延伸，通常黑色（负极）夹子连接公共参考地（GND），红色（正极）夹子连接测试点。

  • 要点：确保电压量程选择正确。测量高频或噪声信号时，需使用带屏蔽层的测试线，并尽量缩短接地环路，防止引入干扰。

1.5 信号注入与追踪

• 技术要点：使用信号发生器通过鳄鱼夹将测试信号（正弦波、脉冲等）注入电路输入端，再使用示波器或检测设备在后续节点监测信号。

  • 应用：用于音频电路、通信线路的故障诊断和路径追踪。

1.6 接地/等电位联结测试

• 技术要点：使用接地电阻测试仪或低电阻欧姆表。测量设备接地端子与大地接地极之间，或不同可导电部件之间的连接电阻。

  • 判定标准：根据标准（如IEC 60364）要求，保护性接地导体的电阻通常要求非常低（<0.1 - 0.5 Ω），以确保故障电流能顺利导通触发保护装置。

2. 各行业检测范围的具体要求

2.1 汽车行业

• 线束测试：100%进行导通测试（验证所有线路正确连接）、绝缘测试（线间及线对地）、耐压测试。鳄鱼夹用于快速连接至线束接插件后盖的端子。

• 部件测试：传感器、执行器、开关的端子电阻测量。要求使用防短路设计的夹子，并遵循车规级测试电压（如13.5V系统下的测试）。

• 电池系统：测量电池包内部模组间连接排的接触电阻，要求精度高（微欧级），使用大电流直流压降法。

2.2 家电与消费电子

• 安规测试：依据IEC/EN 60335系列标准。鳄鱼夹用于连接电源线插头端子和外壳金属部件，进行接地连续性测试（测试电流可达25A，电阻≤0.1Ω）和耐压测试（如1250V AC/60s）。

• PCB板在线测试（ICT）：作为飞针或固定针床的补充，用于无法通过测试针接触的大尺寸元器件或端子的功能测试。

2.3 电力与能源

• 电力电缆与接头：测量接头接触电阻，作为预防性维护（PM）项目，监测其是否因氧化、松动而阻值增大（温升隐患）。

• 防雷与接地系统：测量接地网各节点间的连接电阻，确保雷电或故障电流能有效泄放。

• 光伏系统：测量组串的导通性、极性以及接地连续性。

2.4 航空与航天

• 要求极端严格：测试必须符合MIL-STD或SAE AS等标准。强调测试夹子的高可靠性、防振动脱落、耐高低温（-55°C至+125°C）。用于机载设备线缆、航电设备的互联测试。

• 静电放电（ESD）防护：测试鳄鱼夹本身需采用防静电材料，测试前操作人员与设备必须共地，防止ESD损伤敏感器件。

2.5 通信与数据中心

• 综合布线验证：使用简易通断测试仪配合鳄鱼夹，快速验证双绞线、同轴电缆的线序与连通性。

• 机柜与设备接地：测量机柜门、面板、导轨与主接地排（MGB）之间的等电位联结电阻，要求极低（通常<0.01 Ω），以保证高频设备的屏蔽和参考地一致性。

3. 检测仪器的原理和应用

3.1 数字万用表（DMM）

• 原理：通过模拟-数字转换器（ADC）将被测电参数（电压、电流、电阻）转换为数字信号处理显示。电阻测量通常采用恒流源法。

• 应用：最通用的工具，用于1.1、1.3、1.4项测试。选择时需注意其精度、分辨率和安全认证等级（如CAT III 600V）。

3.2 绝缘电阻测试仪（兆欧表）

• 原理：内部产生一个稳定的高压直流电源（如500V），施加于被测绝缘体上，通过测量流过绝缘体的微小漏电流（μA级），根据欧姆定律计算出绝缘电阻。

• 应用：专门用于1.2项绝缘测试。分模拟（手摇）和数字式。现代数字式具有极化指数（PI）、吸收比（DAR）等高级测量功能。

3.3 直流低电阻测试仪（微欧计）

• 原理：采用四线制测量。一对线（源极）提供恒定的测试电流（可达100A或更高），另一对线（感应极）高阻抗地测量被测件两端的电压降。通过欧姆定律计算电阻，有效消除引线电阻影响。

• 应用：用于需要高精度测量低电阻的场合，如1.3、1.6及汽车、电力行业的连接电阻测量。

3.4 导通/绝缘综合测试仪

• 原理：集成恒流源（用于导通）、高压源（用于绝缘）和测量电路于一体，由微处理器控制测试序列。

• 应用：广泛应用于生产线，特别是汽车线束、家电安规测试。可编程设置导通电阻上限、绝缘电阻下限和测试电压，自动判定OK/NG。

3.5 接地电阻测试仪

• 原理：常用“三极法”或“四极法”。通过辅助接地极注入测试电流，测量被测接地极与远方大地之间的电位差，计算得出接地电阻值。更齐全的钳形接地电阻测试仪采用感应原理，无需断开接地连接。

• 应用：专门用于接地系统和大范围接地网的电阻测量。

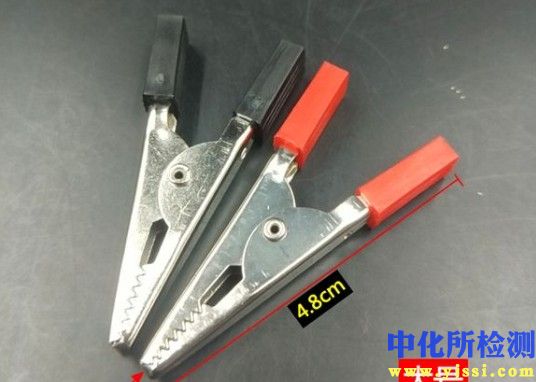

辅助工具：鳄鱼夹本身的技术要求

• 材料：夹体为铜合金，镀镍或镀金以防氧化、降低接触电阻；绝缘套为PVC或硅胶，耐高温、阻燃。

• 结构：双螺旋弹簧提供恒定压力，锯齿形钳口增强咬合，防止松脱。

• 安全等级：测试线及夹子必须有明确的电压和电流额定值，并具有相应的安全认证（如UL、VDE），绝缘保护应符合测量类别的安全标准（CAT II， CAT III）。
