差速器检测技术内容

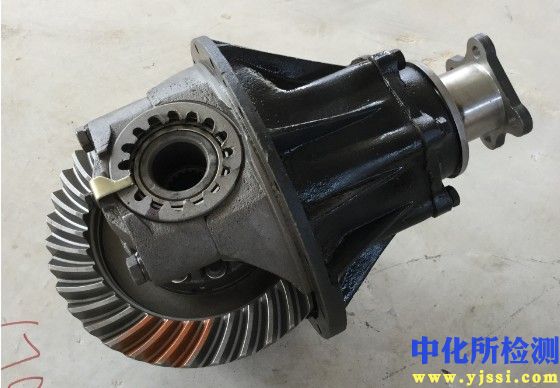

差速器作为车辆传动系统的核心部件，负责在转向或不平路面行驶时调节左右驱动轮的转速差，其性能直接关系到整车的操控性、安全性及传动效率。系统化检测是确保其设计与制造质量的关键。

一、 检测项目分类及技术要点

1. 几何尺寸与形位公差检测

   • 技术要点：重点关注行星齿轮轴孔、半轴齿轮安装孔、壳体结合面的关键尺寸及位置度。锥齿轮的齿圈跳动、安装距偏差直接影响啮合质量，需使用高精度三坐标测量机（CMM）或专用齿轮检测仪进行。间隙调整垫片的厚度分选精度需达到微米级。

2. 材料与热处理质量检测

   • 技术要点：

     • 材料成分：采用光谱分析仪确保齿轮（常用20CrMnTi、8620H等）及壳体（铸钢、球铁）材料符合标准。

     • 硬度：使用洛氏或维氏硬度计检测齿面、齿心硬度。表面淬火齿轮齿面硬度通常要求HRC 58-62，心部硬度HRC 30-45，以保证耐磨性与抗冲击性。

     • 硬化层深度：通过金相法或硬度梯度法测量渗碳淬火齿轮的有效硬化层深度（通常为0.8-1.4mm）。

     • 微观组织：金相显微镜检查渗碳层碳化物形态、马氏体等级及残余奥氏体含量（一般要求＜20%），防止异常组织导致早期失效。

3. 齿轮副啮合性能检测

   • 技术要点：

     • 接触区（印痕）：在专用啮合试验台上，于主被动锥齿轮齿面涂覆印痕膏，在轻载制动状态下检查齿面接触区的位置、形状和面积。理想接触区应位于齿面中部偏小端，面积不小于50%。

     • 传动误差与噪声：在封闭功率试验台上，模拟实际工况加载，使用声级计和振动加速度传感器测量特定转速和扭矩下的噪声值（通常要求≤85 dB(A) @ 1000rpm）及振动频谱，分析啮合阶次成分。

     • 齿侧间隙：使用百分表或专用塞尺测量，对于乘用车，典型值为0.10-0.20mm。间隙过小易导致卡滞和噪声，过大则引起冲击和异响。

4. 总成功能与耐久性测试

   • 技术要点：

     • 空载转动阻力矩：测量差速器总成在无负载下的启动力矩和旋转力矩，评估装配质量与润滑是否到位。

     • 差速性能：在试验台上固定一侧输出，驱动另一侧，验证差速功能是否灵活、无卡滞。

     • 静扭强度：对半轴齿轮或驱动法兰施加递增扭矩直至失效，验证其峰值扭矩容量是否达到设计安全系数（通常≥2.5倍额定扭矩）。

     • 疲劳寿命：进行高循环次数的台架耐久试验，模拟各种载荷谱（包括弯道工况、单轮打滑工况），监测温升、振动，试验后解体检查齿面点蚀、剥落、轴承磨损等情况。耐久标准通常要求等效于整车寿命周期（如≥30万公里）的载荷循环。

5. 清洁度与密封性检测

   • 技术要点：

     • 清洁度：依据ISO 16232或VDA 19标准，使用压力冲洗法收集壳体内部残留颗粒，经滤膜过滤后，通过重量分析法或颗粒计数法评定清洁度等级。

     • 密封性：对装配完成的差速器总成进行气密性测试，常用压力衰减法，在指定压力（如50kPa）下保持一定时间，检查压力降是否在允许范围内。

二、 各行业检测范围的具体要求

1. 乘用车领域

   • 强调NVH（噪声、振动与声振粗糙度）性能，检测重点在于齿轮微观修形精度、啮合印痕优化及总成噪声测试。耐久性测试工况相对标准化，但循环次数要求高。

2. 商用车/重型机械领域

   • 首要关注承载能力与可靠性。检测重点在于材料强度、齿轮的弯曲疲劳和接触疲劳极限、静扭强度以及恶劣工况（如高负荷持续爬坡、泥泞打滑）下的耐久性。尺寸和清洁度要求同样严格，但公差带可能略宽于乘用车。

3. 高性能赛车与特种车辆领域

   • 检测极端工况下的瞬时响应与极限强度。除常规项目外，着重进行冲击载荷测试、高速差速性能测试（模拟漂移）以及材料在极限温度下的性能分析。检测频率和样本破坏性测试比例极高。

4. 新能源汽车领域

   • 针对高扭矩、高转速电机直驱特点，检测新增要点包括：高速工况（输入转速可能超10000rpm）下的轴承温升与润滑评价、电驱动系统引起的阶次噪声分析、以及能量传递效率测试（评估差速器传动损失）。对轻量化材料的检测要求也更为突出。

三、 检测仪器的原理和应用

1. 三坐标测量机（CMM）

   • 原理：通过探头在三个正交轴方向上移动，接触或扫描工件表面，获取空间点坐标，通过软件计算尺寸、形状和位置公差。

   • 应用：差速器壳体、齿轮毛坯的基准孔、定位面的精密测量。

2. 齿轮测量中心

   • 原理：集成高精度旋转轴与探针系统，可按照齿轮几何学模型，对齿形、齿向、齿距、跳动等参数进行连续扫描测量。

   • 应用：行星齿轮与半轴齿轮的齿面偏差、螺旋角、压力角的精确评定，为齿轮修形提供数据。

3. 封闭功率流试验台

   • 原理：采用机械或电封闭方式，使能量在系统内部循环，仅需补充传动损耗的功率，即可实现大扭矩加载，节能高效。

   • 应用：齿轮啮合效率、疲劳寿命、噪声振动、差速性能等综合功能测试的核心设备。

4. 光谱仪（直读/荧光）

   • 原理：物质受激（电弧、火花或X射线）后发射特征光谱，通过分析光谱波长和强度确定元素成分及含量。

   • 应用：对来料钢材、铸件进行快速无损成分验证。

5. 清洁度分析系统

   • 原理：由清洗机、过滤装置、显微镜或颗粒计数天平组成。将清洗液中的污染物过滤到滤膜上，通过称重法（mg/件）或图像/激光颗粒计数法（尺寸与数量分布）进行量化分析。

   • 应用：差速器装配前后内部清洁度的定量控制，是预防早期磨损的关键。

6. 金相图像分析系统

   • 原理：将制备好的试样置于光学显微镜下，通过数字摄像头采集图像，利用软件进行组织识别、晶粒度评定、层深测量等。

   • 应用：硬化层深度测定、表面与心部组织评级、非金属夹杂物分析。

通过上述系统化的检测体系，可全面覆盖差速器从原材料、零部件到总成品的质量特性，确保其满足设计功能与可靠性要求，适配不同行业的应用场景。
