调压阀检测技术内容

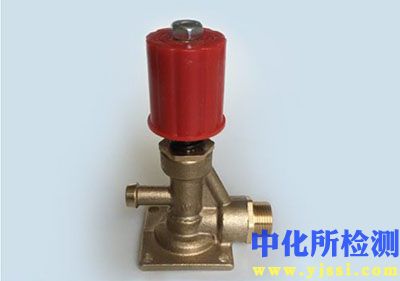

调压阀是工业及民用管路系统中用于精确控制下游压力、保障系统安全与稳定的关键设备。其性能检测是确保设备可靠运行、预防事故的核心环节。

一、 检测项目分类及技术要点

调压阀的检测项目主要分为性能测试、密封性测试和材料与结构检查三大类。

1. 性能测试

• 调压精度与稳定性：

  • 技术要点：在规定流量范围内，测量出口压力对设定值的偏差。关键指标包括静态特性（关闭压力P2s、工作压力P2c）和动态特性（压力回差、重复性精度）。精度等级通常要求为±5%至±15%设定压力，高精度应用要求可达±1%。

  • 测试方法：逐步增加或减小入口压力与流量，记录出口压力波动。需进行流量特性曲线（出口压力 vs. 流量）和压力特性曲线（出口压力 vs. 入口压力）测试。

• 关闭压力 (Lock-up Pressure)：

  • 技术要点：当流量降至零时，出口压力上升并稳定的最高值。必须低于系统安全阀的起跳压力，并满足相关标准（如EN 334、GB 27790）规定的超压限制。

• 工作压力范围与最大/最小流量：

  • 技术要点：验证阀芯在全开至关闭过程中，出口压力维持在设定范围内的能力。需确定阀门的最大通过能力 (Qmax) 和稳压最小流量 (Qmin)。

• 响应时间：

  • 技术要点：下游压力因需求变化或上游扰动后，阀门恢复设定压力所需的时间。对于快速波动的工况（如天然气加气站、实验室气体系统）至关重要，通常要求毫秒级响应。

2. 密封性测试

• 内泄漏（阀座密封）：

  • 技术要点：在阀门关闭状态下，向入口施加最高工作压力（或1.1倍公称压力），检测出口端的泄漏率。通常采用气泡法（浸水试验）或精密压力衰减法。标准允许泄漏率极低，如GB/T 12245规定对于金属密封，泄漏量不得超过最大流量的0.01%。

• 外泄漏（壳体与法兰密封）：

  • 技术要点：对整个阀门加压至1.5倍公称压力进行壳体强度试验，保压期间检查阀体、法兰等连接处有无渗漏或永久变形。需遵循ASME B16.34、ISO 5208等标准。

3. 材料与结构检查

• 材质分析：验证阀体、阀芯、膜片等关键部件的材料是否符合规范（如ASTM、DIN），特别是用于腐蚀性介质或低温环境的阀门。

• 膜片/弹簧疲劳测试：模拟长期压力循环，评估其使用寿命和可靠性。

• 外观与尺寸检查：包括连接法兰规格、内部清洁度、标识完整性等。

二、 各行业检测范围的具体要求

不同行业因介质、压力、安全等级不同，对调压阀检测有特定标准。

1. 城镇燃气行业

• 标准依据：EN 334、GB 27790《城镇燃气调压器》、CJ/T 449《燃气过滤器》。

• 具体要求：

  • 安全放散阀：必须测试其起跳压力和回座压力，确保在超压时可靠开启。

  • 紧急切断阀：需测试其触发响应时间和关闭后的密封等级。

  • 耐久性：要求通过至少3万次（家用）至10万次（工业用）的循环动作测试。

  • 气候适应性：需进行高低温（-20℃至60℃）环境下的性能测试。

2. 石油化工与过程工业

• 标准依据：API 6D（管线阀门）、IEC 61508/61511（功能安全）。

• 具体要求：

  • 高压与腐蚀性介质：检测需考虑氢气环境下的氢脆、硫化氢应力腐蚀（SSC）等特殊材料测试。

  • 防火安全设计：部分阀门需通过API 607/6FA防火测试。

  • SIL等级验证：作为安全仪表系统（SIS）一部分的调压阀，需进行失效模式与影响分析（FMEA） ，验证其安全完整性等级（SIL 2/3） ，包括诊断覆盖率、平均无危险失效时间（MTTFd）等量化评估。

3. 电力行业（锅炉给水、蒸汽系统）

• 标准依据：ASME B16.34、IEC 60534（工业过程控制阀）。

• 具体要求：

  • 高温高压性能：重点检测在高温（>300℃）饱和蒸汽或过热蒸汽下的密封性能和材料蠕变影响。

  • 抗气蚀与噪音：对给水调节阀，需通过流量试验评估其气蚀系数和噪音水平，确保长期运行无空化损伤。

4. 实验室及特种气体

• 标准依据：SEMI F20（半导体设备）、CGA E-4（美国压缩气体协会）。

• 具体要求：

  • 超高纯净度与密封性：内泄漏率要求极高，需使用氦质谱检漏仪，泄漏率要求常低于1×10⁻⁹ Pa·m³/s。

  • 材料兼容性与脱气：阀门内表面需经电解抛光（EP）处理，并进行颗粒物和重金属析出测试。

  • 压力稳定性：对分析仪器供气的调压阀，其压力波动需小于±0.1%。

三、 检测仪器的原理和应用

1. 综合性能测试台

• 原理：集成精密压力传感器（压阻式/压电式）、高精度流量计（涡轮/质量流量计）、数据采集与控制系统。通过PLC或计算机程序控制上游压力调节器和下游流量调节阀，自动完成测试循环并生成特性曲线。

• 应用：用于出厂测试和型式试验，可测量精度、关闭压力、流量特性等所有关键性能参数。

2. 压力传感器与校准器

• 原理：采用高精度（0.075级或更高）压电或硅谐振传感器作为标准表。数字压力校准器内置压力发生模块（电动泵/减压阀）和比较电路。

• 应用：现场或实验室校准调压阀的压力设定点和仪表读数。是验证调压精度的基础工具。

3. 泄漏检测设备

• 气泡检漏槽：用于阀座内泄漏的初检，直观但精度有限。

• 压力衰减/增压检漏仪：通过监测密闭测试回路内的压力变化来计算泄漏率，精度可达0.001 cc/min。

• 氦质谱检漏仪：最高精度的检测手段。将被测阀抽真空后，在外部喷氦气或用氦气加压，通过质谱仪检测氦离子流来定位和定量泄漏，灵敏度极高。

4. 流量测量装置

• 音速喷嘴/临界流文丘里喷嘴：作为标准流量计，利用气体在喉部达到音速后流量仅与上游条件相关的原理，提供高精度、可溯源的流量测量。

• 涡轮/质量流量计：作为工作级仪表，在测试台中实时监测流量变化。

5. 无损检测与材料分析设备

• 超声波测厚仪：用于在役阀门阀体壁厚检测。

• X射线荧光光谱仪（XRF）：用于现场快速材料牌号鉴定。

• 内窥镜：用于检查阀门内部腔体、膜片及阀口的状况。

检测数据记录与报告：现代检测过程要求全程记录时间戳、压力、流量、温度等原始数据，并生成符合标准格式的电子报告，确保结果的可追溯性。定期使用经计量机构校准的标准器对检测系统进行溯源，是保证数据准确可靠的根本前提。
