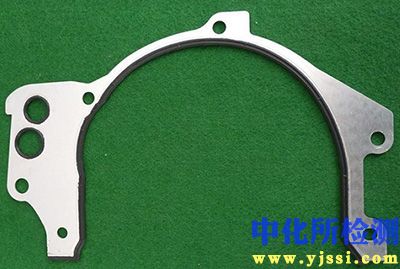

垫套检测详细技术内容

1. 检测项目分类及技术要点

垫套检测涵盖材料、几何尺寸、力学性能、环境适应性及功能性五大类，以确保其满足密封、支撑、缓冲、绝缘或防护等设计要求。

• 1.1 材料性能检测

  • 物理化学性质：测定材料密度、硬度（邵氏A、D或洛氏）、成分（通过光谱分析或FTIR红外光谱鉴别高分子材料）、耐介质性（在指定油类、酸、碱、溶剂中浸泡后的体积变化率、重量变化率及硬度变化）。

  • 热学性能：评估热空气老化后的拉伸强度变化率、拉断伸长率变化率及硬度变化（依据标准如ASTM D573）；测定低温脆化温度；分析材料的线膨胀系数。

  • 关键指标示例：丁腈橡胶（NBR）的丙烯腈含量（18%-50%不等）直接影响其耐油性；氟橡胶（FKM）的氟含量（通常>65%）决定其耐高温和耐化学性上限。

• 1.2 几何尺寸与形位公差检测

  • 基础尺寸：使用高精度卡尺、千分尺、投影仪或三坐标测量机（CMM）测量内径、外径、截面直径/厚度、宽度等。关键尺寸公差通常要求控制在±0.10mm至±0.25mm范围内，精密应用要求可达±0.05mm。

  • 形位公差：评估圆度、圆柱度、平面度、平行度等。对于金属缠绕垫、波齿垫等复杂结构，需严格控制自由高度及压实后的回弹高度。

• 1.3 力学与密封性能检测

  • 压缩-回弹性能：在压缩试验机上，测量垫套在特定压缩率（如25%、40%）下的应力，以及卸载后的永久变形率（压缩永久变形，如ASTM D395）。低变形率（如<15%）是长期密封可靠性的关键。

  • 拉伸性能：测定拉伸强度、拉断伸长率及定伸应力，反映材料韧性与抗撕裂能力。

  • 蠕变松弛性能：模拟长期受压状态，测量密封应力随时间的衰减，是评估法兰连接长期密封完整性的核心指标。

  • 密封性测试：在专用密封试验台上，使用氮气、氦气或水，在规定装配扭矩和压力下，检测垫套的泄漏率。金属垫片常要求达到“零泄漏”标准。

• 1.4 环境适应性检测

  • 耐候性与耐辐照性：对户外或特种环境用垫套，测试其抗紫外线（QUV老化）、臭氧（臭氧老化箱）、以及γ射线或电子束辐照后的性能衰减。

  • 阻燃性：航空、船舶等领域要求垫套材料通过UL94 V-0、V-1等级，或通过氧指数（LOI）测试。

• 1.5 功能特性检测

  • 导电/绝缘性能：测量体积电阻率或介电强度，用于电子或电力设备。

  • 导热性能：测定导热系数，用于散热或隔热应用。

2. 各行业检测范围的具体要求

不同行业因工况差异，对垫套检测的侧重点和标准截然不同。

• 2.1 石油化工与能源电力

  • 工况特点：高温高压（可达600°C/30MPa）、腐蚀性介质（H₂S、酸、碱）。

  • 核心要求：

    • 材料：金属垫片（齿形垫、缠绕垫）需进行化学成分全分析，确保耐腐蚀元素（如Mo、Ni）含量达标；非金属垫片（石墨、PTFE）需严格控制氯、硫含量，以防对金属法兰造成应力腐蚀。

    • 性能：重点检测高温高压下的紧密度（如ASME PCC-1要求的泄漏率<100 ppm）、应力松弛及耐硫化物应力腐蚀开裂（SSC）性能。

    • 标准：遵循ASME B16.20、API 6A、ISO 15848等严格标准。

• 2.2 航空航天

  • 工况特点：极端温度交变（-55°C至200°C以上）、燃油、液压油、高压空气、高振动。

  • 核心要求：

    • 材料：必须符合AMS（宇航材料规范）、MIL（美军标）系列标准。需进行详尽的材料认证，包括批次追踪。

    • 性能：极端温度下的压缩回弹、耐Skydrol等磷酸酯液压油、低逸出（防止污染光学器件）、阻燃是强制性检测项目。所有性能数据需具备极高的可重复性与统计可靠性。

    • 无损检测：对关键部位金属垫圈，100%进行荧光渗透（FPI）或涡流探伤以排查裂纹缺陷。

• 2.3 汽车制造

  • 工况特点：发动机高温机油、变速箱ATF油、冷却液、宽温域。

  • 核心要求：

    • 发动机/变速箱：重点检测垫片（如气缸垫）的密封爆发压力（可达20MPa以上）、高温蠕变松弛特性及对冷却液的抗渗性。

    • 材料：需通过主机厂认可的油品（如SAE 5W-30机油、DOT4制动液）长期浸泡测试。

    • 环保性：需满足ELV（报废车辆指令）等对重金属（Pb、Cd、Hg、Cr⁶⁺）含量的限制要求。

• 2.4 食品与制药

  • 工况特点：接触食品、药品，需清洁消毒（CIP/SIP），可能存在酸碱环境。

  • 核心要求：

    • 法规符合性：材料必须通过FDA 21 CFR 177.2600、EU 10/2011或USP Class VI等认证，确保无毒、无味、不迁移。

    • 卫生设计：表面光洁度（Ra值）需检测，确保易清洁、无微生物藏匿死角。

    • 耐温与耐腐蚀：能耐受多次高温蒸汽灭菌（如121°C/30分钟）及清洗剂腐蚀。

3. 检测仪器的原理和应用

检测精度依赖于齐全的仪器设备，其原理与应用如下：

• 3.1 材料成分与结构分析仪器

  • 傅里叶变换红外光谱仪（FTIR）：利用红外光与分子化学键的共振吸收，产生特征指纹光谱，用于快速鉴别橡胶、塑料等高分子材料的基体类型，并定性分析填料和添加剂。

  • 电感耦合等离子体光谱仪（ICP-OES/MS）：样品在高温等离子体中激发，通过测量特征波长（OES）或质荷比（MS）进行元素定性与定量分析，精确测定金属垫片合金成分及有害元素含量。

  • 扫描电子显微镜（SEM）与能谱仪（EDS）：SEM提供高分辨率微观形貌（如断口、填料分散），EDS进行微区元素成分分析，用于失效分析。

• 3.2 力学与密封性能试验机

  • 万能材料试验机：配备高低温环境箱，可执行拉伸、压缩、蠕变松弛等测试。通过传感器测量力与位移，计算应力-应变曲线及各项力学参数。

  • 垫片综合性能试验机：专用设备，可模拟法兰连接工况，精确控制螺栓载荷、介质压力（内压）和温度，实时测量垫片的压缩量、回弹量及泄漏率（通过质谱检漏仪或气泡法），是评价垫片密封性能的核心设备。

• 3.3 尺寸与形貌测量仪器

  • 三坐标测量机（CMM）：通过精密探头在三维空间内采点，结合软件进行复杂几何尺寸和形位公差的精密测量，精度可达微米级，适用于复杂形状垫套的全尺寸检测。

  • 激光扫描仪/光学轮廓仪：非接触式测量，快速获取垫套表面的三维点云数据，用于分析平面度、微观轮廓、体积等。

• 3.4 环境模拟与老化测试设备

  • 高低温交变试验箱：程序化控制温度循环，模拟实际使用或加速老化条件。

  • 耐介质试验装置：将试样浸泡在标准油品或化学试剂中，在规定温度和时长后，精确测量其物理性能变化。

  • 热重分析仪（TGA）与差示扫描量热仪（DSC）：TGA测量材料质量随温度的变化，分析分解温度、填料含量；DSC测量热流变化，确定玻璃化转变温度（Tg）、熔融温度（Tm）及固化/氧化反应热，为材料耐温性提供数据支持。
