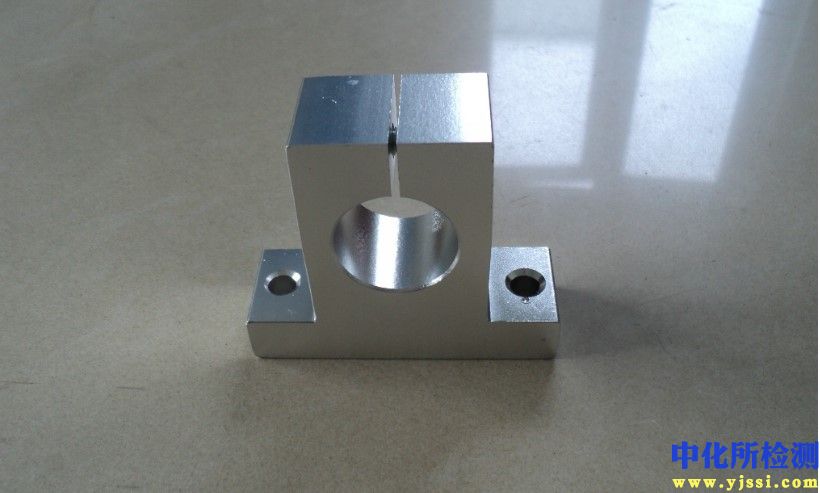

支承座检测技术规范

1. 检测项目分类及技术要点

支承座的检测项目可系统性地分为三大类：几何精度检测、材料与性能检测、装配与功能检测。

• 1.1 几何精度检测

  • 尺寸公差： 关键尺寸包括轴承安装孔的内径、圆度、圆柱度；底座安装孔的孔距、孔径；整体高度、宽度等。通常采用GB/T 1800系列或ISO 286标准，精度等级根据应用场合从IT6到IT9不等。

  • 形位公差： 核心项目包括：

    • 平面度： 底座安装面的平面度是确保平稳接触、防止变形的基础，通常要求不超过0.01-0.05mm/m。

    • 平行度与垂直度： 轴承孔轴线对底座安装面的平行度或垂直度至关重要，直接影响传动轴线的对中，公差常控制在0.01-0.03mm范围内。

    • 同轴度： 对于剖分式支承座或双轴承座，两孔同轴度要求严格，通常为Φ0.01-Φ0.05mm。

    • 位置度： 安装孔组的位置度影响整体装配。

  • 表面粗糙度： 轴承安装孔表面粗糙度Ra值通常要求0.8-1.6μm，以保障轴承外圈的配合精度；底座安装面Ra值一般为1.6-3.2μm。

• 1.2 材料与性能检测

  • 材料成分： 采用光谱分析仪对铸铁（如HT250）、铸钢（如ZG270-500）或球墨铸铁（QT450-10）等进行化学成分验证，确保材料牌号符合要求。

  • 机械性能： 主要检测抗拉强度、屈服强度和布氏硬度（HB）。例如，灰铸铁HT250的抗拉强度需≥250MPa，硬度范围约为HB180-250。

  • 内部缺陷： 使用超声波探伤（UT）检测内部缩孔、夹杂；磁粉探伤（MT）或渗透探伤（PT）检测表面及近表面裂纹、气孔。验收标准依据GB/T 9444或ASTM E125等。

  • 金相组织： 评估基体组织（如珠光体含量）、石墨形态（对铸铁）等，确保铸造和热处理质量达标。

• 1.3 装配与功能检测

  • 配合检验： 验证轴承与轴承孔的配合性质（通常为过渡配合或微间隙配合），使用内径千分表和外径千分尺进行测量对比。

  • 游隙检查： 对于带预装轴承的单元，需检查轴承的径向游隙是否在规定范围（通常为C0或CN级）。

  • 密封性能： 对有密封要求的支承座，进行模拟工况的防尘、防水试验（如IP54、IP65等级测试）。

  • 旋转灵活性： 手动旋转预装轴承的轴，感受有无卡滞、异响。

2. 各行业检测范围的具体要求

• 2.1 通用机械与工业传动领域

  • 遵循通用国家标准，如GB/T 7813（带座外球面球轴承）等。检测重点在于尺寸互换性、基本旋转精度和寿命。形位公差要求中等，材料以灰铸铁为主，常规无损检测即可。

• 2.2 风电与重型装备领域

  • 要求极端严格。偏航、变桨轴承的支承座需承受复杂交变载荷。除常规项目外，必须进行：

    • 高精度三维测量： 关键安装面的形位公差常要求≤0.02mm。

    • 全截面超声波探伤： 按EN 12680等标准，严格控制内部缺陷等级。

    • 疲劳性能评估： 通过应变片测试关键部位的疲劳强度。

    • 材料低温冲击韧性测试： 尤其用于寒冷地区。

• 2.3 高速机床与精密设备领域

  • 核心诉求是高刚性、高精度和低热变形。

    • 几何精度达微米级： 轴承孔圆度、圆柱度常要求≤0.005mm，安装面平面度≤0.01mm/m。

    • 材料稳定性检测： 采用人造花岗岩或高级铸铁，需进行长时间自然时效或人工时效处理，并进行残余应力检测（如X射线衍射法）。

    • 动平衡测试： 高速主轴单元的支承座组件可能需要进行整体动平衡校正。

• 2.4 轨道交通领域

  • 强调安全性与可靠性。依据EN 15085（轨道车辆焊接）等标准。

    • 严格的焊接质量检测： 焊缝100%进行磁粉或超声波探伤。

    • 冲击与振动测试： 模拟运行环境，进行台架振动疲劳试验。

    • 防火与阻燃性能： 特定区域用支承座材料需满足相关阻燃标准。

• 2.5 食品医药与化工领域

  • 侧重清洁度与耐腐蚀性。

    • 表面处理检测： 检查电镀（如镀锌）、达克罗或不锈钢材质的钝化层质量，进行盐雾试验（如NSS试验≥72h）。

    • 清洁度与颗粒物检测： 清洗后对表面进行擦拭取样，分析污染物颗粒尺寸和数量。

    • 材料无毒无害验证： 需提供材料符合FDA或EU 1935/2004等相关法规的证明文件。

3. 检测仪器的原理和应用

• 3.1 几何尺寸测量仪器

  • 三坐标测量机（CMM）： 基于精密机械结构与接触/非接触式测头，通过空间点坐标采集进行尺寸、形位公差的综合评定。是检测复杂轮廓和空间位置度的核心设备，测量不确定度可达（1.5+L/350）µm。

  • 激光跟踪仪： 利用激光干涉测距和角度编码器，对大型支承座（如风电）进行大空间范围内的三维尺寸测量，精度可达±10ppm。

  • 数字式高度规、千分尺、内径量表： 用于常规尺寸的快速、接触式测量。

• 3.2 表面与微观检测仪器

  • 轮廓仪/粗糙度仪： 采用金刚石触针划过表面，将垂直位移转换为电信号，从而测得Ra、Rz等参数。

  • 金相显微镜： 对抛光侵蚀后的试样进行显微组织观察和拍照分析，评估材料质量。

• 3.3 材料与内部缺陷检测仪器

  • 直读光谱仪（OES）： 通过电弧/火花激发样品原子，测量特征光谱波长和强度进行定性定量成分分析，数十秒内可得全元素报告。

  • 超声波探伤仪（UT）： 利用压电晶片产生高频超声波（1-20MHz）传入工件，通过接收缺陷处反射回波的时间和幅度判断内部缺陷位置与大小。

  • 磁粉探伤仪（MT）： 对铁磁性材料工件磁化后，表面缺陷处磁力线外泄形成漏磁场，吸附磁粉形成磁痕显示。主要用于表面及近表面缺陷检测。

  • X射线应力测定仪： 基于布拉格定律，通过测量衍射角的变化计算材料表层的残余应力值。

• 3.4 性能与功能测试设备

  • 万能材料试验机： 对取样试样进行拉伸、压缩、弯曲试验，获取应力-应变曲线及强度数据。

  • 布氏/洛氏硬度计： 通过压头在特定载荷下压入材料表面产生的压痕尺寸或深度来表征材料硬度。

  • 环境试验箱： 模拟高低温、湿热、盐雾等环境，测试支承座的耐候性与密封性能。

  • 振动试验台： 通过激振器对安装好的支承座施加特定频率和振幅的振动，测试其动态响应和疲劳寿命。
