风挡测试技术内容

风挡测试是评估飞机、高铁、汽车等交通工具及建筑幕墙用透明材料（主要为无机玻璃与有机玻璃层压结构）在极端环境与载荷下安全性与可靠性的系统性试验。其核心是验证风挡在承受气动压力、温度冲击、飞鸟撞击等严酷条件时的结构完整性与功能保持性。

1. 检测项目分类及技术要点

风挡测试主要分为三大类：力学性能测试、环境适应性测试和特种性能测试。

1.1 力学性能测试

• 静压强度测试：

  • 技术要点：模拟飞行或运行中的最大气动压差载荷。试样被固定在专用压力舱上，以恒定的速率增压至规定值（如飞机风挡常压至2倍最大工作压差）并保压。监测点应变、位移及有无目视可见损伤。关键指标为极限破坏压力和残余强度（破坏后仍能承受的规定压力）。

  • 数据要点：保压时间通常不少于3秒；压力加载速率需严格控制（如≤1 psi/s），以避免动态效应影响结果。

• 疲劳强度测试：

  • 技术要点：模拟反复变化的舱内外压差循环。在压力舱内对试样施加交变压力载荷，循环次数可达数万至数十万次（如民航客机要求≥10,000次循环，压力范围从0到最大工作压差）。监测疲劳裂纹的萌生与扩展。

  • 数据要点：循环波形通常为正弦波或三角波，频率一般低于1Hz，以避免热效应。

• 抗冲击性能测试：

  • 鸟撞测试：使用空气炮将规定质量的仿真鸟体（常用明胶制成）以特定速度（如飞机起飞/着陆速度+适航规定余量）投射至风挡。评估风挡是否被穿透、整体结构是否保持完整、碎片是否侵入驾驶舱。

  • 硬物冲击测试：使用规定的钢球或铝弹（如227g、1kg）从特定高度自由落体或投射，评估其抗冰雹、碎石等外来物撞击的能力。

  • 技术要点：高速摄影（帧率≥10,000 fps）记录撞击过程，分析变形、裂纹传播模式。

1.2 环境适应性测试

• 温度-压力综合测试：

  • 技术要点：验证风挡在极端温度下承受压差的能力。将试样置于环境舱中，先稳定在极端高温（如+70°C）或低温（如-50°C），然后在规定时间内（如≤5分钟）施加规定的压力载荷。重点关注玻璃与中间层（PVB、SGP等）、边缘连接材料在不同热膨胀系数下的应力状态。

• 循环老化测试：

  • 技术要点：模拟长期服役中的阳光、热量、湿度影响。将试样置于可控制紫外线（UV）辐照度、温度和湿度的老化箱中，进行数百至上千小时的循环暴露（如依据SAE J2239标准）。测试后检查光学畸变、脱胶、气泡、表面龟裂及附着力下降等问题。

• 防雾与除霜性能测试：

  • 技术要点：评估风挡电加热系统或涂层效能。在低温高湿环境中（如-20°C，相对湿度≥85%），对风挡外表面降温使其内侧结雾/霜，然后启动加热系统，记录视野关键区域（如驾驶员主视区）达到规定清晰度所需的时间。

1.3 特种性能测试

• 光学性能测试：

  • 技术要点：包括光学畸变（使用网格投影、莫尔条纹或数字图像相关法检测由应力或厚度不均引起的折射率变化）、透光率（使用分光光度计测量，通常要求≥70%）、雾度（评估材料散射光的能力，影响雾天清晰度）。

• 电学性能测试：

  • 技术要点：针对具有导电膜（加热、防冰、天线）的风挡。测试表面电阻均匀性、加热功率密度与分布、介电强度（防止高压击穿）以及天线信号传输效率（VSWR驻波比等）。

2. 各行业检测范围的具体要求

2.1 民用航空

• 依据标准：美国联邦航空条例FAR Part 25/欧洲航空安全局CS-25、RTCA DO-160G（环境试验）。

• 具体要求：

  • 鸟撞：根据飞机最大起飞重量，要求能承受1.8kg（4lb）至3.6kg（8lb）鸟体在相应巡航速度下的撞击（如海平面0-8000英尺，速度≥250节）。

  • 静压：必须能承受最大座舱压差（通常为8-9 psi）的1.33倍而不破坏，且在破坏后能承受一段时间（如飞机制定下降程序所需时间）的持续压差载荷。

  • 温度：需在-54°C至+70°C的温度范围内满足全部性能要求。

  • 除霜/除雾：主风挡必须在规定时间内（如FAR 25.773要求2分钟内）提供足够清晰的视野。

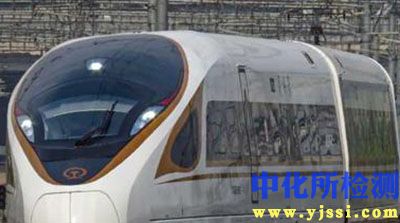

2.2 轨道交通（高速列车）

• 依据标准：EN 12663（结构要求）、EN 14752（车门车窗）、EN 15152（抗飞弹冲击）。

• 具体要求：

  • 抗冲击：司机室前风挡需能承受1kg铝弹以最高运营速度冲击而不穿透，内层玻璃不能产生大于5mm的碎片飞溅。

  • 静载：需承受±6000 Pa的气动载荷以及交变压力疲劳试验（如±3000 Pa，2×10^6次）。

  • 光学：司机视野区域的光学畸变角通常要求≤2′（分）。

2.3 汽车行业

• 依据标准：国家标准GB 9656（安全玻璃）、ECE R43（欧洲）、FMVSS 205（美国）。

• 具体要求：

  • 人头模型冲击：以规定质量（如10kg）和速度（如24.1 km/h）冲击风挡内部，要求中间层能有效粘附碎片，防止人员穿透。

  • 抗穿透性：用2260g钢球从4米高自由落体冲击，钢球不得完全穿透试样。

  • 耐环境：需通过高温（80°C）、低温（-40°C）、耐辐照（1000小时）、耐湿等试验后，再进行光学和力学性能测试。

2.4 建筑幕墙

• 依据标准：国家标准GB/T 21086、美国ASTM E330。

• 具体要求：

  • 抗风压性能：模拟风荷载，进行正负压静态变形（如1/60挠度）和反复受压（如±1.0 P3，5000次）测试，测试后不应有功能损坏。

  • 抗霰弹冲击：依据安保等级，用特定霰弹袋（如45kg、100kg）冲击，评估其防坠落及防穿透能力。

3. 检测仪器的原理和应用

3.1 万能材料试验机/专用压力舱

• 原理：通过伺服液压或电动系统对密闭于舱体内的风挡试样施加精确控制的压力（正压或负压）。压力传感器和位移传感器实时反馈信号。

• 应用：主要用于静压强度、疲劳强度测试。配备高低温环境箱可进行温度-压力综合测试。

3.2 空气炮/冲击试验机

• 原理：空气炮利用压缩气体瞬间释放，驱动活塞将弹托（装载鸟体或弹体）在长炮管内加速至预定速度。冲击试验机多采用重力落体或摆锤原理。

• 应用：鸟撞试验、硬物冲击试验。需配备高速摄影系统和测速装置（激光光幕或高速摄像机测速）。

3.3 环境试验箱

• 原理：通过压缩机制冷、电加热器加热、蒸汽加湿及除湿系统，精确控制箱内温度（-70°C至+150°C）和湿度（20%至98% RH）。紫外线老化箱则使用特定波长的UV灯管模拟日光破坏效应。

• 应用：高低温存储、温度循环、湿热循环、紫外老化等环境适应性试验。

3.4 光学测量系统

• 原理：

  • 畸变仪：基于莫尔条纹法或数字图像相关（DIC）法。将规则的光栅投影透过风挡，畸变会导致接收端的光栅图像发生扭曲，通过分析扭曲程度计算光学偏差角。

  • 透光率/雾度仪：采用积分球结构。光源发出的平行光束通过试样，直透射光被积分球收集以测量透光率；散射光被另一个积分球收集以测量雾度。

• 应用：定量评估风挡的光学质量，确保视野清晰、无失真。

3.5 热成像仪与数据采集系统

• 原理：热成像仪通过探测物体表面的红外辐射生成温度场图像。多通道数据采集系统同步记录来自热电偶、应变片、压力传感器的模拟信号。

• 应用：在除霜/除雾测试中，实时监测风挡表面的温度均匀性和升温速率；在静压或冲击测试中，同步采集应力、位移、压力等多物理场数据，用于综合分析失效机理。
