拉线测试技术内容

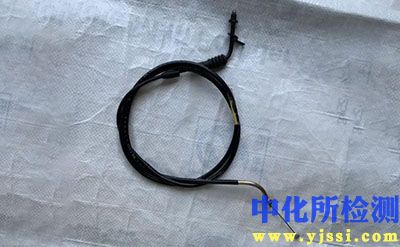

拉线测试，亦称线缆测试或导通/绝缘测试，是电气安全、工程质量控制和设备可靠性评估中的基础且关键的检测手段。其核心目的是验证线缆、导线或电气回路的连接正确性、连续性、绝缘完整性及电气性能是否符合标准。

1. 检测项目分类及技术要点

拉线测试主要分为四大类，每类包含具体的技术参数和测试要点：

1.1 导通性/连续性测试

• 技术目的：确认线路无断路，连接点接触良好，回路电阻在允许范围内。

• 技术要点：

  • 低电阻测量：使用低电压直流信号（通常为安全电压），测量被测导线或回路两端的电阻。优质连接电阻应接近零欧姆，具体允许阈值根据线材规格、长度和应用标准确定（例如，对于电力线路，每公里直流电阻有明确上限）。

  • 多点测试与标识：在多芯电缆或复杂线束中，需逐对测试并标识，确保与接线图一致，即“对线”或“寻线”。

  • 接触电阻：重点关注端子、接头和开关触点处的连接质量，接触电阻过高会导致发热和性能下降。

1.2 绝缘电阻测试

• 技术目的：评估绝缘材料阻止电流泄漏的能力，发现绝缘老化、受潮、破损或污染等缺陷。

• 技术要点：

  • 高压直流测试：向绝缘体施加高于工作电压的稳定直流电压（常用测试等级如250V、500V、1000V、2500V、5000V等），测量流经绝缘体的泄漏电流，并计算得出绝缘电阻值（单位：MΩ）。

  • 吸收比与极化指数：对于大型电气设备（如变压器、电机），需测量加压后不同时间点（如15秒和60秒， 1分钟和10分钟）的绝缘电阻比值。吸收比（R60s/R15s）和极化指数（R10min/R1min）能更有效地判断绝缘是否受潮或存在整体性缺陷，排除表面影响。

  • 测试环境：结果受温度、湿度影响显著，需记录环境条件并与历史数据或标准要求比较。

1.3 耐压测试（介电强度测试）

• 技术目的：验证绝缘体在短时承受过电压（远高于额定工作电压）的能力，是破坏性（或非破坏性）强度试验。

• 技术要点：

  • 交流（工频）耐压：最常用。施加频率为50/60Hz的正弦交流高压，持续规定时间（通常1分钟），观察是否发生击穿或闪络。试验电压一般为额定电压的2-4倍，具体严格遵循相关产品标准（如IEC 60335， GB 4706）。

  • 直流耐压：主要用于电力电缆、电容器等容性负载，所需设备容量小。但电场分布与交流不同，对发现局部缺陷更有效，但不能完全替代交流耐压。

  • 泄漏电流监测：在耐压测试中同步监测泄漏电流，其值不应超过标准规定的限值。

1.4 其他关联电气参数测试

• 导体直流电阻测试：精确测量单位长度导体的直流电阻，是评估导体材料、截面积和连接质量的重要指标，关乎线路损耗和载流量。

• 线路或护套完整性测试：如使用音频发生器与探头进行故障定位，或对屏蔽电缆进行屏蔽层连通性与屏蔽效能测试。

2. 各行业检测范围的具体要求

不同行业因电压等级、安全规范和功能需求不同，对拉线测试的要求存在显著差异。

2.1 建筑工程（民用与工业电气安装）

• 遵循标准：IEC 60364系列、GB 50303《建筑电气工程施工质量验收规范》。

• 具体要求：

  • 所有回路：必须进行导通性测试，确保极性正确（火、零、地）。

  • 绝缘电阻：低压线路（如220/380V）测试电压500V DC，绝缘电阻值不应低于0.5 MΩ（规范有分路要求）。潮湿环境或控制线路要求可能更高。

  • 接地连续性：保护接地导体（PE线）的电阻必须极低，通常要求从配电箱到最远插座，回路电阻（含PE线）需满足自动切断电源的保护条件，并通过专用接地电阻测试仪验证。

2.2 电力工业（发电、输配电）

• 遵循标准：IEC 60229、IEEE Std 400、DL/T 596《电力设备预防性试验规程》。

• 具体要求：

  • 高压电力电缆：进行直流耐压试验并同步测量泄漏电流，或采用交流变频谐振耐压系统进行现场交接试验。绝缘电阻测试作为日常巡检项目。

  • 变压器、发电机、电动机：绝缘电阻和吸收比/极化指数是必测项目。耐压试验为交接和重要大修后的关键试验。

  • 要求严格：试验电压高、容量大，需专业设备和操作资质，并严格进行放电和安全防护。

2.3 汽车制造与航空航天

• 遵循标准：ISO 6722、SAE J1128、AS50881等。

• 具体要求：

  • 线束测试：使用自动化多通道测试系统，一次性完成整车或分线束所有导线的导通性（含错接、短路、断路） 和绝缘电阻测试，效率与可靠性要求极高。

  • 耐压测试：对涉及高压系统（如电动汽车动力电池、驱动电机线束）施加更高的直流或交流耐压（如AC 1500V或DC 3000V级）。

  • 环境适应性：可能要求在高温、振动等环境应力试验后进行复测。

2.4 轨道交通（铁路、地铁）

• 遵循标准：EN 50155、IEC 61373及相关车辆技术规格。

• 具体要求：

  • 机车车辆线缆：进行严格的导通、绝缘（通常要求≥100 MΩ @ 500V DC）和耐压测试（如额定电压≤100V的电路，耐压AC 750V/1min）。

  • 信号与通信电缆：除基本绝缘测试外，还需进行特性阻抗、串扰、衰减等传输性能测试。

2.5 数据通信与网络布线

• 遵循标准：TIA/EIA-568、ISO/IEC 11801。

• 具体要求：

  • 认证测试：远超基础拉线测试。使用专业网络分析仪，测试内容包括：接线图、长度、插入损耗、近端串扰、回波损耗、衰减串扰比等多项参数，确保支持高速数据传输（如Cat 6A， Cat 8， 光纤OTDR测试）。

  • 验证测试：施工中的简易导通和接线图测试。

3. 检测仪器的原理和应用

3.1 基础测试仪器

• 数字万用表：用于简单的导通性和低电阻测量，精度和测试电压有限，不适用于绝缘测试。

• 绝缘电阻测试仪（兆欧表/摇表）：

  • 原理：手摇发电机或电池供电的电子式，通过电压变换电路产生高压直流（如500V， 1000V），经电压和电流采样计算电阻值。

  • 应用：最广泛的绝缘电阻测量工具，分模拟指针和数字显示两种，后者可存储数据并计算吸收比等。

3.2 综合性测试仪器

• 多功能线缆测试仪：

  • 原理：集成微处理器、可编程电压源、精密测量单元和信号发生器。可顺序或选择执行导通（低电阻）、绝缘电阻、交流/直流耐压甚至泄漏电流测试。

  • 应用：工厂生产线、设备维修、工程验收，适用于电机、家电、小型变压器等产品测试。

• 线束导通/绝缘测试系统：

  • 原理：基于矩阵开关和程控技术，通过多路复用器将测试资源（电压、测量通道）自动切换到被测线束的任意两端点，由软件控制进行高速、自动化测试。

  • 应用：汽车、航空航天、军工等领域复杂线束的全性能快速测试。

3.3 高压与专业测试设备

• 交流/直流耐压测试仪：

  • 原理：采用功率变换与高压升压技术（如逆变、倍压整流），产生可调的高压交流或直流。内置高压分压器进行采样，并精密监测输出电流（泄漏电流）。

  • 应用：电子元器件、家用电器、电力电缆、高压设备的介电强度试验。

• 电缆故障测试综合系统：

  • 原理：结合多种方法，如高压桥法（用于高阻故障）、时域反射法（向电缆发射脉冲，根据反射波形定位开路、短路或阻抗不匹配点）、冲击放电法（音频法）（对故障点施加高压使其放电，通过声磁同步探头定位）。

  • 应用：地下或长距离电力电缆、通信电缆的故障定位与诊断。

• 网络分析仪（电缆认证分析仪）：

  • 原理：基于频域或时域反射原理，在双绞线或同轴电缆上注入高频扫频信号，通过复杂的数字信号处理算法，分析各频点的各项传输参数。

  • 应用：结构化布线系统的工程验收和故障诊断。
