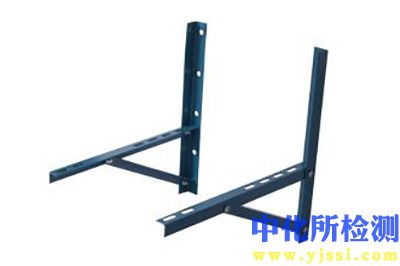

固定架测试技术规范

1. 检测项目分类及技术要点

固定架测试旨在评估其在预期寿命周期内承受力学、环境载荷及满足功能要求的能力。核心检测项目可分为以下几类：

1.1 力学性能测试

• 静态载荷测试：

  • 技术要点： 模拟固定架在安装、使用过程中可能承受的恒久或短期静态力。包括垂直静压、侧向静推、拉伸、弯曲及扭曲测试。

  • 关键参数： 最大试验载荷（通常为设计载荷的1.5-3倍）、加载速率、保载时间（通常≥24小时）、挠度或形变测量。测试后结构不得出现断裂、永久塑性变形或影响功能的损坏。

• 动态疲劳测试：

  • 技术要点： 模拟风振、设备振动、人员操作等引起的长期循环载荷。采用等幅或谱载循环。

  • 关键参数： 循环次数（通常≥2×10^6次，依据标准可能更高）、载荷幅值（通常为设计载荷的0.3-0.6倍）、频率、失效判据（裂纹萌生或扩展至临界尺寸）。

• 抗冲击测试：

  • 技术要点： 评估固定架承受意外撞击或跌落的能力。包括摆锤冲击、落锤冲击。

  • 关键参数： 冲击能量（焦耳）、冲击速度、锤头几何形状、冲击位置。测试后检查结构完整性和连接点安全性。

• 连接点强度测试：

  • 技术要点： 专门评估固定架与基础（如墙面、地面）或与被固定物之间的连接性能，如锚栓、焊接点、卡扣。

  • 关键参数： 拉拔力、剪切力、扭矩。需记录失效模式（连接件失效、基材破坏、固定架本体破坏）。

1.2 环境适应性测试

• 盐雾测试：

  • 技术要点： 评估金属部件及防护层的耐腐蚀性能。依据中性盐雾（NSS）、醋酸盐雾（AASS）或铜加速醋酸盐雾（CASS）标准。

  • 关键参数： 溶液浓度（如5% NaCl）、pH值、箱体温度（如35℃）、测试持续时间（如96-1000小时不等）。测试后评定腐蚀面积、腐蚀产物、防护层评级。

• 湿热测试：

  • 技术要点： 评估材料在高湿度、温度变化环境下的性能，如涂层附着力、金属氧化、绝缘材料性能劣化。

  • 关键参数： 温度范围（如40℃-95℃）、相对湿度（常稳定在85%-95%以上）、循环周期。

• 紫外线老化测试：

  • 技术要点： 评估聚合物材料、涂层在阳光紫外波段下的耐老化性能。

  • 关键参数： 辐照度（通常0.5-1.5 W/m² @ 340nm）、黑标温度、干湿循环、测试时长（通常数百至数千小时）。测试后评估颜色变化、粉化、光泽度损失、力学性能保持率。

• 高低温循环测试：

  • 技术要点： 评估材料在不同温度下的尺寸稳定性、内应力变化及连接可靠性。

  • 关键参数： 温度范围（如-40℃至+85℃）、转换时间、高低温保持时间、循环次数。

1.3 功能与安全测试

• 防火性能测试： 对于有防火要求的固定架（如电缆桥架、管道支吊架），需测定其耐火极限，依据标准进行燃烧性、阻燃性测试。

• 电气安全性测试： 对于可能承载带电部件的固定架，需进行接地连续性测试、绝缘电阻测试。

• 负载滑移测试： 评估被固定物在固定架上因重力或振动产生的位移倾向，确保定位可靠性。

2. 各行业检测范围的具体要求

2.1 光伏行业

• 检测重点： 抗风压与雪压（静态载荷）、抗腐蚀（C5及以上环境要求）、抗震性能（动态测试）、接地连续性。

• 具体要求： 依据IEC 61215、UL 2703等标准。静态载荷测试需模拟风压（正面/背面）及雪压，载荷值依据当地气象数据和阵列倾角计算，通常要求通过5400Pa以上风压和2400Pa以上雪压测试。动态机械载荷测试模拟风致振动。材料需通过3000小时盐雾测试或相应涂层厚度要求。

2.2 建筑幕墙与钢结构支撑

• 检测重点： 连接强度（拉拔、剪切）、三维承载能力、长期疲劳性能、防火等级。

• 具体要求： 遵循JGJ 102、JGJ 133、ASTM E488等。后置埋件的拉拔测试需进行极限值测试和位移控制下的性能测试。疲劳测试荷载幅值需考虑风压波动。防火支撑件需按GB 50016要求进行耐火极限测试，通常要求1-3小时。

2.3 通信设备安装架（机柜、天线支架）

• 检测重点： 结构刚度（防止设备位移）、振动疲劳（设备运行及风载）、环境耐久性。

• 具体要求： 依据ETSI EN 300 019、GR-63-CORE等。需进行正弦扫频振动（如5-100 Hz）、随机振动测试。天线支架需进行方向图变形量测试，确保在最大负载下形变不影响信号覆盖。

2.4 汽车零部件固定架（如电池包支架）

• 检测重点： 高周/低周疲劳、机械冲击、碰撞模拟、耐腐蚀（如循环腐蚀测试）。

• 具体要求： 遵循ISO 16750、GB/T 31467.3等。机械冲击测试加速度可达50g以上。疲劳测试需模拟路面激励载荷谱。需进行盐雾、温度冲击、湿度循环等综合环境应力测试。

2.5 电力输电线路金具与支架

• 检测重点： 拉伸/压缩强度、振动疲劳、电化学腐蚀、电弧烧伤。

• 具体要求： 遵循GB/T 2314、IEEE Std 1517.1等。需要进行额定破坏载荷测试（RBL），通常要求安全系数大于2.5。防振锤等部件需进行高周疲劳测试（>10^7次）。考虑不同金属间的电偶腐蚀测试。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理： 通过伺服电机或液压驱动加载横梁，搭配高精度负荷传感器和位移编码器，实现对试样施加精确的拉伸、压缩、弯曲、剪切等静态力。

• 应用： 执行静态载荷测试、连接点拉拔/剪切测试、材料本身的力学性能测试。可进行恒定加载或位移控制，并生成载荷-位移曲线。

3.2 动态疲劳试验机（伺服液压或电动式）

• 原理： 伺服液压系统利用液压伺服阀精确控制作动筒，输出大功率的动态力；电动式采用直线电机，精度高、维护简便。系统通过闭环控制器，按预设波形（正弦、方波、随机波或实际采集谱）对试样进行循环加载。

• 应用： 用于固定架的动态疲劳寿命测试、抗震性能测试。可搭配多轴头实现复杂受力状态模拟。

3.3 环境试验箱

• 盐雾箱： 将氯化钠溶液雾化并喷入密闭箱内，创造均匀腐蚀环境。

• 恒温恒湿箱： 通过制冷/加热系统及加湿/除湿系统，精确控制箱内温湿度。

• 紫外老化箱： 采用荧光紫外灯模拟太阳光紫外波段，通过控温喷淋模拟潮湿环境。

• 高低温冲击箱： 采用两箱法或三箱法，使试样在高温区和低温区之间快速转换。

• 应用： 分别用于盐雾测试、湿热测试、紫外老化测试、温度循环/冲击测试，评估固定架的环境耐久性。

3.4 冲击试验机

• 摆锤冲击试验机： 将摆锤提升至一定高度获得势能，释放后冲击试样，测量冲断试样消耗的能量。

• 落锤冲击试验机： 将一定质量的锤头从预定高度自由落体冲击试样，可测试部件抗冲击能力及脆性转变温度。

• 应用： 评估固定架或其材料在意外撞击下的韧性、强度及破坏模式。

3.5 数字图像相关（DIC）测量系统

• 原理： 通过两个或多个高速相机，在试样表面喷涂散斑，追踪加载过程中散斑的移动，通过三维数字图像处理算法，全场、非接触式测量位移场和应变场。

• 应用： 在静态或动态载荷测试中，用于测量固定架复杂部位的全场变形、应变集中区域、裂纹萌生与扩展，提供传统传感器难以获取的详细力学行为数据。

3.6 振动测试系统

• 原理： 由振动台（电动或液压）、功率放大器、控制系统和传感器（加速度计、力传感器）组成。控制系统驱动振动台产生所需的振动激励，传感器反馈信号形成闭环控制。

• 应用： 用于通信支架、设备安装架等的正弦扫频、随机振动及共振搜索与驻留测试，评估其动态刚度和疲劳寿命。
