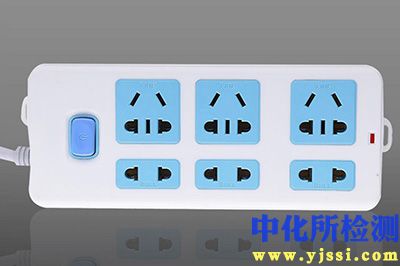

插排（移动式插座）测试技术内容

插排的安全性和可靠性直接关系到用户生命财产安全及用电设备的安全运行。其测试遵循严格的国家及国际标准，主要依据包括GB/T 2099.1-2021《家用和类似用途插头插座 第1部分：通用要求》、GB/T 2099.7-2015《家用和类似用途插头插座 第2-7部分：延长线插座的特殊要求》以及IEC 60884系列标准。

1. 检测项目分类及技术要点

检测项目可分为电气性能、机械性能、材料与热性能、环境适应性及安全防护五大类。

1.1 电气性能测试

• 电气强度（耐压测试）： 在带电部件与易触及金属部件（或绝缘材料表面的金属箔）之间施加规定时间的交流高压（如2kV/1min），评估绝缘介电强度。要求无击穿或闪络现象。

• 绝缘电阻： 用500V直流电压测试带电部件与外壳间的绝缘电阻，通常要求不小于5MΩ。

• 接地连续性： 对带接地极的插排，测量从接地插套到最远端接地端子的电阻。要求电阻值极低（通常≤0.1Ω），确保故障电流有效导通。

• 温升试验： 在额定电流下通电至热稳定，测量插头、插座端子、电缆导体等关键部位的温度。温升不得超过标准限值（如端子≤45K，外部电缆表面≤30K），以防过热引发火灾。

• 正常操作（插拔寿命）： 模拟实际使用，以特定速率（如30次/小时）进行规定次数（如5000次）的插拔循环。测试后，插排不得出现影响安全的损坏，电气强度仍需合格。

• 分断容量： 评估插座在带负载情况下安全接通和分断电流的能力。在特定的功率因数下，以规定速率进行规定次数的通断操作，试验后不应有过度烧蚀或损坏。

• 电压降： 测量在额定电流下，插排输入端与输出端之间的电压差值，以评估其导电效率，电压降过大会导致能量损耗和设备供电不足。

1.2 机械性能测试

• 结构检查与尺寸验证： 使用量规（通规、止规）验证插套和插销的尺寸、形状及间距是否符合标准，确保与对应插头的兼容性和防误插功能。

• 拔出插头所需的力： 测量将插头从插座中拔出的最小和最大力。力过小易导致松脱，过大则影响使用体验和安全拔插。

• 机械强度： 包括冲击测试（使用冲击锤对壳体、盖板施加规定能量撞击）、跌落测试（整机从指定高度跌落）和滚桶测试（对于便携式插排）。测试后壳体不得有影响安全的破损，带电部件不应变为可触及。

• 电缆固定装置测试（拉力试验）： 对电缆施加规定的拉力和扭矩（如30次拉力，每次1min，力值根据电缆规格从25N到60N不等），之后电缆位移不得超标，且接地连续性保持正常。

1.3 材料与热性能测试

• 耐热性： 将样品置于规定温度的烘箱中（如100℃±2℃）1小时，观察其变形程度，应不影响安全和使用。

• 球压试验： 对绝缘材料部件施加20N的力于一个特定尺寸的钢球上，在规定温度（如125℃）的烘箱中保持1小时。压痕直径不得超过2mm，以评估材料在高温下的抗变形能力。

• 灼热丝试验： 模拟故障过热条件，用规定温度（如850℃）的灼热丝接触样品特定部位30秒，评估其阻燃性能。要求样品不起燃，或火焰在规定时间内（如30秒）自行熄灭，且下方的铺底层不应被引燃。

• 针焰试验： 用特定高度的火焰（12mm±1mm）灼烧样品5~30秒，评估小火焰下的阻燃性能。

1.4 环境适应性测试

• 防触电保护（IP防护等级）： 通过防固体异物进入和防水试验（如IP20、IP54等），验证插排在特定环境下对人身触电的防护能力。

• 耐老化与防潮： 进行湿热处理（如温度40℃±2℃，湿度93%±3%，持续48/96小时）后，立即进行绝缘电阻和电气强度测试，评估其在潮湿环境下的绝缘性能。

• 耐腐蚀性（仅限金属部件）： 对电镀或涂层部件进行盐雾试验，评估其抗腐蚀能力。

1.5 安全防护测试（针对带附加功能的插排）

• 过载保护功能验证（如带过载保护器）： 测试保护器的动作特性（动作电流、动作时间）是否符合标准。

• 漏电保护（RCD）功能验证（如带漏电保护插座）： 测试额定剩余动作电流（IΔn，如10mA/30mA）、分断时间、在额定极限短路条件下的性能等。

• 防雷击浪涌性能验证（如带浪涌保护器SPD）： 测试其标称放电电流、电压保护水平、限制电压等参数。

2. 各行业检测范围的具体要求

测试要求因应用场景和行业而异，核心标准基础上存在特定侧重点。

• 家用及商用（通用要求）： 重点在于通用安全，如机械寿命、温升、阻燃、防触电保护。需符合GB/T 2099系列标准，强调日常使用的可靠性和对非专业用户的保护。

• 工业用插排插座： 通常需符合GB/T 11918-2014（等同于IEC 60309）系列标准。要求更为严苛：

  • 更高防护等级： 普遍要求IP44（防溅型）或IP67（防尘防水型）。

  • 更严酷的机械强度： 外壳材料更坚固，耐受冲击、油污、化学品。

  • 颜色编码： 不同电压和频率采用不同颜色外壳以作区分（如220V/380V）。

  • 带保持装置： 防止插头意外脱落。

• 信息设备用（办公、数据中心）： 除了电气安全，更关注电涌保护和电磁兼容性（EMC），防止浪涌和噪声干扰敏感电子设备。可能附加依据YD/T 2327《数据设备用网络机柜电源分配单元》等标准测试。

• 医疗场所用： 需符合GB 9706.1（医用电气设备 第1部分）相关要求，特别是对等电位接地连续性、漏电流限制有极端严格的要求，并可能需要具备防止液体侵入的特殊防护。

• 户外用/临时施工用： 防护等级是核心（至少IP44），材料需高度抗UV老化，电缆要求更柔韧耐磨损，结构上常需配备防护盖和应力缓冲装置。

3. 检测仪器的原理和应用

• 电气安全综合测试仪：

  • 原理： 集成高压源、绝缘电阻测试电压源、低电阻测量恒流源等模块，由微处理器控制，按预设程序自动切换测试项目。

  • 应用： 一站式完成电气强度、绝缘电阻、接地连续性等项目的自动化测试，提高效率并确保测试一致性。

• 温升测试系统：

  • 原理： 由大电流源提供额定电流，使用热电偶或红外热像仪（非接触式）多点监测被测部位温度，数据采集系统记录温升曲线。

  • 应用： 精确测量插头、端子、线缆等关键点在长时间通电下的温升情况。

• 寿命测试机（正常操作/机械寿命）：

  • 原理： 通过电机或气动驱动装置，模拟人手动作，以标准化行程和速率进行插头的插入和拔出循环。可集成通断负载电路。

  • 应用： 自动完成数千至上万次的插拔寿命测试及分断容量测试。

• 灼热丝试验仪/针焰试验仪：

  • 原理： 灼热丝试验仪通过大电流将特定材质的灼热丝加热至标准温度；针焰试验仪使用特定管径的燃烧器产生规定高度的小火焰。两者均以规定条件接触样品，并观察燃烧行为。

  • 应用： 定量评估绝缘材料和非金属材料的阻燃特性。

• 弹簧冲击锤/跌落试验机：

  • 原理： 弹簧冲击锤通过释放压缩弹簧的能量，使锤头以规定动能撞击样品特定部位。跌落试验机使样品从设定高度自由跌落到刚性平面上。

  • 应用： 定量评估外壳、盖板等部件的机械强度。

• 拉力扭转试验机：

  • 原理： 伺服电机或气缸提供稳定拉力或扭矩，夹具固定电缆，按标准程序施加力和力矩。

  • 应用： 精确考核电缆固定装置的稳固性。

• 盐雾试验箱：

  • 原理： 将氯化钠溶液雾化，在密闭箱体内创造均匀的腐蚀性环境，通过控制温度、湿度、溶液浓度和pH值来加速腐蚀过程。

  • 应用： 评估电镀件、金属外壳等部件的耐腐蚀性能。
