打压泵测试技术内容

打压泵测试，亦称压力测试或耐压测试，是通过向管道、容器或系统施加高于正常工作压力的流体，以评估其完整性、强度及密封性的关键质量控制与安全保障手段。

一、检测项目分类及技术要点

打压泵测试主要分为强度试验和严密性试验两大类。

1. 强度试验
旨在验证承压结构的力学性能是否达到设计要求，确保其在超工作压力下不发生永久变形或破坏。

• 技术要点：

  • 试验压力：通常为设计压力或最大工作压力的1.25至1.5倍，具体倍数遵循相关标准（如ASME B31.3, GB 50235）。对于压力容器，可能高达1.25-1.8倍。

  • 介质选择：首选清洁水（液压试验）。对不适合充水或无法完全干燥的系统，可使用压缩空气或惰性气体（气压试验），但危险性高，需严格防护。

  • 稳压时间：压力升至试验值后，需保持足够时间，通常不少于10-30分钟，以便进行全面检查。

  • 合格标准：无可见塑性变形、无异常响声、无破裂、无渗漏。压力表读数在规定时间内保持稳定或下降值在允许范围内（如≤1%）。

2. 严密性试验
旨在检查连接处、焊缝、阀门、法兰等部位的密封性能，确保无泄漏。

• 技术要点：

  • 试验压力：通常等于设计压力或最大工作压力，最高不超过强度试验压力。

  • 介质选择：根据系统设计介质和使用环境，可采用水、空气、氮气或惰性气体。气体检测灵敏度更高。

  • 检测方法：

    • 压降法：记录初始和结束压力与温度，通过计算修正后的压降判断泄漏率是否超标。

    • 目视检查：对焊缝、接头涂抹发泡剂（如肥皂水）观察气泡。

    • 仪器检测：使用卤素检漏仪、氦质谱检漏仪（超高灵敏度）或超声波检漏仪定位微小泄漏点。

  • 稳压时间：通常更长，需数小时至24小时不等，以确保微小泄漏能被发现。

  • 合格标准：在规定时间内，实测泄漏率低于标准规定的允许泄漏率（如化工管道要求≤0.01%/h）。

二、各行业检测范围的具体要求

不同行业因其介质危险性、操作压力和法规标准不同，对打压测试的要求存在显著差异。

1. 石油化工与天然气行业

• 范围：输送管道（长输、集输）、工艺管道、反应容器、储罐（地上/地下）、液化天然气（LNG）设施。

• 要求：

  • 严格遵循 ASME B31.3/B31.4/B31.8、GB 50184/GB 50235 等标准。

  • 试验压力高，强度试验通常为设计压力的1.25-1.5倍。

  • 严密性试验必须进行，气体泄漏率要求极严。新建管道需进行分段强度试验和全线严密性试验。

  • 对含H₂S等酸性介质的管道，需考虑应力腐蚀开裂（SSC）风险，试验用水氯离子含量有严格限制（如≤25mg/L）。

2. 建筑给排水及暖通空调（HVAC）

• 范围：建筑物内生活冷水/热水管道、消防管道（喷淋、消火栓）、采暖管道、空调水系统。

• 要求：

  • 遵循 GB 50242、GB 50974 等建筑规范。

  • 试验压力通常为系统工作压力的1.5倍，且不小于规定最小值（如消防管道试验压力不低于1.4MPa）。

  • 金属管道稳压30分钟，压降≤0.02MPa为合格；塑料管道稳压1小时，压降≤0.05MPa为合格。

  • 需分层、分区、分系统进行，避免一次性测试范围过大导致隐患遗漏。

3. 电力工业（火电、核电）

• 范围：锅炉受热面管束、主蒸汽/给水管道、凝汽器、核电站一回路/二回路压力边界。

• 要求：

  • 遵循 DL/T 5190.5、ASME Boiler and Pressure Vessel Code (BPVC)、RCC-M（核电）等极为严格的标准。

  • 试验压力计算复杂，需考虑材料在试验温度下的许用应力比值。超临界机组锅炉水压试验压力可达工作压力的1.25-1.5倍。

  • 核级部件要求使用高纯度除盐水，氯离子和氟离子含量控制在ppb级。试验过程需有详尽的影像和文件记录，具备完全的可追溯性。

4. 长输管道（油气、水务）

• 范围：穿越地形的干线管道。

• 要求：

  • 分段试压是强制要求。通常齐全行强度试验（用水），再进行严密性试验（用水或气）。

  • 强度试验压力为设计压力的1.25-1.5倍，在人口稠密区取高值。稳压时间不少于4小时。

  • 严密性试验稳压24小时，压降需进行温度修正，合格标准严格（如GB 50251规定，允许压降与管径、管长、试验压力相关）。

5. 特种设备（锅炉、压力容器、压力管道）

• 范围：固定式/移动式压力容器、工业锅炉、气瓶。

• 要求：

  • 强制接受制造监督检验和定期检验，遵循 TSG 21-2016《固定式压力容器安全技术监察规程》、TSG D0001-2009《压力管道安全技术监察规程》等安全技术规范。

  • 液压试验压力为设计压力的1.25倍（容器）或1.5倍（管道）。气压试验压力为设计压力的1.1倍或1.15倍。

  • 保压期间不得带压紧固螺栓或进行维修。试验后需及时排尽液体并吹干。

三、检测仪器的原理和应用

打压泵测试的核心仪器是试压泵，并辅以压力测量、记录和安全监控设备。

1. 试压泵

• 原理：将机械能转化为液压能或气压能。常见类型包括：

  • 电动试压泵（柱塞式）：电机驱动曲轴连杆机构，带动柱塞在缸体内往复运动，通过进、出水阀的交替启闭，实现对水的吸入和加压排出。可产生极高压力（可达100MPa以上），流量小，压力稳定可控。

  • 气动试压泵：利用压缩空气驱动大面积气动活塞，推动小面积液压活塞产生高压液体。本质上是压力放大器。防爆、可在危险区域使用，输出压力与气源压力成固定比例关系。

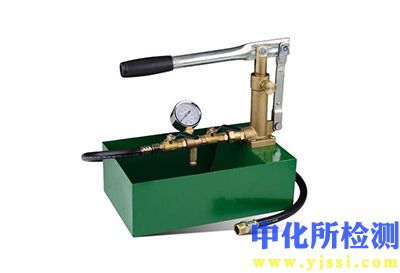

  • 手动试压泵：通过人力杠杆驱动柱塞加压，结构简单便携，适用于低压、小容积或现场无动力的初步测试。

• 应用：根据试验压力、介质、流量和现场条件选择。高压水测试多用电动试压泵；防爆区域或需气体增压时选用气动泵；手动泵用于初步检查或小型系统。

2. 压力测量与记录仪器

• 精密压力表/压力传感器：

  • 原理：压力表通过波登管、膜盒等弹性元件形变驱动指针；传感器将压力信号转换为电信号（如电阻、电容、压电效应）。

  • 应用：必须使用量程为试验压力1.5-3倍、精度不低于1.0级（最好0.4级）的表计，且至少安装两块在系统高低点。传感器可连接数据采集系统实现实时监控和记录。

• 压力数据采集仪/自动试压系统：

  • 原理：集成压力传感器、温度传感器、流量计和数据处理器，实时采集压力-时间-温度数据，自动绘制曲线，计算泄漏率，并进行温度-压力补偿。

  • 应用：用于要求严格的严密性试验，特别是长输管道和大型容器，能消除环境温度变化带来的误差，提供客观、可追溯的电子记录。

3. 辅助检测仪器

• 超声波检漏仪：

  • 原理：检测气体通过狭窄缝隙时产生的湍流所发出的高频（20kHz以上）超声波信号，并将其转换为人耳可闻的声音或视觉读数。

  • 应用：可在嘈杂环境中定位气体压力系统的微小泄漏点，无需涂抹剂，快速安全。

• 氦质谱检漏仪：

  • 原理：使用氦气作为示踪气体，利用质谱分析仪检测极微量的氦气分子，灵敏度极高（可达10⁻¹² Pa·m³/s）。

  • 应用：用于核电、半导体、航空航天等领域对真空或压力系统的极端严格检漏，通常与真空法或吸枪法配合使用。
