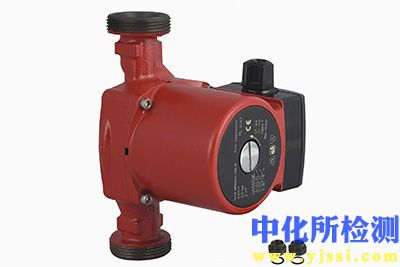

循环泵测试技术内容

一、 检测项目分类及技术要点

循环泵测试旨在全面评估其水力性能、机械可靠性、电气安全及运行效率。核心测试项目可分为以下四类：

1. 水力性能测试

• 流量-扬程特性曲线： 在恒定转速下，通过调节出口阀门改变流量，测量对应的泵进口总水头与出口总水头之差（扬程）。要点在于测点应覆盖关死点至最大流量范围，至少取7-13个测点，以准确绘制平滑曲线。测试标准依据GB/T 3216（ISO 9906）的精度等级。

• 流量-效率特性曲线： 同步测量各流量点下泵的输入功率（轴功率或电机输入功率），计算泵效率（η = (ρgQH) / P）。需精确测量介质密度（ρ）、重力加速度（g）、流量（Q）、扬程（H）和功率（P）。高效区（最佳效率点BEP）的确定是关键。

• 流量-轴功率特性曲线： 反映泵的负载特性，对于电机选型和防过载至关重要。

• 汽蚀余量测试（NPSH）：

  • 必需汽蚀余量（NPSHr）： 通过保持流量恒定，逐步降低泵进口压力（如通过抽真空），直至扬程下降（∆H）达到3%或其它规定值（依据标准），此时的汽蚀余量即为NPSHr。测试需在高精度闭式汽蚀试验台进行。

  • 有效汽蚀余量（NPSHa）： 由系统安装条件决定，需确保NPSHa > NPSHr + 安全余量。

2. 机械完整性与可靠性测试

• 振动测试： 按照GB/T 29531（ISO 10816）标准，在泵的轴承座、电机轴承等关键部位，沿径向、轴向测量振动速度有效值（mm/s）。需区分不同工况（如BEP、小流量、大流量）下的振动水平，评估其是否在允许范围内。

• 噪声测试： 依据GB/T 29529，在距泵表面1米、距地面1.5米的多个测点测量声压级，计算平均声功率级。需在背景噪声足够低的消音室或现场环境下进行修正。

• 轴承温度监测： 运行稳定后，轴承外表面温升应满足相关标准（如温升≤35℃，最高温度≤75℃）。

• 机械密封/填料函泄漏测试： 在规定压力和时间内，目测或定量测量泄漏量。对于机械密封，通常要求无明显可见泄漏（每小时不超过3滴）。

• 耐久性与运行稳定性测试： 在额定工况或变工况条件下进行长时间（通常≥500小时）连续运行，监测性能衰减和故障情况。

3. 电气性能与能效测试

• 电机输入功率与效率： 使用电能质量分析仪或功率计，测量电机在泵各工况下的电压、电流、输入功率、功率因数，并计算电机效率。结合泵效率可得机组效率。

• 能效指标评定： 对照GB 19762或欧盟ERP指令等能效标准，确定泵的能效等级（如MEI ≥ 0.7）。

• 绝缘电阻与耐压测试： 冷态下，绕组对地绝缘电阻应≥50 MΩ。耐压测试通常施加（2U + 1000）V、50Hz交流电压，历时1分钟，无击穿现象。

4. 材料与承压部件测试

• 静水压测试： 对泵承压壳体（包括密封管路）施加1.5倍最大允许工作压力（PS），保压时间不少于10分钟，检查有无泄漏或永久变形。

• 材料化学分析与机械性能试验： 对关键过流部件（叶轮、蜗壳）取样，进行光谱分析、拉伸试验、硬度测试等，验证其是否符合规定材质（如不锈钢304/316、铸铁等）。

二、 各行业检测范围的具体要求

1. 建筑暖通空调（HVAC）

• 侧重： 运行效率、噪声、长期运行可靠性。重点测试在部分负荷下的效率，以适应季节性变化。

• 要求： 常需测试热水循环泵（介质温度可达110℃）的性能曲线。强调低噪声水平以适应建筑环境。需符合建筑行业能效标准。

2. 工业流程（石化、化工、电力）

• 侧重： 可靠性、汽蚀性能、材料兼容性、应对复杂工况的能力。

• 要求：

  • 高温高压泵： 需在接近实际介质温度、压力条件下测试，验证热态对中和机械密封性能。

  • 化工流程泵： 除清水性能测试外，需特别关注NPSHr值，并可能需进行介质相容性验证。材料测试要求严格。

  • 电站锅炉给水泵、循环水泵： 要求极高的可靠性和效率。需进行全流量范围测试，包括最小连续稳定流量点、最大流量点的验证。振动测试标准更为严苛。

3. 水处理与市政供水

• 侧重： 高效区宽广、耐磨蚀性、大流量下的稳定性。

• 要求： 对于输送原水、污水的泵，需进行含有固体颗粒的介质测试（如需），评估磨损对性能的影响。清水测试是基础，重点验证BEP附近的高效区是否满足长期经济运行需求。

4. 农业灌溉

• 侧重： 性价比、对含沙水流的适应性、中等效率。

• 要求： 测试要求相对基础，但需关注在额定流量和扬程点的效率是否达标。可能需要进行耐磨试验。

5. 船舶与海洋工程

• 侧重： 紧凑性、抗腐蚀性、在摇摆倾斜工况下的运行可靠性。

• 要求： 除常规性能测试外，需按船级社规范（如CCS、DNV、ABS）进行倾斜与摇摆试验（如倾斜15°或22.5°下运行），验证泵的吸上能力及运行状态。

三、 检测仪器的原理和应用

1. 流量测量仪表

• 电磁流量计： 基于法拉第电磁感应定律，测量导电液体体积流量。精度高（可达±0.2% R），无压损，广泛应用于闭式试验台。需保证满管流和足够直管段。

• 涡轮流量计： 通过流体推动涡轮旋转，磁电感应转换器输出脉冲频率信号，频率与流量成正比。精度高，响应快，适用于清洁介质。

• 标准节流装置（孔板、喷嘴）： 基于伯努利方程，通过测量节流件前后的压差计算流量。结构简单，但压损大，精度受安装条件影响，常用于大型开式试验台或现场测试。

2. 压力/扬程测量仪表

• 压力变送器/传感器： 核心仪表。采用压阻、电容或应变原理，将被测压力转换为标准电信号（4-20mA）。用于测量泵进口、出口压力。高精度测试需选用精度优于±0.1% FS的变送器，并正确安装取压孔（通常位于同一基准高度，垂直于管壁）。

• 差压变送器： 直接测量泵进出口之间的压力差，减少计算误差，用于高精度扬程测量。

3. 功率与转速测量

• 转矩转速传感器（测功机）： 核心设备。通常采用应变片或相位差原理，安装在泵与驱动电机之间，直接、高精度（±0.1%以内）测量泵的轴功率（P_shaft）和转速（n）。是绘制泵自身性能曲线的金标准。

• 电机输入功率测量仪： 若采用“电机-泵”整体测试，则需使用高精度三相功率分析仪，测量电机输入的电功率，再结合电机效率曲线估算轴功率，精度相对较低。

4. 数据采集与控制系统

• 计算机自动测试系统： 集成以上所有传感器信号，通过数据采集卡或分布式模块实时采集。软件系统根据标准算法（如GB/T 3216）自动计算流量、扬程、功率、效率等，并实时绘制特性曲线，生成测试报告。可编程控制出口调节阀、进口真空装置等，实现自动化测试流程。

5. 其他专用仪器

• 振动分析仪： 内置加速度传感器和FFT分析功能，可测量振动速度、加速度，并进行频谱分析，用于故障诊断。

• 声级计： 符合IEC 61672标准，用于噪声测量，需配备防风罩。

• 激光转速表： 非接触式测量泵轴转速，作为校验手段。

• 绝缘电阻测试仪（兆欧表）与耐压测试仪： 用于电气安全测试。

通过系统性地执行上述测试项目，应用针对性的行业要求，并借助高精度的检测仪器，可以全面、客观地评价循环泵的综合性能与质量水平。
