X射线衍射（XRD）图谱分析技术详解

X射线衍射分析是基于晶体材料对X射线的衍射效应，研究材料原子尺度结构的一种无损分析技术。其理论基础遵循布拉格定律：nλ = 2d sinθ，其中n为衍射级数，λ为X射线波长，d为晶面间距，θ为衍射角。

1. 检测项目分类及技术要点

XRD检测项目主要分为定性分析、定量分析和结构精修三大类。

1.1 定性物相分析

• 技术要点：将样品的衍射图谱（衍射强度I与衍射角2θ的关系图）与标准粉末衍射数据库（如ICDD PDF数据库）进行比对，确定样品中的结晶相组成。

• 关键参数与步骤：

  • 数据采集：通常扫描范围5°-90°（2θ），步长0.01°-0.02°，每步计数时间0.5-2秒。要求样品制备均匀（粉末粒度约<10 μm），以减少择优取向。

  • 寻峰与指标化：通过导数法或二阶导数法精确确定衍射峰位置（2θ），计算d值。利用指标化软件确定晶胞参数。

  • 匹配度评价：综合考量d值匹配误差（通常<0.02 Å）、相对强度比以及未检出峰，进行物相鉴定。匹配度因子R常用作量化评价指标。

1.2 定量物相分析

• 技术要点：确定混合物中各结晶相的质量分数或体积分数。

• 主要方法：

  • 参考强度法（RIR法 / 外标法）：基于掺入内标物或利用PDF卡片中的参比强度值（I/Ic）进行计算。精度通常为±2-5 wt%。

  • 绝热法 / 自归一化法：要求所有相均被检出且为结晶相，各相质量分数之和为100%。

  • 内标法：向样品中添加已知量的标准物质，通过比较特定衍射峰强度进行定量。

  • 全谱拟合-蒋氏法（Rietveld法）：通过最小二乘法拟合整个衍射谱图，是当前最精确的定量方法（精度可达±0.5-1 wt%）。其精修参数包括：比例因子、晶胞参数、峰形函数、背景函数、择优取向参数等。

1.3 晶体结构解析与精修

• 技术要点：基于已知的结构模型，对晶胞参数、原子占位、热振动参数等进行精修。

• 流程：指标化确定晶系 → 空间群判定 → 结构建模 → Rietveld精修。

• 评价指标：拟合优度因子（χ²）、加权残差因子（Rwp）、预期残差因子（Rexp）。通常要求Rwp < 10%， χ²接近1。

1.4 其他专项分析

• 结晶度计算：分离衍射峰与非晶漫散射包，结晶度 = (衍射峰面积 / 总散射面积) × 100%。

• 晶粒尺寸与微观应变计算：利用衍射峰的峰形分析（线宽分析）。

  • Scherrer公式：D = Kλ / (β cosθ)，其中D为晶粒尺寸（nm），K为形状因子（~0.89），β为衍射峰的半高宽（FWHM，需扣除仪器宽化，单位为弧度）。有效范围通常为3-200 nm。

  • Williamson-Hall作图法：通过分析多个衍射峰的β cosθ与4 sinθ的关系，可同时分离晶粒尺寸和微观应变（ε）的贡献。

• 残余应力测定：基于衍射峰位移（2θ角变化），利用sin²ψ法计算宏观应力。

2. 各行业检测范围的具体要求

2.1 地质与矿业

• 要求：快速鉴定复杂矿物组成，对粘土矿物等层状结构物相需进行定向制片或乙二醇饱和处理以区分。定量分析要求高，常用于矿石品位评估。

• 典型应用：岩矿鉴定、成岩作用研究、尾矿成分分析。

2.2 冶金与材料科学

• 要求：高角度分辨率，用于精确测定相变、固溶体成分（通过晶胞参数偏移）、织构（择优取向）分析。常与热处理工艺关联。

• 典型应用：物相鉴定、残余奥氏体定量（精度要求±0.5%）、涂层/薄膜的物相与应力分析、电池正负极材料结构稳定性研究。

2.3 化工与催化

• 要求：需进行原位/非原位分析，研究催化剂在不同气氛、温度下的相变。关注纳米材料的晶粒尺寸和缺陷。

• 典型应用：催化剂物相鉴定、活性相结构分析、分子筛骨架结构鉴定。

2.4 制药与生命科学

• 要求：严格符合GMP/GLP规范。重点鉴别晶型（多晶型），这是影响药效的关键因素。需进行温湿度控制的原位衍射。

• 典型应用：药物多晶型筛查与定量、原料药一致性评价、晶型稳定性研究。

2.5 陶瓷与建材

• 要求：分析水泥水化过程中的物相演变，定量硅酸钙（C3S, C2S）等重要相。对耐火材料进行高温相分析。

• 典型应用：水泥熟料矿物组成定量、混凝土碳化产物分析、陶瓷烧结相变研究。

2.6 半导体与电子

• 要求：高分辨率XRD（HRXRD）用于外延薄膜的晶格失配、厚度、成分及缺陷密度分析。常用三轴晶衍射模式。

• 典型应用：外延层成分与厚度测定（通过模拟卫星峰）、晶圆弯曲度测量。

3. 检测仪器的原理和应用

3.1 核心组件与原理

• X射线源：通常为封闭式Cu靶管（λ=1.5406 Å），功率1.8-3 kW。陶瓷行业常用Co靶（λ=1.78897 Å）以避免Fe的荧光干扰。同步辐射光源可提供高强度、高准直的单色光。

• 测角仪：样品台与探测器在θ-2θ联动模式下工作，保证入射与反射角相等。现代仪器多为水平式布拉格-布伦塔诺几何。

• 单色器与光路：入射光路常用索拉狭缝控制发散度。衍射光路使用石墨单色器或半导体阵列探测器（如 LynxEye， PIXcel）去除Kα₂及荧光背景。

• 探测器：

  • 点探测器/闪烁计数器：逐点扫描，分辨率高。

  • 一维阵列探测器：快速采集，适合动力学研究。

  • 二维面探探测器：极大缩短采集时间，并可进行织构和应力分布测量。

3.2 仪器类型与应用

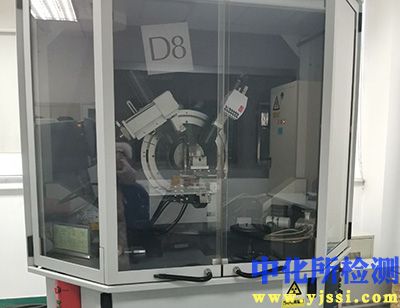

• 多晶粉末衍射仪：最常用类型，用于上述绝大部分粉末/块体样品分析。

• 高分辨率衍射仪：配备多层膜镜、四晶单色器等，用于半导体薄膜的精密分析。

• 微区衍射仪：结合毛细管聚焦或CCD探测器，光束尺寸可至10微米量级，用于材料微区、文物等微小样品分析。

• 原位衍射附件：包括高温台（可达1600℃）、低温台、拉伸台、气氛反应池等，用于动态过程研究。

3.3 数据质量关键控制因素

• 样品制备：粉末需研磨至合适粒度并避免应变引入；块体表面需平整。

• 仪器校准：定期使用标准样品（如NIST SRM 660c LaB₆）校准零点、角度和峰形。

• 扫描参数优化：根据分析目的（快速筛查或精确定量）平衡扫描速度、步长和计数时间。
