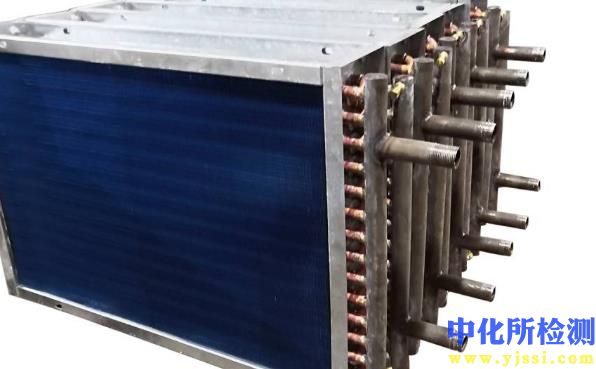

表冷器性能测试技术规范

1. 检测项目分类及技术要点

表冷器性能测试主要分为热工性能测试、空气动力性能测试和结构与材料检测三大类。

1.1 热工性能测试

• 检测项目：

  • 制冷量/供热量：核心性能指标，表征表冷器在单位时间内转移的热量。

  • 风侧性能：风量、进出风干/湿球温度、空气焓差。

  • 水侧（或其它介质侧）性能：水流量、进出水温度、水压降。

  • 换热效率：显热换热效率、全热（焓）换热效率、接触系数。

  • 传热系数：整体传热系数K值，反映换热能力。

• 技术要点：

  • 测试工况稳定性：必须在接近稳态的工况下进行测试（如GB/T 14294-2019要求，在15分钟内，空气进口干球温度波动≤±0.5℃，湿球温度≤±0.3℃，进水温度≤±0.2℃，流量≤±1%，风量≤±2%）。

  • 测点布置与精度：

    • 温度测量：采用经校准的铂电阻（Pt100）或热电偶，测点需多点布置以获取断面平均值，精度不低于±0.1℃。

    • 风量测量：常用喷嘴法、毕托管-微压计法或经标定的风速仪。风室法为标准方法，需保证测试段气流均匀（断面速度不均匀度≤5%）。

    • 水量测量：采用涡轮流量计、电磁流量计或重量法/容积法，精度不低于±1.0%。

    • 压力测量：微压差计或压力传感器，用于测量空气侧压降和水侧压降。

  • 计算方法：

    • 制冷量通常采用空气侧焓差法与水侧温差法同步计算，两种方法结果偏差应在±5%以内，并以空气侧结果为主要参考。公式如下：

      • 空气侧制冷量：Q_a = G_a * (h_a1 - h_a2) / 3600 [kW]

      • 水侧制冷量：Q_w = G_w * c_pw * (t_w2 - t_w1) / 3600 [kW]

      • 其中，G为质量流量（kg/h），h为空气焓值（kJ/kg），t为水温（℃），c_pw为水的比热容。

1.2 空气动力性能测试

• 检测项目：

  • 空气侧阻力（压降）：表冷器在额定风量下的静压损失，直接影响风机选型和能耗。

  • 水侧阻力：在额定水流量下的压力损失，影响水泵扬程。

• 技术要点：

  • 在测试热工性能的同时，使用微压差计测量表冷器前后静压差（需扣除测试段自身沿程阻力）。

  • 绘制阻力-风量（ΔP-Q）曲线，通常遵循ΔP ∝ Q^n（n≈1.5~2）的关系。

1.3 结构与材料检测

• 检测项目：

  • 耐压与密封性：盘管设计工作压力下的水压试验和气密性试验。

  • 材料与涂层：翅片与管材材质（铜、铝、不锈钢等）、翅片亲水/防腐涂层性能（亲水角、耐腐蚀盐雾试验）。

  • 结构尺寸与工艺：换热管排列方式（顺排/叉排）、翅片间距（FPI）、管径、排深等。

  • 凝露与排水：在高温高湿工况下的凝水排除能力，无积水、无吹水。

2. 各行业检测范围的具体要求

不同应用领域对表冷器性能的关注点和标准存在差异。

2.1 暖通空调（HVAC）行业

• 标准依据：主要遵循GB/T 14294-2019《组合式空调机组》、GB/T 19232-2019《风机盘管机组》 及美国ARI 410《强制循环空气冷却和加热盘管》。

• 具体要求：

  • 测试工况明确：通常规定进风干球温度27℃/湿球温度19.5℃（冷却），进水温度7℃/12℃等标准工况。

  • 风量范围广：需测试机组在机外余压下的实际风量，并与额定值对比。

  • 强调热工与能耗：需计算标准工况下的全热制冷量、显冷量及输入功率。

  • 噪声与振动：对商用和住宅用设备有明确的噪声限值要求。

2.2 工业工艺冷却行业

• 标准依据：除通用标准外，常参考API 661《炼油厂通用空气冷却换热器》 等行业特定规范。

• 具体要求：

  • 耐高压与严苛介质：测试压力常为设计压力的1.5倍以上，介质可能为乙二醇溶液、润滑油、工艺气体等，需评估其对腐蚀和结垢的影响。

  • 大温差与高负荷：关注在极高/极低进水温度或大风量下的极端换热能力。

  • 结构强度与抗震：对大型工业表冷器，需评估其结构在风载、运行振动下的可靠性。

  • 防爆与安全：用于化工等环境时，需满足相应的防爆和安全性测试。

2.3 交通运输行业（汽车、高铁空调）

• 标准依据：ISO 13044《汽车空调换热器性能测试》、TB/T 1804《铁道客车空调机组》 等。

• 具体要求：

  • 紧凑化与轻量化：在有限空间内追求高功率密度，需精确测试紧凑型微通道换热器等新型结构性能。

  • 环境适应性：模拟车辆运行中的振动（正弦扫频、随机振动测试）、冲击、高低温循环（-40℃~80℃）及冷凝腐蚀环境。

  • 介质多样性：测试与R134a、R1234yf、R744（CO₂）等制冷剂的匹配性能。

  • 空气动力特性：特别关注在车速（迎面风速）变化范围内的散热性能与阻力特性。

2.4 数据中心液冷系统

• 应用场景：作为冷却液-空气换热末端（CDU或液冷背门）。

• 具体要求：

  • 高可靠性：要求全年无休运行，测试其长期运行性能衰减和材料耐久性。

  • 精确控温：关注在部分负荷下的调节特性和稳定性。

  • 低水阻设计：为降低冷却液泵功，对水侧压降有更严格的限制。

  • 防漏液监测：可能集成或测试漏液检测报警功能。

3. 检测仪器的原理和应用

3.1 空气侧测量仪器

• 空气焓差法试验装置：

  • 原理：通过精密控制并测量进入和离开表冷器的空气干湿球温度、风量及大气压力，计算空气焓差，得出换热量。

  • 应用：标准实验室核心设备，包含风洞式测试段、空气预处理段（加热、加湿、冷却）、喷嘴阵列风量测量装置、高精度温湿度采样系统。

• 风量测量设备：

  • 多喷嘴流量测量装置：基于伯努利方程，通过测量喷嘴前后静压差计算风量，是标准风室法的基准设备。

  • 毕托管与微压计：用于风管内风速测量，需在测量断面按规范布置多点（如Log-Tchebycheff法）以获取平均动压。

  • 热式风速仪/超声波风速仪：适用于现场测试或流场诊断，响应快，但作为性能验收时需谨慎标定。

3.2 水侧/介质侧测量仪器

• 电磁流量计/涡轮流量计：

  • 原理：电磁流量计基于法拉第电磁感应定律，测量导电液体流量；涡轮流量计通过流体推动涡轮旋转，转速与流量成正比。

  • 应用：高精度测量冷却水流量，需保证安装直管段要求。

• 热量表/能量计：

  • 原理：集成流量测量和配对温度传感器（Pt1000），直接计算介质侧换热量Q_w = ∫ k * G * ΔT dt。

  • 应用：常用于现场能效评估和长期监测，安装便捷。

3.3 温湿度测量仪器

• 铂电阻温度传感器（Pt100）：

  • 原理：利用铂电阻的电阻值随温度变化的特性，精度高，稳定性好。

  • 应用：水温和空气干球温度测量的基准传感器。

• 绝热通风干湿球温度计/高精度露点仪：

  • 原理：干湿球法通过测量干燥传感器和包裹湿润纱布的传感器的温差，结合大气压计算空气相对湿度和焓值；露点仪直接测量空气露点温度。

  • 应用：空气湿球温度或绝对湿度的标准测量方法，要求湿球纱布、通风速度和水质符合规范。

3.4 压力与压差测量仪器

• 微压差计/压力变送器：

  • 原理：采用电容式、压阻式或倾管式原理，测量气体或液体的微小压力差。

  • 应用：测量空气侧阻力、水侧压降、喷嘴前后压差等。

3.5 数据采集与控制系统

• 原理：由多通道高精度数据采集模块、工业计算机及控制软件组成，实时同步采集所有传感器信号，并控制测试工况稳定。

• 应用：实现自动化测试，提高测试精度和效率，直接计算并输出性能报告。
