低压开关设备测试技术内容

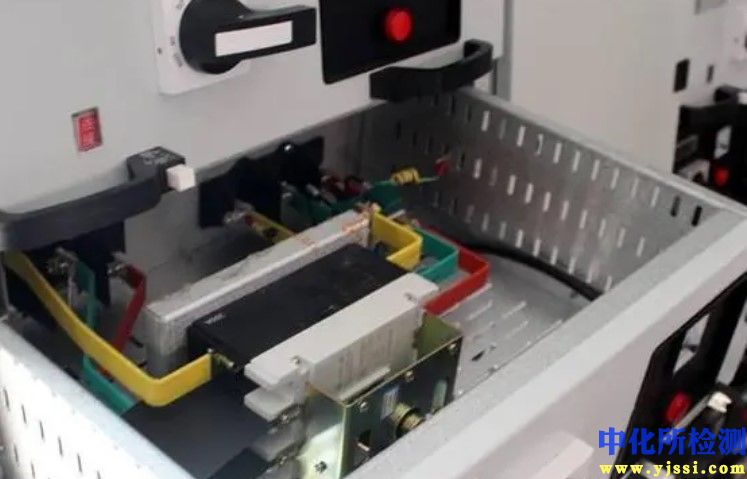

低压开关设备测试是验证其安全性、可靠性及性能是否符合国家标准和行业规范的关键环节。测试遵循的主要标准包括GB/T 14048系列、GB 7251系列及相应的IEC标准（如IEC 61439、IEC 60947）。

1. 检测项目分类及技术要点

低压开关设备的测试可分为型式试验和例行试验两大类。

1.1 型式试验
对特定设计验证其是否符合标准的试验，通常在代表性样品上进行。

• 温升试验：

  • 技术要点： 在设备通以额定工作电流（Ie）下，测量各导电回路（如母线、接线端子、开关触点）及易接近部件的稳态温升。温升值不得超过标准规定限值（如铜母线连接处≤70K）。试验需考虑不同使用类别（如AC-1， AC-3）和额定工作制。

  • 关键数据： 试验电流允差±5%，环境温度10-40℃，热电偶法测量。

• 介电性能试验：

  • 工频耐压试验： 在带电部件与裸露导电部件之间、各极之间施加规定的交流电压（如额定绝缘电压Ui≤690V时，试验电压为2Ui+1000V，最低1500V），历时1秒，应无击穿或闪络。

  • 冲击耐压试验： 验证设备对瞬态过电压的耐受能力。施加标准雷电冲击电压（峰值，如额定冲击耐受电压Uimp=8kV时，试验电压为峰值11.5kV），正负极性各5次。

• 短路耐受强度试验（额定短时耐受电流Icw / 额定峰值耐受电流Ipk）：

  • 技术要点： 验证主电路和接地回路承受短路热效应和电动力的能力。

  • 热稳定试验： 通以额定短时耐受电流有效值（如50kA），持续规定时间（如1秒），测量温升。

  • 动稳定试验： 通以额定峰值耐受电流（如105kA，为50kA有效值的2.1倍），持续时间≥0.1秒。试验后，导体不应有永久性变形，绝缘件无开裂，接地连续性保持，门和盖板无开启。

• 保护电路有效性试验：

  • 技术要点： 验证保护导体（PE）及其连接的可靠性。

  • 接地连续性： 测量任意两个应接地的裸露导电部件之间的电阻，其值不应超过0.1Ω（对于大尺寸柜体，标准有具体规定）。

  • 短路保护验证： 通常与短路耐受试验结合进行，确保故障电流路径完整。

• 电气间隙和爬电距离验证：

  • 技术要点： 根据设备的额定绝缘电压（Ui）、过电压类别（I-IV）和污染等级（1-4），使用量具测量最小电气间隙和爬电距离，必须符合标准表格规定值。对于微观环境（如涂覆、开槽）需按标准修正。

• 机械操作与寿命试验：

  • 技术要点： 验证开关器件（如断路器、接触器）及其机械联锁机构的操作性能。包括空载操作（如抽屉单元插拔500次）和带额定电流的负载操作循环次数（如断路器机械寿命5000-20000次，电寿命数百至数千次）。试验后，功能不应受损。

• 防护等级（IP代码）验证：

  • 技术要点： 按GB/T 4208进行外壳防护测试。IP5X防尘试验（抽负压，用滑石粉测试），IPX4防溅水试验（摆管或淋水溅水）。试验后，内部不应有有害量的尘埃或水积聚。

• 电磁兼容性试验：

  • 技术要点： 包括传导发射、辐射发射测试，以及静电放电、射频电磁场辐射、电快速瞬变脉冲群、浪涌等抗扰度测试。确保设备在电磁环境中正常工作且不产生过强干扰。

1.2 例行试验
对每台出厂设备进行的强制性检查试验。

• 一般检查与机械操作： 核对图纸、元件、接线，操作机构5次以上应灵活可靠。

• 介电强度试验： 通常采用工频耐压，试验电压值可能略低于型式试验值（如2Ui+1000V与1500V取较小者），持续时间1秒。

• 保护措施检查： 验证接地连续性、电气间隙与爬电距离。

• 保护装置功能试验： 对内置的过载、短路保护器件（如断路器脱扣器）进行动作特性抽查或整定值验证。

• 接线正确性检查： 通电模拟或使用相序表等验证主回路、控制回路接线无误。

2. 各行业检测范围的具体要求

• 电力行业（配电网络、变电站低压侧）：

  • 重点： 高短路耐受能力（Icw常≥50kA）、高防护等级（户外要求IP54以上）、严格的温升要求。需关注与上游保护的级差配合，进行选择性（选择性保护）验证。抗震性能（针对变电站）有特殊要求。

• 工业领域（工矿企业、制造业）：

  • 重点： 适应恶劣环境（如高粉尘、高湿度、腐蚀性气体），要求相应的防护等级（IP54/55）和防腐涂层。高次谐波环境下的温升评估（可能需降容使用）。针对变频器、软起动器等非线性负载，需考虑柜内局部过热及电磁干扰问题。

• 建筑楼宇（民用配电、数据中心）：

  • 重点： 防火安全（阻燃材料、火灾报警联动）、噪声控制（散热风扇噪音）。数据中心用配电柜（如列头柜）要求极高的供电连续性，需验证接触可靠性和监控单元（如电能质量监测）的精度。密集母线槽的接头温升是关键测试点。

• 新能源（光伏、风电）：

  • 光伏逆变器侧柜： 直流侧需进行直流电弧故障检测与耐受测试。考虑日间高温、夜间低温的交变影响，材料应耐受高低温循环。直流耐压测试要求更高。

  • 风电塔筒内柜： 强调振动与冲击耐受性测试，模拟长期海上或野外振动环境。要求高防腐等级（如C5-M）。

• 轨道交通（机车、地铁）：

  • 重点： 遵循EN 50155等专用标准。要求极高的机械强度、抗冲击振动能力（长时间正弦扫频、随机振动试验）。电气性能需适应宽电压波动范围（如0.7-1.25倍额定电压）。防火烟雾毒性有严格限制。

3. 检测仪器的原理和应用

• 温升测试系统：

  • 原理： 大电流发生器（调压器+升流变压器）产生额定试验电流，通过被测回路。使用热电偶（T型/K型）或红外热像仪（非接触）测量关键点温度。数据采集仪记录温升曲线直至稳定（≤1K/h）。

  • 应用： 执行温升试验，评估连接可靠性与载流能力。

• 高电压测试装置：

  • 工频耐压试验仪： 由调压器、高压试验变压器、保护电阻和控制器组成，输出可调高压。

  • 冲击电压发生器： 通过电容充电后对波头、波尾电阻放电，产生标准1.2/50μs雷电波。

  • 应用： 分别用于介电强度试验和冲击耐压试验。

• 短路发电机/合成回路试验系统：

  • 原理： 短路发电机（或大容量电网）能提供巨大的预期短路电流。合成回路则利用电流源和电压源分时施加，模拟短路全过程的电流电压波形。

  • 应用： 执行Icw/Ipk试验，验证设备的动热稳定性。

• 低电阻测试仪（微欧计）：

  • 原理： 采用四线制凯尔文电桥法或开关直流压降法，消除引线电阻影响，精确测量μΩ-mΩ级电阻。

  • 应用： 测量保护电路的连续性电阻。

• 电气间隙与爬电距离测量工具：

  • 原理： 使用标准化的“测量指”、“测量线”及数显卡尺、塞尺等，依据标准中规定的测量路径原则进行。

  • 应用： 在设计验证和例行检查中确保绝缘安全。

• 环境与防护等级测试设备：

  • 防尘试验箱： 密闭空间内悬浮规定浓度滑石粉，通过抽负压使外部空气流入。

  • 摆管淋水装置/喷淋系统： 模拟不同角度和强度的喷水或溅水。

  • 应用： 执行IP5X、IPX4等防护等级测试。

• 机械寿命试验台：

  • 原理： 伺服电机或气动装置驱动，按预设程序和频率操作开关设备，计数器记录次数。

  • 应用： 执行机械操作和寿命试验。

• 电磁兼容测试设备：

  • 原理： 包括EMI接收机、天线、LISN（线路阻抗稳定网络）用于发射测试；EMS测试中，使用脉冲群发生器、浪涌发生器、静电放电枪等模拟干扰。

  • 应用： 在电波暗室或屏蔽室内进行全套EMC测试。
