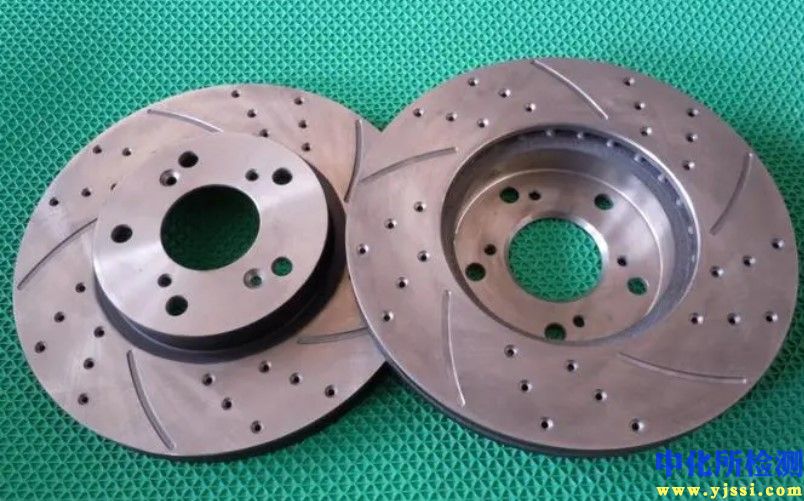

刹车盘测试详细技术内容

一、 检测项目分类及技术要点

刹车盘检测是一个系统工程，涵盖材料性能、几何尺寸、动态功能及环境耐久性等多个维度。

1. 材料性能检测

• 化学成分分析：核心是控制关键元素含量以确保组织稳定性。铸铁盘需精确控制碳（C：3.1-3.6%）、硅（Si：1.8-2.4%）、锰（Mn：0.5-0.9%）及有害元素如硫、磷；合金盘需监控铬、钼、镍等合金元素。常用光谱分析仪进行炉前快速分析及成品验证。

• 金相组织与硬度：

  • 灰铸铁/蠕墨铸铁：评估石墨形态（A型为佳）、长度、珠光体含量（建议>95%）及碳化物分布。硬度范围通常为HB 180-240。

  • 合金铸铁/铸钢：检查马氏体、贝氏体等淬火组织均匀性。

  • 碳碳/陶瓷复合材料：评估纤维分布、基体致密度及界面结合状态。

• 力学性能：包括抗拉强度（通常≥250 MPa）、抗弯强度及弹性模量测试，以评估材料的抗断裂和抗变形能力。

2. 几何尺寸与形位公差检测

• 关键尺寸：安装面厚度、总厚度、摩擦面厚度、安装孔距、轮毂孔径等，使用三坐标测量机（CMM）或高精度数显卡尺、千分尺进行全尺寸检查。

• 关键形位公差：

  • 端面跳动：制动面与安装面的平行度，直接影响制动抖动。乘用车要求通常≤0.05 mm，商用车更严。

  • 厚度偏差（TV）：同一圆周上多点厚度差，关键影响制动平顺性。标准要求≤0.01-0.015 mm。

  • 平衡量（G值）：需在动平衡机上检测并校正，残余不平衡量需满足G40或更高级别标准，以防止高速振动。

3. 功能与性能测试（台架试验）

• 惯性台架测试：模拟整车惯量，在受控环境下进行。

  • 制动效能：测量不同初速度、压力下的制动扭矩、摩擦系数（μ），评估法规符合性。

  • 衰退与恢复：连续多次制动导致温度升高（可达500-700℃），检测摩擦系数衰减及冷却后恢复能力。

  • 磨损率：测量特定测试循环后的质量或厚度损失，计算体积磨损率。

  • 热裂纹评估（Thermal Crack Analysis）：进行极端热负荷（如高速制动、缓速器持续制动）循环后，检查摩擦面热裂纹的形态、长度、深度，并依据标准（如SAE J2521）评级。

• NVH（噪声、振动与声振粗糙度）测试：

  • 尖叫噪声（Brake Squeal）：在消声室或半消声室内，于特定压力、温度、湿度条件下，检测制动时产生的刺耳高频噪声（通常>1 kHz）。

  • 低频抖动（Judder）：测量由厚度偏差（TV）或热变形（热斑点）引起的制动踏板和方向盘低频振动（通常10-300 Hz）。

4. 耐久与可靠性测试

• 盐雾试验：评估非摩擦区域的涂层防腐性能，通常要求中性盐雾（NSS）试验≥96小时无红锈。

• 循环腐蚀试验：更贴近真实环境，包含盐雾、干燥、湿热等多阶段循环。

• 热疲劳（Thermal Fatigue）与热冲击（Thermal Shock）：模拟紧急制动或下山工况，进行急速升温（喷火加热或激光加热）后急速冷却的循环，评估抗热裂和抗变形能力。

• 高速旋转爆破试验：验证刹车盘在超速状态下的结构完整性，通常要求安全系数（爆破转速/最高使用转速）≥1.8。

二、 各行业检测范围的具体要求

不同应用领域的刹车盘因其工况、载荷、安全要求的巨大差异，检测侧重点和标准截然不同。

1. 乘用车与轻型商用车

• 法规遵从性：必须满足ECE R90、GB/T 34422等型式认证标准，涵盖尺寸、材料、性能等全套测试。

• 核心焦点：NVH性能（尤其尖叫噪声）、制动舒适性、轻量化下的强度与散热平衡。台架测试多依据SAE J2522（AK Master）或类似车企内部标准。

• 材料趋势：高碳当量合金铸铁为主，部分高性能车采用双金属组合盘（铝合金帽配铸铁摩擦环）。

2. 重型商用车及客车

• 核心焦点：热管理能力与抗热损伤性能。因其质量大、动能高，制动热负荷极为严峻。

• 检测重点：

  • 抗热裂性：要求更严苛的热疲劳和热冲击测试。

  • 高温强度与抗变形：高温（>500℃）下的力学性能与几何稳定性。

  • 磨损寿命：测试里程要求远高于乘用车。

• 材料：多采用高强度合金铸铁或蠕墨铸铁（CGI），制动盘尺寸和厚度显著增加。

3. 轨道交通（高速列车、地铁）

• 极端工况：制动能量巨大，速度极高（高铁可达300+ km/h），要求极高的热容量和抗热冲击性。

• 检测重点：

  • 全尺寸热疲劳台架试验：模拟紧急制动和坡道持续制动，检测表面及内部温度场分布（常使用红外热像仪和埋入式热电偶）。

  • 材料高温稳定性：碳碳复合材料或高性能铸钢在800℃以上的摩擦系数稳定性与抗氧化性。

  • 结构完整性：在热-力耦合载荷下的应力应变分析，需进行有限元仿真与试验验证。

• 法规：遵循EN 15328、TB/T等严格行业标准。

4. 航空

• 最高安全等级：材料与工艺需满足适航认证（如FAA、EASA）。

• 核心材料：碳碳复合材料（C/C）或碳陶复合材料（C/SiC）。

• 检测重点：

  • 极端比载荷下的摩擦性能：从-40℃低温到超过1000℃着陆过程的全温域摩擦系数一致性。

  • 抗氧化涂层性能：高温长时暴露后的氧化失重与强度保持率。

  • 无损检测（NDT）：100%进行超声检测（UT）或X射线检测，排查内部分层、孔隙等缺陷。

5. 工业与竞赛领域

• 工业设备（如矿山机械、风电）：侧重在恶劣环境（高粉尘、高湿度）下的耐磨与防腐性能。

• 竞技赛车（如F1）：追求极致的轻量化与瞬时热性能，检测聚焦于材料在极限温度梯度下的瞬时摩擦响应和抗热震性，大量使用非标定制化测试。

三、 检测仪器的原理和应用

1. 材料分析仪器

• 直读光谱仪（OES）：利用电极激发样品产生特征光谱，通过分光系统与光电倍增管测量元素谱线强度进行定量分析。用于炉前快速成分控制。

• 金相显微镜与图像分析系统：通过光学放大观察样品抛光腐蚀后的微观组织，结合软件自动分析石墨形态、相比例、晶粒度等。

• 布氏/洛氏硬度计：通过压头在恒定载荷下压入材料表面，测量压痕尺寸或深度换算硬度值，评估材料整体硬度及均匀性。

2. 几何尺寸测量仪器

• 三坐标测量机（CMM）：通过探针接触工件表面，获取点的空间坐标，通过软件计算尺寸、形状和位置误差。用于全尺寸检测和形位公差分析，精度可达微米级。

• 跳动测量仪：将刹车盘装夹于精密主轴旋转，通过高精度位移传感器（如电感式）测量摩擦面的端面跳动和径向跳动。

• 激光测厚仪：利用激光三角测量法或激光干涉法，非接触式快速扫描制动面，生成厚度云图，精确计算厚度偏差（TV）和最小剩余厚度（MRT）。

3. 性能与耐久测试设备

• 惯性制动台架：核心设备。其原理是利用电机驱动的飞轮组模拟车辆平移动能。测试时，电机将飞轮加速至设定转速，随后离合器分离，通过气/液伺服系统对刹车盘/片施加制动力，测量扭矩、速度、温度、压力等参数。可执行SAE、ISO、GB等标准循环。

• 振动噪声（NVH）测试系统：包含消声环境、伺服制动激振器、多通道数据采集系统、加速度计、麦克风阵列等。通过分析制动过程中振动与声压的时频域信号（如FFT分析、坎贝尔图），识别尖叫噪声和抖动的模态与频率。

• 热成像系统（红外热像仪）：基于物体红外辐射强度与温度相关的原理，非接触式实时测量制动盘表面温度场分布，用于识别热点、分析散热均匀性和校准热电偶。

4. 环境与可靠性设备

• 盐雾/循环腐蚀试验箱：通过压缩空气将氯化钠溶液雾化，在密闭箱内形成腐蚀环境，加速评估耐蚀性。

• 高速旋转试验台：驱动刹车盘在封闭防护罩内加速至远超工作转速直至破坏，使用高频应变片和遥测系统实时监测旋转状态下的应力应变，验证极限强度。

5. 无损检测设备

• 超声波探伤仪（UT）：向工件内部发射高频超声波，根据反射回波的时间和幅度判断内部裂纹、缩孔等缺陷的位置和大小。常用于铸件内部质量筛查。

• X射线实时成像系统（RT）：利用X射线穿透工件并在成像板或探测器上形成灰度图像，通过图像对比度差异识别内部疏松、夹杂等缺陷。适用于复杂结构和复合材料检测。
