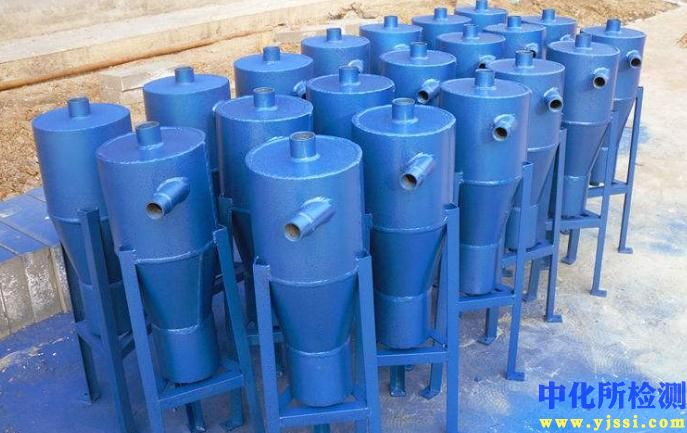

除污器检测技术规程

1. 检测项目分类及技术要点

除污器的性能检测主要围绕其过滤效率、流体力学特性、结构完整性及材料适用性展开，具体可分为以下四类：

1.1 过滤性能检测

• 过滤精度与效率： 核心检测项目。通过注入规定粒径和浓度的标准试验粉尘（如ISO 12103-1 A2细灰、ASHRAE标准粉尘等），在额定流量下，测量上游与下游的颗粒物浓度。计算分级过滤效率（针对特定粒径段，如5μm、10μm、20μm、50μm、100μm）和总过滤效率。关键要点在于颗粒计数仪的校准、采样点的代表性（需多点、等动力采样）以及稳定流态的维持。

• 纳污容量（容尘量）： 衡量除污器寿命的关键指标。在额定流量下，持续注入试验粉尘，监测进出口压差直至达到终压差（通常为初压差的2倍或制造商规定值）。记录累计注入的粉尘质量。技术要点在于粉尘注入的均匀性和连续性，以及压差测量的实时性。

• 清洁度与冲洗效果： 针对可反洗除污器。检测反洗后滤网或滤芯的残留污染物质量，评估反洗程序的有效性。通常采用重量法或颗粒计数法对比反洗前后的状态。

1.2 流体力学性能检测

• 压力损失（压降）： 在清洁状态和不同污染程度下，测量除污器在额定流量及多个流量点下的进出口静压差。绘制流量-压降曲线。技术要点是压力测点必须位于进口直管段（前10D后5D，D为管道直径）以保证流场稳定，使用高精度差压变送器。

• 流量特性与通流能力： 验证除污器在最大允许压降下的最大通过流量，确保其满足系统设计流量要求。需在不同粘度介质（如水、油）中进行测试以模拟实际工况。

• 强度与密封性试验： 进行液压强度试验，试验压力通常为设计压力的1.5倍，保压时间≥10分钟，无渗漏、无可见变形。密封性试验压力为设计压力，采用气泡检漏或压降法。

1.3 材料与结构完整性检测

• 材质分析： 对滤网（不锈钢、合金等）、壳体、密封件进行材质光谱分析或取样化学分析，验证其符合设计要求（如304/316L不锈钢、碳钢等）。

• 腐蚀与磨损检测： 对于使用中的除污器，采用内窥镜、超声波测厚仪检查滤网及壳体内壁的腐蚀、冲蚀减薄或破损情况。测量关键部位壁厚并与原始厚度对比。

• 焊接质量与无损检测： 对承压焊缝进行100%外观检查，并按比例或根据标准（如NB/T 47013）进行射线检测（RT）或超声波检测（UT）。对滤网支撑结构进行渗透检测（PT）以发现裂纹。

1.4 功能性检测

• 排污阀/反洗机构动作测试： 模拟自动或手动排污/反洗过程，验证执行机构（电动、气动、液压）的动作可靠性、行程时间及密封性。

• 差压报警与自控功能校验： 校验压差传感器或压差开关的报警设定点准确性，以及其与控制系统联动的可靠性。

2. 各行业检测范围的具体要求

2.1 电力行业（火电、核电）

• 范围： 重点检测凝结水精处理前置过滤器、闭式冷却水除污器、汽轮机润滑油系统滤网等。

• 要求： 极端严苛。过滤精度要求高（部分达μm级），需进行放射性去污因子测试（核电）。材料必须耐高温高压、抗氨蚀、抗氧腐蚀。检测标准遵循ASME、RCC-M（法系核电）、GB/T 标准。需进行抗震分析试验（核级设备）和长时间疲劳试验。

2.2 石油化工与天然气行业

• 范围： 原料气过滤器、产品过滤器、催化剂保护过滤器、泵前保护过滤器等。

• 要求： 强调防爆性能（Ex认证）和耐化学腐蚀性。需在烃类介质或实际工艺流体中进行性能测试。过滤元件需耐受高压差和频繁反洗。检测需关注气体过滤效率和液体携带量（对于气液分离功能除污器）。遵循API 598（阀门试验）、ISO 2941（滤芯抗破裂）等标准。

2.3 市政供水与污水处理

• 范围： 水源进水粗/细格栅后除污器、中水回用过滤器、紫外线消毒系统前保安过滤器。

• 要求： 关注大流量、低阻力和生物污堵倾向评估。检测需模拟实际水质，评价对藻类、纤维等杂质的去除效果。材料需符合饮用水卫生标准（如NSF/61认证）。反洗水耗和效果是重点检测指标。

2.4 HVAC与工业循环水系统

• 范围： 冷冻水、冷却水、热网循环水系统除污器。

• 要求： 侧重于初始压降、纳污容量及反洗自动化程度。检测常在标准工况（如水温12-32℃）下进行。需评估对系统水力平衡的影响。磁性除污器需检测其磁场强度和对铁磁性颗粒的吸附效率。

2.5 船舶与海洋工程

• 范围： 海水冷却系统、燃油系统、滑油系统、压载水处理系统除污器。

• 要求： 必须进行船级社认证（如CCS、DNV、ABS等）。检测包括倾斜与摇摆试验以验证在船舶运动条件下的性能，以及严格的盐雾腐蚀试验。材料需耐海水腐蚀，通常要求双相不锈钢或更高等级材料。

3. 检测仪器的原理和应用

3.1 颗粒计数与粒径分析仪

• 原理： 主要采用光散射原理。激光照射通过取样液的颗粒，探测器接收散射光信号，其强度与颗粒粒径相关，通过校准和算法将信号转换为颗粒粒径和数量。另有基于显微图像分析或电阻法（库尔特原理）的仪器。

• 应用： 用于过滤精度和效率测试的核心设备。在线监测除污器进出口颗粒浓度变化，提供实时分级效率数据。

3.2 差压变送器/压力传感器

• 原理： 通常基于压阻式、电容式或谐振式原理。压力作用于敏感元件导致其物理特性（如电阻、电容）变化，经电路转换为标准电信号（4-20mA）。

• 应用： 精确测量除污器进出口压降，监控滤网污染程度，触发反洗或报警。要求精度高（±0.5% FS）、响应快。

3.3 超声波测厚仪

• 原理： 探头发射超声波脉冲，测量其在工件内表面反射回波的时间差，结合材料声速计算出厚度。

• 应用： 在不拆卸设备的情况下，无损检测除污器壳体、滤网筒体等关键部位的腐蚀减薄情况。

3.4 工业内窥镜

• 原理： 将前端带有摄像头或光学镜头的探管伸入设备内部，将图像传输至目镜或显示器。

• 应用： 直观检查滤网堵塞、破损、变形，壳体内部腐蚀、焊缝状况以及反洗喷嘴的工作状态。

3.5 液体颗粒污染物自动监测仪（用于高清洁度系统如液压油、润滑油）

• 原理： 集成了在线颗粒计数、水分测定、粘度测量等多种传感器。

• 应用： 对电站EH油系统、航空液压系统等关键除污器进行连续在线监测与趋势分析，实现预测性维护。

3.6 试验粉尘发生与注入系统

• 原理： 通过文丘里管、螺旋给料或流体化床等方式，将标准试验粉尘均匀、稳定地注入测试管路上游。

• 应用： 在纳污容量和过滤效率测试中，提供可控、可重复的污染源，是实验室性能鉴定的关键设备。

3.7 流量计（涡轮、电磁、超声波）

• 原理： 涡轮流量计基于叶轮转速；电磁流量计基于法拉第电磁感应定律；超声波流量计基于时差法或多普勒效应。

• 应用： 标定测试系统的实时流量，确保除污器在额定工况下接受检测。电磁和超声波流量计对压损无影响，尤为适用。
