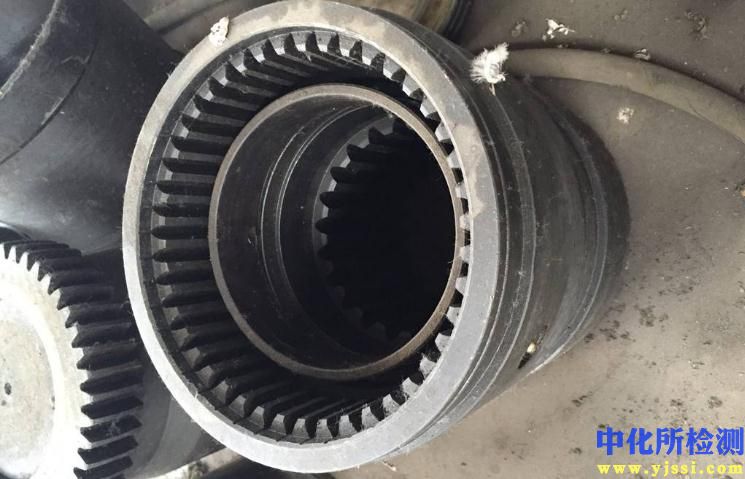

鼓形齿检测技术

1. 检测项目分类及技术要点

鼓形齿检测主要分为几何精度检测、材料性能检测和功能性检测三大类。

1.1 几何精度检测
这是确保鼓形齿啮合性能与寿命的核心，主要项目包括：

• 齿形/齿向修形检测：

  • 技术要点：区别于普通直齿或斜齿，鼓形齿的关键在于其齿线（齿向）呈预设的鼓形曲线。检测需使用高精度齿轮测量中心或专用鼓形齿检查仪，沿齿长方向连续扫描，获取实际齿面点云数据。通过专用软件将实测数据与理论鼓形曲线（通常为圆弧、抛物线或高阶函数）进行比对。评价参数包括鼓形量（最大修形量）、鼓形中心位置、修形曲线的对称性与平滑度。

  • 公差范围：鼓形量公差通常为微米级，根据模数、齿宽和精度等级不同，常见范围在±3μm至±15μm之间。

• 齿距/周节偏差检测：

  • 技术要点：测量相邻齿距偏差和累积齿距偏差。需在分度圆附近进行测量，以消除齿形修形的影响。对于大规格鼓形齿，需考虑温度补偿。

• 跳动检测（径向、端面、齿圈）：

  • 技术要点：齿圈径向跳动是评价齿坯加工精度与安装偏心的重要指标。检测时测头需在齿槽固定高度接触，旋转工件一周。

• 齿厚/公法线长度检测：

  • 技术要点：控制侧隙的关键。由于齿向鼓形，测量位置必须严格固定（通常为齿宽中点）。需使用齿轮千分尺、公法线千分尺或坐标测量机（CMM）进行。需提供基于鼓形修形的理论计算值。

• 表面质量检测：

  • 技术要点：包括表面粗糙度（Ra, Rz）和表面缺陷。使用轮廓仪或粗糙度仪在齿面中部沿齿向、齿廓方向分别测量。鼓形齿对齿面波纹度有较高要求，以防止振动和噪音。

1.2 材料性能检测

• 表面硬度与硬化层深度：

  • 技术要点：齿面通常经渗碳、氮化或感应淬火处理。需使用维氏或洛氏硬度计在齿面及齿根圆角处测试，并制作齿部横截面金相试样，依据相关标准（如ISO 6336-5）测量有效硬化层深度（通常为550 HV处）和硬度梯度。心部硬度也需检测以确保强韧性。

• 金相组织：

  • 技术要点：检查齿面至心部的组织，如马氏体级别、残余奥氏体含量、碳化物形态及有无脱碳、晶界氧化等缺陷。

1.3 功能性检测

• 接触斑点（着色检查）：

  • 技术要点：在轻微制动下，将着色剂（如红丹）涂于小齿轮齿面，啮合运转后检查大齿轮齿面的接触印痕。理想状态为椭圆形斑点，位于齿面中部，沿齿长方向分布面积应大于70%，沿齿高方向大于40%。此项目直接反映鼓形修形的正确性和装配对中效果。

• 传动误差与噪音测试：

  • 技术要点：在专用齿轮试验台上，安装成对鼓形齿，测量输入与输出轴的角度差（传动误差），并进行噪音频谱分析。用于评价动态啮合平稳性。

2. 各行业检测范围的具体要求

2.1 汽车行业（特别是高端乘用车、商用车变速箱及驱动桥）

• 要求：追求高效率、低噪音、高功率密度。检测频率高，强调100%在线或线末齿形齿向检测。

• 标准与精度：普遍采用德国VDI/VDE 2612/2613标准或企业自有更严苛标准。精度等级通常要求达到ISO 1328的4-6级。对齿面粗糙度要求极高（Ra常要求＜0.8μm），以降低空载损失。接触斑点要求严格。

2.2 风电齿轮箱

• 要求：极端关注可靠性与长寿命（＞20年）。检测重点在材料性能与宏观几何。

• 标准与精度：遵循ISO 6336、DIN 3990等强度计算标准，以及AGMA 6006等风电齿轮专用标准。精度等级通常为ISO 6-7级，但更强调齿根圆角粗糙度、残余应力、硬化层深度的均匀性及严格的无损探伤（磁粉或超声波）。

2.3 工程机械与重型车辆（扭矩放大器、变速箱）

• 要求：承受重载、冲击载荷和恶劣环境。检测侧重强度和耐久性。

• 标准与精度：精度等级多为ISO 7-8级。对齿部承载能力（弯曲强度、接触强度）的验证要求高，需进行严格的台架疲劳试验。对材料纯净度（非金属夹杂物等级）有特定要求。

2.4 航空航天（直升机传动系统、航空发动机附件传动）

• 要求：在极轻量化下实现超高可靠性和安全性。检测最为全面和严苛，强调全过程追溯。

• 标准与精度：遵循美国AGMA 1100系列、美国齿轮制造商协会（AGMA）航空标准及各自企业规范（如GE、Pratt & Whitney）。精度等级要求可达ISO 3-5级。除常规项目外，需进行三维齿面全形貌测绘、齿轮单齿弯曲疲劳试验、深层渗碳控制，并广泛采用工业CT检测内部缺陷。

2.5 轨道交通（机车、高铁齿轮传动装置）

• 要求：高可靠性、免维护性、低振动。检测注重一致性与批次质量控制。

• 标准与精度：遵循EN 13103、EN 13261等欧洲标准或国家铁路标准。精度等级为ISO 6-7级。对齿面接触斑点的稳定性和传动噪音有明确限值要求，需进行长时间的跑合试验和温升测试。

3. 检测仪器的原理和应用

3.1 齿轮测量中心

• 原理：基于精密机械坐标系统（三轴或四轴以上联动）和高精度测头系统。通过CNC程序控制，使测头沿理论齿面进行扫描运动，实时记录测头的径向位置变化，经软件处理得到齿形、齿向、齿距等所有几何误差。

• 应用：是检测鼓形齿齿形齿向的核心设备。通过专用鼓形齿测量软件，可直观显示鼓形曲线偏差云图，进行各种分析。典型供应商有克林贝格（Klingelnberg）、格里森（Gleason）、霍梅尔（Mahr）等。

3.2 三坐标测量机

• 原理：与齿轮测量中心类似，但通用性更强，精度和测头系统可能针对齿轮优化不足。通过触发或扫描测头，获取齿面离散点坐标，通过数学建模计算参数。

• 应用：主要用于测量齿坯基准、齿厚、公法线、孔位等宏观尺寸，以及大模数鼓形齿的齿廓。在无专用齿轮测量中心时，可作为补充测量手段。

3.3 粗糙度轮廓仪

• 原理：采用高精度金刚石探针划过工件表面，其垂直方向的位移变化经传感器转化为电信号，经放大和计算得到Ra, Rz, Rsm等参数。轮廓仪还可测量形状和波纹度。

• 应用：专门用于测量齿面及齿根的表面粗糙度和波纹度。配备特殊夹具，可将齿轮固定，使测针精确沿齿面特定轨迹移动。

3.4 接触斑点检查台

• 原理：简易的机械台架，提供精确的齿轮中心距定位和轻微的加载制动机构。

• 应用：功能性检测关键设备。通过着色剂转移的印痕，直观、快速评估齿轮副的啮合接触质量，指导装配调整。

3.5 硬度测试系统

• 原理：维氏硬度计通过光学系统测量压痕对角线长度计算硬度；洛氏硬度计通过测量压痕深度差值；超声波硬度计基于超声接触阻抗原理。

• 应用：台式维氏/洛氏硬度计用于实验室精确检测齿部切片。便携式超声波硬度计或里氏硬度计用于现场无损检测齿面硬度。

3.6 齿轮综合检查仪（双面啮合仪）

• 原理：将被测齿轮与高精度测量齿轮（或齿条）进行无侧隙双面啮合，通过测量中心距的连续变动，综合反映齿轮的径向误差（如径向跳动、齿形误差等）。

• 应用：适用于鼓形齿的快速批量检测，但主要反映径向综合误差，无法单独精确评价齿向鼓形量，常作为生产线上快速筛选设备。

3.7 光学扫描仪与工业CT

• 原理：光学扫描仪通过结构光或激光获取齿面三维点云；工业CT通过X射线断层扫描重建工件内部三维模型。

• 应用：光学扫描用于逆向工程和大尺寸齿轮的齿面形貌快速检测。工业CT用于高价值齿轮（如航空齿轮）的内部缺陷（如缩孔、夹杂）检测和渗碳层三维可视化分析。
