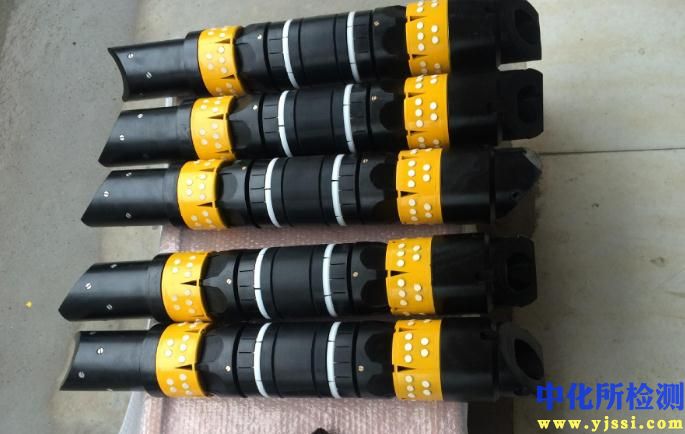

桥塞检测详细技术内容

桥塞检测是确保桥塞坐封、密封性能及整体可靠性，保障油气井、地热井等井下作业安全的关键环节。检测遵循严格的标准（如API 11D1、SY/T 5587.6等），涵盖从原材料到成品，直至模拟井下条件的全过程。

1. 检测项目分类及技术要点

桥塞检测主要分为三大类：材料与制造质量检测、性能与功能检测、环境模拟与耐久性检测。

1.1 材料与制造质量检测

• 技术要点：

  • 材料理化性能：对卡瓦、中心管、锥体等金属件进行化学成分分析、金相检验、力学性能测试（抗拉强度、屈服强度、硬度）。密封件（橡胶筒）需进行邵氏硬度、拉伸强度、扯断伸长率、压缩永久变形率及耐介质（油、酸、H₂S）性能测试。

  • 尺寸与形位公差：使用三坐标测量仪、激光扫描仪等，严格检测各部件关键尺寸（如外径、内径、螺纹参数）及形位公差（同心度、圆柱度、平面度），确保组装兼容性与坐封同心度。

  • 无损检测（NDT）：对承受高应力的金属部件（如卡瓦、锁环）进行磁粉探伤（MT）或液体渗透探伤（PT），以发现表面及近表面裂纹；对关键焊缝进行超声波探伤（UT）或射线探伤（RT）。

1.2 性能与功能检测

• 技术要点：

  • 坐封性能测试：在模拟井筒中，使用液压坐封工具或模拟电缆坐封，记录坐封压力/张力与位移曲线，验证坐封动作是否顺畅、到位。

  • 锚定性能测试（双向承压能力）：为核心测试项目。将坐封后的桥塞置于高温高压试验釜内，分别从上、下两个方向施加逐级递增的压差，直至达到额定工作压力或桥塞失效。记录最大保持压力及位移数据，评估卡瓦锚定深度与锁紧机构的可靠性。

  • 密封性能测试：与锚定测试同步进行。在施加双向压差时，使用高精度流量计或压降法监测泄漏率。API标准通常要求在一定压差下（如额定工作压力），泄漏率低于某个阈值（如标准立方厘米/分钟）。需分别测试封堵管柱内部（中心管密封）和封隔井筒环空（橡胶筒密封）的能力。

  • 钻磨性能测试：评估可钻式桥塞的可移除性。在模拟井筒中，使用标准钻具组合进行钻磨，记录钻磨时间、扭矩变化及磨屑形态，要求钻屑形态规则、无长条铁屑，且剩余部件可通过循环捞出。

1.3 环境模拟与耐久性检测

• 技术要点：

  • 温度-压力循环测试：将桥塞置于环境模拟舱内，模拟井下温度（最高可达200℃以上）和压力循环工况，进行多次温度-压力周期变化，测试后复查其密封与锚定性能，评估材料热老化与密封失效风险。

  • 腐蚀与耐久性测试：针对含H₂S、CO₂、高矿化度地层水等苛刻环境，将桥塞材料试样或整体置于高压釜中，在特定分压、温度和时间条件下进行腐蚀试验，评估其抗硫化物应力开裂（SSC）、应力腐蚀开裂（SCC）性能及密封材料劣化情况。

  • 振动与冲击测试：模拟桥塞在运输、下井投送过程中受到的机械振动与冲击，测试后检查部件完整性及内部机构是否发生预失效。

2. 各行业检测范围的具体要求

不同应用场景对桥塞的性能要求侧重点不同，检测范围与标准存在差异。

2.1 常规油气井（含非常规页岩气、致密油）

• 要求：检测范围最全面，标准最严格。重点在于高承压（70MPa-140MPa）、高温（150℃+）、高锚定力。非常规水平井分段压裂用桥塞需额外强调：

  • 快速坐封与大规模泵送：测试其在高速流体驱动下的通过性、姿态稳定性及瞬间坐封可靠性。

  • 大通径与高强度：压裂后桥塞需承受大规模、高排量、高砂比压裂液的长期冲蚀，检测其抗冲蚀性能和压后保持大通径的能力。

  • 可钻性：要求钻磨效率高，且与复合材料部件相容，避免卡钻。

2.2 酸性油气田（含H₂S/CO₂）

• 要求：在常规性能检测基础上，腐蚀检测是强制核心。必须依据NACE MR0175/ISO 15156等标准，对所有金属部件进行抗硫化物应力开裂（SSC）试验。密封材料需进行在H₂S/CO₂环境中的体积变化、硬度变化及密封性能保持率测试。检测报告中必须明确适用的H₂S分压和浓度范围。

2.3 地热井

• 要求：核心在于超高温与热循环。检测重点为：

  • 高温稳定性：密封材料需在更高温度（常为200℃-280℃）下进行长时间老化测试，评估其高温下的压缩永久变形和弹性恢复能力。

  • 热循环密封性：模拟地热井生产与关井的频繁温度波动，进行数十至上百次的热循环后的密封测试。

  • 材料耐蚀性：针对地热流体中可能含有的氯离子、硫酸根等腐蚀介质进行专项测试。

2.4 储气库井

• 要求：核心在于超长寿命、极高密封可靠性及疲劳耐久性。储气库运行涉及注采循环，桥塞承受周期性交变载荷。

  • 循环载荷测试：模拟注采周期，进行上万次的低压-高压循环测试，监测其密封性能的衰减情况。

  • 长期承压蠕变测试：在额定压力下进行长达数月甚至数年的持续承压测试，评估密封材料的应力松弛和锚定部件的蠕变行为。

2.5 弃井与修井作业

• 要求：侧重于永久性封堵的绝对可靠性。检测范围强调：

  • 极端承压与密封：测试压力等级往往高于生产桥塞，并要求在水泥浆等介质环境下长期密封。

  • 与水泥的相容性：测试桥塞作为水泥承转座塞的适应性，包括其对水泥浆的承载能力及界面密封效果。

3. 检测仪器的原理和应用

3.1 全尺寸井下条件模拟试验系统

• 原理：核心设备。由高压釜体、加热系统、液压增压系统、数据采集与控制系统组成。釜体能容纳坐封于模拟套管内的完整桥塞，可独立控制上下腔室压力与整体温度，模拟井下温度、围压及双向压差。

• 应用：用于进行锚定、密封、温度-压力循环等综合性能测试。齐全的系统可实现自动压力循环、实时泄漏量（通过流量计或压降法）精密测量和全过程数据记录。

3.2 材料试验机（万能试验机）

• 原理：通过伺服液压或电机驱动加载机构，对试样施加拉伸、压缩、弯曲等载荷，精确测量力与位移。

• 应用：用于桥塞金属部件的力学性能测试（如屈服强度）、橡胶密封件的压缩-回弹性能测试、以及小型化的坐封力与解封力测试。

3.3 三坐标测量机（CMM）与光学扫描仪

• 原理：CMM通过探头接触工件表面获取空间坐标；光学扫描仪利用激光或结构光非接触获取物体表面三维点云数据。

• 应用：用于桥塞各部件的尺寸精度和形位公差的精密检测，特别是复杂轮廓（如卡瓦齿形、锥面角度）的检测。

3.4 无损检测设备

• 磁粉探伤（MT）机：利用磁化后缺陷处漏磁场吸附磁粉形成磁痕的原理，检测铁磁性材料表面及近表面缺陷。

• 超声波探伤（UT）仪：利用高频声波在材料中传播遇到缺陷反射的原理，检测内部裂纹、夹杂等缺陷。

• 应用：主要用于卡瓦、锁环、中心管等关键承力部件的出厂前缺陷筛查。

3.5 环境腐蚀试验设备

• 高压高温反应釜（腐蚀釜）：可创建并维持含H₂S、CO₂、盐水等复杂环境的高温高压状态。

• 慢应变速率试验（SSRT）机：在腐蚀环境中对试样施加缓慢拉伸，用于定量评价材料的抗SSC和SCC敏感性。

• 应用：专门用于酸性环境用桥塞材料的耐腐蚀性能评定。

3.6 钻磨试验台

• 原理：模拟井下钻磨环境，由驱动单元、扭矩/转速传感器、模拟井筒及钻井液循环系统组成。

• 应用：用于可钻式桥塞的钻磨时间、扭矩、钻屑形态等可钻性指标的定量测试与评价。

通过上述系统化、标准化的检测项目、行业针对性要求和精密仪器验证，可全面客观地评估桥塞产品的性能与可靠性，为井下作业安全提供至关重要的技术保障。
