霍尔元件检测技术内容

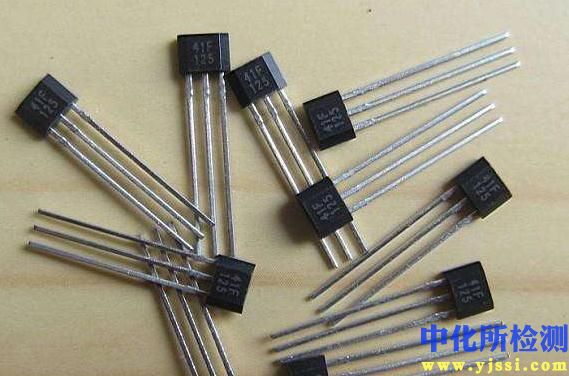

霍尔元件是基于霍尔效应工作的半导体磁敏器件，其性能直接影响最终应用系统的精度与可靠性。检测旨在全面评估其电学、磁学、热学及可靠性参数。

一、 检测项目分类及技术要点

1. 电学参数检测

• 霍尔电压/灵敏度（V_H / S）：

  • 技术要点： 在规定的控制电流I_C和磁感应强度B下，测量霍尔输出端的电压。灵敏度S = V_H / (I_C * B)，单位为mV/(mA·T)或V/(A·T)。需在零磁场环境下进行初始不平衡电压（失调电压）补偿。

  • 关键数据： 测试通常在B=0.1T或0.3T标准磁场下进行，控制电流需恒定。

• 输入/输出电阻（R_IN / R_OUT）：

  • 技术要点： 使用四端法测量，在无磁场、小电流条件下，分别测量控制电流端和霍尔电压端的电阻。温度变化对电阻值影响显著，需记录测试环境温度。

• 失调电压（零位误差）：

  • 技术要点： 在I_C恒定、B=0的条件下测得的霍尔端残余电压。包括初始失调（由材料、工艺不均匀性导致）和温漂失调。检测需区分并量化。

• 非线性度：

  • 技术要点： 在额定控制电流下，霍尔输出电压与磁感应强度在测量范围内偏离拟合直线的最大相对误差。通常要求在工作磁场范围的20%-80%区间内评估。

• 电流相关灵敏度/电阻温漂系数：

  • 技术要点： 在规定的温度范围（如-40℃至+125℃或+150℃）内，测量灵敏度或电阻值相对于25℃常温值的变化率。通常以%/℃或ppm/℃表示。

2. 磁学参数检测

• 磁灵敏度阈值/分辨率：

  • 技术要点： 在特定带宽和电路噪声背景下，元件可检测的最小磁场变化。与元件本身的噪声电压密度（nV/√Hz）直接相关。

• 工作点/释放点（用于开关型霍尔）：

  • 技术要点： 使输出状态发生跳变（通常为低到高）的磁感应强度值（B_OP）和恢复原状态的磁感应强度值（B_RP）。需检测其迟滞宽度（B_HYS = |B_OP - B_RP|）。

• 线性范围与饱和点：

  • 技术要点： 测量霍尔输出电压与磁场保持线性关系的最大磁感应强度值。超过此范围，输出进入饱和区，灵敏度下降。

• 响应时间（开关型）：

  • 技术要点： 从施加阶跃磁场到输出电平完成90%跳变所需的时间。通常在纳秒至微秒级，与器件结构和负载有关。

3. 功能与可靠性检测

• 功能测试：

  • 技术要点： 模拟实际应用条件，验证开关动作、线性输出、方向识别（对于双极或全极开关）、占空比（对于锁存型）等功能是否正常。

• 环境应力测试：

  • 高温高湿存储（如85℃/85%RH，1000小时）、高温工作寿命、温度循环（如-40℃~125℃，循环数百次）、机械冲击与振动。

  • 技术要点： 测试后复测关键电学参数（如灵敏度、失调电压、开关点），漂移量需在规格书允许范围内。

• ESD（静电放电）耐受能力：

  • 技术要点： 依据人体模型（HBM）和机器模型（MM）标准（如JEDEC标准），施加特定等级（如±2kV, ±4kV, ±8kV）的静电脉冲后，检测功能是否失效。

二、 各行业检测范围的具体要求

1. 汽车电子

• 要求： 极端严苛。工作温度范围通常需覆盖-40℃至+150℃。必须进行AEC-Q100/101系列认证测试，包括长期高温工作寿命（HTOL）、高加速应力测试（HAST）、强电磁兼容性（EMC）评估。对零点温漂、灵敏度稳定性、抗机械应力及失效模式（如短路、开路）有极高要求。用于位置传感（节气门、变速箱）、电流传感（BMS、OBC）时，精度和长期漂移是关键指标。

2. 工业控制与自动化

• 要求： 高精度与高可靠性。线性霍尔元件要求低噪声、高线性度、低温漂。宽温度范围（-40℃~85℃或更宽）是常态。需评估在复杂电磁环境下的抗干扰能力。用于伺服电机位置反馈、精密电流监测时，分辨率与重复性至关重要。

3. 消费电子

• 要求： 侧重成本与基本功能。检测聚焦于常温下的基本功能、开关点一致性、功耗以及尺寸。对可靠性的要求通常低于汽车级，但仍需进行常规的温度循环、高温高湿测试。用于手机翻盖检测、笔记本休眠开关、白色家电位置检测等。

4. 航空航天与国防

• 要求： 最高等级的可靠性与极端环境适应性。需满足MIL-STD-883等军用标准。检测包括更宽的温度范围（如-55℃~175℃）、更强的抗辐射能力、更严格的机械冲击振动测试以及长寿命验证。参数容差极其严格。

三、 检测仪器的原理和应用

1. 高精度恒流源

• 原理： 提供高度稳定、低纹波的可编程控制电流（I_C），是测量灵敏度、电阻的基础。采用反馈运算放大器与精密基准源设计。

• 应用： 为霍尔元件提供精确的偏置电流，其稳定性直接决定V_H测量精度。

2. 标准磁场发生装置

• 亥姆霍兹线圈：

  • 原理： 一对同轴、同径、同匝数的圆形线圈，通以同向电流，能在中心区域产生高度均匀的、与电流成精确比例的磁场。B ∝ I_coil。

  • 应用： 主要用于实验室精密标定、线性度测试、灵敏度校准。磁场范围通常在0.01T以下，均匀区大小与线圈直径相关。

• 电磁铁/永磁体系统：

  • 原理： 电磁铁通过励磁电流产生强磁场（可达数特斯拉）；永磁体系统通过机械移动或旋转改变施加于器件的磁场强度与方向。

  • 应用： 电磁铁用于测试高磁场下的特性及饱和点；可编程的永磁体测试台（配合高斯计反馈）广泛用于开关型霍尔元件工作点/释放点的高速自动化测试。

3. 高精度电压测量单元

• 原理： 通常为高分辨率、低噪声的数字万用表（DMM）或纳伏表，用于测量微小的霍尔电压。在自动化测试系统中集成。

• 应用： 直接测量V_H、失调电压、噪声电压等。

4. 高低温温控箱

• 原理： 通过压缩机制冷、电阻丝加热及液氮辅助等方式，实现快速、精准的温度控制与循环。

• 应用： 用于测试所有与温度相关的参数，如灵敏度温漂、电阻温漂、高低温和开关特性等。

5. 自动化测试系统（ATE）

• 原理： 集成上述所有仪器模块，由测试计算机通过GPIB、PXI、LXI等总线控制。搭载专业测试软件，执行序列化测试、数据采集与分析。

• 应用： 实现批量生产中的全参数高速测试、分类与数据追溯，是保证产品一致性和质量的核心装备。

6. 辅助仪器

• 高斯计： 用于标定和监测测试位置的磁感应强度，是磁场测量的基准。

• ESD模拟器： 产生标准波形静电脉冲，用于评估器件抗静电能力。

• 振动台与冲击台： 模拟机械应力环境，评估器件结构可靠性。
