喉塞检测技术详解

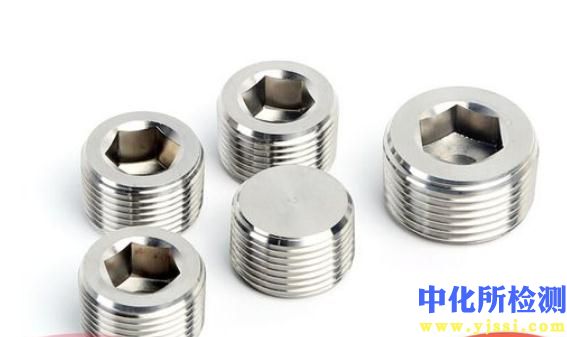

喉塞，作为一种用于密封管道、压力容器或其他连接处的关键部件，其性能直接关系到系统的完整性、安全性与可靠性。喉塞检测旨在评估其尺寸精度、密封性能、材料属性及长期耐久性，确保其符合设计规范与应用要求。

1. 检测项目分类及技术要点

喉塞检测主要可分为四大类，每一类包含若干关键技术要点。

A. 尺寸与几何精度检测

• 关键项目：外径、内径（如适用）、高度/长度、倒角角度、圆度、圆柱度、同心度。

• 技术要点：

  • 使用高精度数显千分尺、环规、塞规进行基础测量，精度通常要求达到±0.001mm。

  • 采用光学投影仪或二维影像测量仪进行轮廓与角度非接触式测量，适用于批量快速检测。

  • 对于高精度或复杂轮廓（如异形喉塞），需使用三坐标测量机进行三维几何公差的全尺寸检测，重复精度可达1µm级别。

  • 表面粗糙度检测，使用触针式粗糙度仪测量Ra、Rz值，确保安装表面质量，通常要求Ra ≤ 1.6µm。

B. 密封性能检测

• 关键项目：泄漏率、承压能力、爆破压力。

• 技术要点：

  • 气密性/液密性测试：将喉塞安装于标准测试套件中，接入压力源（气体或液体）。常用方法包括：

    • 压降法：在给定压力（如工作压力的1.5倍）下保压，监测规定时间内压力下降值，计算泄漏率。气体检测灵敏度通常可达10^-3 ~ 10^-5 Pa·m³/s。

    • 流量法：直接测量泄漏介质的流量，精度更高。

    • 浸水气泡法：施加气压后浸入水中，观察气泡判定泄漏点，为定性测试。

  • 压力循环与爆破测试：在压力试验机上逐步增压至喉塞发生永久变形（屈服压力）或破裂（爆破压力），验证其安全裕度。爆破压力通常需达到额定工作压力的2.5倍以上。

C. 材料与机械性能检测

• 关键项目：硬度、抗拉强度、屈服强度、金相组织、耐腐蚀性。

• 技术要点：

  • 硬度测试：采用洛氏（HRC、HRB）或维氏（HV）硬度计，在喉塞端面或截面取样测量，确保材料热处理状态符合要求。

  • 力学性能测试：从同批次材料或工艺试棒上制取标准拉伸试样，在万能材料试验机上获取应力-应变曲线，确定关键强度指标。

  • 金相分析：切割、镶嵌、抛光、腐蚀后，利用金相显微镜观察材料微观组织（如马氏体含量、晶粒度），评估热处理质量。

  • 耐腐蚀测试：根据应用环境，进行中性盐雾试验（如ASTM B117）、酸性盐雾试验或铜加速醋酸盐雾试验，评估表面镀层（如锌、镍）或基体材料的耐蚀等级。

D. 环境适应性与耐久性测试

• 关键项目：高低温循环、振动疲劳、长期稳定性。

• 技术要点：

  • 温度冲击测试：在高低温试验箱中进行快速温度循环（如-40°C至+120°C），评估喉塞材料与密封性能的热稳定性。

  • 振动测试：在振动台上模拟实际工况频率与振幅，测试后检查喉塞是否松动、磨损或泄漏。

  • 蠕变松弛测试：在恒定温度和载荷下长时间（数百至数千小时）测试，评估密封力的保持能力。

2. 各行业检测范围的具体要求

不同行业因工况、介质和标准的差异，对喉塞检测有特定侧重要求。

• 汽车工业：

  • 范围：发动机缸体/缸盖油道/水道堵头、变速箱油路塞、燃油系统接头等。

  • 要求：极端温度适应性（-40°C~150°C）、耐汽车流体（机油、燃油、冷却液）腐蚀、高振动耐久性（如SAE/USCAR标准）。泄漏率要求严苛，通常低于10^-4 Pa·m³/s。广泛采用100%在线气密检测。

• 液压与气动行业：

  • 范围：液压阀块工艺孔喉塞、气动缸体端口。

  • 要求：极高的承压能力（液压系统常用35MPa以上）、抗压力脉冲疲劳（数百万次循环）、密封材料与工作介质的相容性（如磷酸酯液压油）。需严格进行爆破压力测试和压力循环测试。

• 航空航天：

  • 范围：燃油系统、液压系统、发动机部件。

  • 要求：满足AS9100质量管理体系，材料需可追溯。检测标准极高，包括极端环境（高低温、真空）、耐火性、以及超低泄漏率（氦质谱检漏，可达10^-8 Pa·m³/s量级）。所有检测过程需完整记录并存档。

• 通用机械与管道工程：

  • 范围：设备壳体、管道系统工艺孔。

  • 要求：遵循ISO、DIN、ANSI/ASME等相关标准。侧重尺寸通用性、安装扭矩测试以及针对水、蒸汽、气体的基础密封性能。常采用符合ISO 9001的质量抽检方案。

3. 检测仪器的原理和应用

A. 尺寸检测仪器

• 三坐标测量机：通过探针接触工件表面，由光栅尺精确记录空间坐标，通过软件计算几何尺寸与形位公差。是实验室和质检中心的权威尺寸检测设备。

• 光学影像测量仪：利用高分辨率CCD相机和光学镜头获取工件轮廓影像，通过边缘提取和软件分析进行二维测量。适用于薄片型、易变形喉塞的快速批量检测。

B. 密封与压力测试仪器

• 气密检漏仪：核心为差压传感器或质量流量计。

  • 差压式：将测试件与标准件同时充入等压气体，隔离后监测两者间的微小压差，精度高，抗干扰强。

  • 直接流量式：直接测量流向测试件的稳定气流，响应快，适用于微小泄漏检测。

• 液压/气压爆破试验台：由高压泵、压力传感器、安全容器和数据采集系统组成。可编程控制升压速率，实时记录压力-时间曲线，精准判定爆破点。

C. 材料分析仪器

• 万能材料试验机：通过伺服电机或液压驱动对试样施加载荷，利用负荷传感器和引伸计测量力与变形，计算材料各项力学性能。

• 金相显微镜：利用光学放大原理，结合不同的照明模式（明场、暗场、偏光），对制备好的金相试样进行组织观察与分析，是评估材料内部质量的关键工具。

• 盐雾试验箱：通过压缩空气将氯化钠溶液雾化，在密闭箱体内形成均匀腐蚀环境，用于加速评估喉塞表面处理层的耐腐蚀性能。

D. 环境测试设备

• 高低温试验箱：通过压缩机制冷和电加热器制热，结合强制空气循环，实现快速、精确的温度控制，模拟喉塞存储和使用环境。

• 振动试验系统：由振动台（电动或液压）、功率放大器和控制系统组成，可模拟正弦、随机或复合振动，以评估喉塞在动态机械环境下的可靠性。

综上，喉塞检测是一个多维度、系统化的质量保证过程，需依据具体应用行业的严苛标准，综合运用精密计量、无损检测、破坏性测试及环境模拟等技术手段，确保每一件产品均能满足其预期的密封与安全使命。
