搅拌器性能测试技术规范

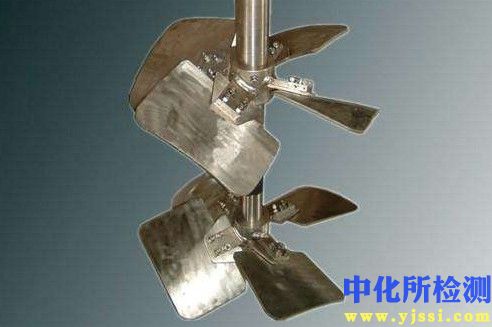

1. 检测项目分类及技术要点

搅拌器性能测试的核心项目可分为四大类：机械性能测试、水力性能测试、电气安全测试及耐久可靠性测试。

1.1 机械性能测试

• 主轴径向与轴向跳动量：在额定转速空载运行下，于主轴指定位置（通常距轴端2/3处）用于分表测量。要求径向跳动通常不大于0.05mm/m，轴向窜动不大于0.03mm，以确保动平衡与密封可靠性。

• 机械密封/填料密封泄漏率：对于密封要求严格的搅拌器（如反应釜用），采用加压清水试验。在规定压力（通常为设计压力的1.1倍）下，运行4小时，机械密封泄漏率应≤3 ml/h，填料密封滴漏率≤20滴/分钟。

• 轴承温升：在额定负载下连续运行至热平衡（通常≥4小时），用红外测温仪或预埋PT100传感器监测轴承外圈温度。温升（与环境温度差值）应≤40K，最高温度不超过80℃。

• 振动烈度：依据ISO 10816标准，在轴承座三个正交方向测量振动速度有效值（mm/s）。刚性安装的搅拌器，在额定转速下，其振动烈度通常要求处于A级（优）或B级（良）区间。

1.2 水力（混合）性能测试

• 功率特性（P-V曲线）：在标准试验水箱中，使用扭矩仪/功率分析仪测量输入轴功率（P）。通过改变转速（n）测量对应功率，验证功率与转速的立方关系（P ∝ n³），并绘制功率-体积（P-V）曲线，以确定单位体积功耗。

• 混合时间（θ）：采用电导率或pH值阶跃响应法。在搅拌槽内注入示踪剂（如饱和盐水或酸/碱液），在监测点连续记录浓度变化，达到完全混合（通常定义为浓度达到最终均值的95%-99%）所需时间即为混合时间。该数据用于评估混合效率。

• 排出流量与循环量：采用粒子图像测速（PIV）或激光多普勒测速（LDV）测量流场，通过积分计算排出流量（Q_d）。结合功率数据可计算循环流量（Q_c）及泵送效率（Q_d/P）。

• 剪切速率：对于要求分散、乳化或防止颗粒破碎的工艺，需评估剪切强度。可通过测量叶轮尖端线速度（V_tip = π * D * n）进行估算，或利用PIV获取的流场数据计算平均速度梯度（剪切率）。

1.3 电气安全测试

• 绝缘电阻：使用500V兆欧表测量带电部件与外壳间的绝缘电阻，在常温常湿下应≥20 MΩ；在湿热试验后（如温度40±2℃，湿度90%-95%，48小时）应≥2 MΩ。

• 耐压试验：在电源输入端与机壳间施加交流试验电压（通常为2倍额定电压+1000V，最低1500V），持续1分钟，无击穿或闪络现象。

• 接地连续性：使用接地电阻测试仪，测量外壳任一可触及金属部件与接地端子间的电阻，应不大于0.1Ω。

1.4 耐久可靠性测试

• 连续满载运行试验：在额定工况下（通常是清水或模拟介质），连续运行不少于1000小时，监测性能衰减和机械状态。

• 启停循环试验：模拟频繁工况，进行规定次数（如5000次）的启动-运行-停止循环，检验启动装置、电机及机械部件的疲劳寿命。

• 空载/过载试验：短时（如1-2分钟）进行110%-125%额定负载运行，检验电机过热保护和机械结构强度。

2. 各行业检测范围的具体要求

2.1 化工与制药行业

• 核心要求：密封完整性、耐腐蚀性、无菌设计（CIP/SIP能力）、剪切敏感性控制。

• 具体要求：材料需符合ASME BPE或FDA相关规范；用于无菌工艺的搅拌器需进行清洁验证和灭菌验证（如纯蒸汽121℃、30分钟下的保持性测试）；对有爆炸性环境使用的搅拌器，需符合ATEX或IECEx防爆认证要求，测试包括隔爆面参数、表面温度组别等。

2.2 水处理与环保行业

• 核心要求：能耗效率、大尺度混合能力、耐久性。

• 具体要求：重点测试大直径、低转速推流器的推流能力（单位功率所产生的流量）和全池流速分布均匀性；评估曝气搅拌系统的氧传质效率（通过清水充氧测试，测定KLa值）；材料需进行耐污水腐蚀（如氯离子、硫化氢）的加速老化试验。

2.3 食品与饮料行业

• 核心要求：材料食品接触合规性、易于清洁、卫生设计、低剪切。

• 具体要求：所有接触部件材料需通过3-A卫生标准或欧盟EC 1935/2004框架下的迁移测试；搅拌器内部表面粗糙度Ra通常要求≤0.8μm；需验证无死角设计和CIP清洗效果；对于混合乳制品、酱料等产品，需严格控制剪切速率以防止产品变性。

2.4 矿业与冶金行业

• 核心要求：耐磨性、处理高浓度固体颗粒能力、重载启动扭矩。

• 具体要求：叶轮和衬板需进行耐磨试验（如采用石英砂浆料）；测试高固体含量（固含量可达60%-70%）矿浆下的启动和运行功率；评估在非牛顿流体（如尾矿）中的搅拌效果，常采用流变仪配合测试。

2.5 新能源（锂电、氢能）材料制备

• 核心要求：高精度分散、超细颗粒防团聚、真空/惰性气氛下运行。

• 具体要求：重点测试在高粘度浆料（如电极浆料）中的分散均匀度（采用粒度分析仪或电镜观察）；验证在真空或氩气保护下的密封性能和散热特性；对用于制氢电解槽的搅拌，需测试在强碱性或酸性电解质中的长期材料稳定性。

3. 检测仪器的原理和应用

3.1 扭矩与功率测量仪器

• 原理：应变式扭矩传感器通过在旋转轴上粘贴应变片构成惠斯通电桥，轴受扭时电阻变化产生电信号，经滑环或无线传输输出扭矩值。非接触式相位差扭矩仪利用两个齿轮盘产生的电磁脉冲相位差计算扭矩。功率分析仪则同时采集电压、电流信号，计算有功功率、功率因数等。

• 应用：直接测量搅拌器输入轴的扭矩（T）和转速（n），计算轴功率（P = 2πnT）。是绘制功率曲线、计算效率的核心设备。

3.2 流场可视化与测量仪器

• 粒子图像测速仪（PIV）：向流体中播撒示踪粒子，用高强度脉冲激光片光源照亮待测平面，由高速CCD相机连续拍摄粒子图像，通过互相关算法计算相邻两帧图像中粒子群的位移，从而获得整个平面的瞬时速度矢量场。用于研究流型、湍流结构、剪切率分布和定量计算流量。

• 激光多普勒测速仪（LDV）：利用两束相干激光相交形成干涉条纹测量点速度。当示踪粒子穿过测量体时，散射光频率与粒子速度成正比。优点是空间分辨率高，不干扰流场，适用于高湍流和边界层测量。

3.3 动态信号分析仪器

• 原理：集成压电式加速度传感器、电荷放大器及高速数据采集分析系统。通过傅里叶变换（FFT）将时域振动信号转换为频域谱图。

• 应用：用于振动烈度评估和故障诊断。通过频谱分析，可识别不平衡（1倍频突出）、不对中（2倍频突出）、轴承缺陷（高频特征频率）或叶片通过频率等特征，是机械状态监测的关键工具。

3.4 在线物性监测仪器

• 电导率/pH/离子选择性电极：基于溶液电化学特性变化，通过电极产生与浓度相关的电信号。用于混合时间、停留时间分布（RTD）的测定，是评估混合效率最常用的在线方法。

• 在线粒度分析仪（如激光衍射式）：利用颗粒对激光的散射角度与粒径相关的原理，实时监测分散体系中颗粒的粒径分布（PSD），是评价分散、研磨或防止破碎效果的直接手段。

3.5 材料与可靠性测试仪器

• 盐雾试验箱：模拟海洋或工业大气腐蚀环境，用于评估搅拌器外露部件或特殊环境下材料的耐腐蚀性能，测试标准如ASTM B117。

• 高低温交变湿热试验箱：用于测试搅拌器电气部件及整机在极端温湿度条件下的工作稳定性和存储可靠性，验证其环境适应性。
