风炮检测技术内容

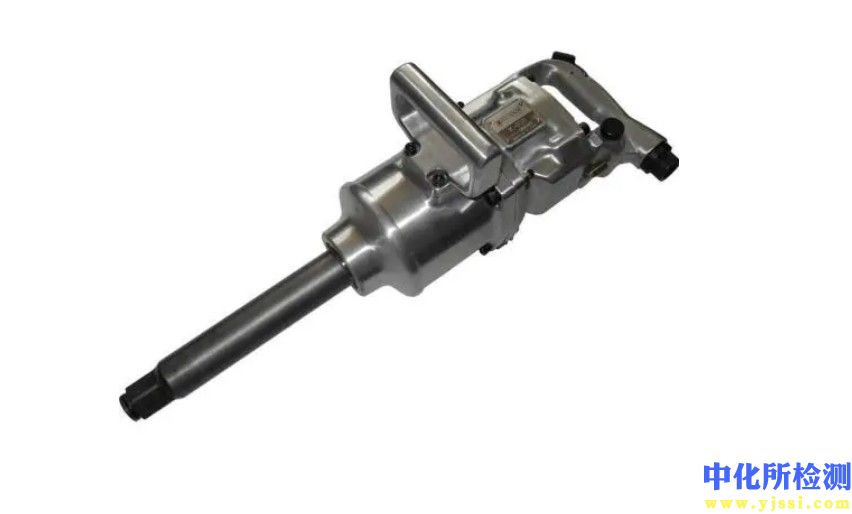

风炮，作为一种以压缩空气为动力的气动冲击扳手，其性能与安全性直接影响装配质量及操作安全。检测旨在评估其关键性能参数、安全特性及可靠性。

一、 检测项目分类及技术要点

风炮检测主要分为性能检测、安全检测、可靠性检测和关键部件检测四大类。

1. 性能检测

• 扭矩特性： 核心检测项目。包括最大扭矩、可调节扭矩范围、扭矩精度及重复性。

  • 技术要点： 使用动态扭矩传感器和高速数据采集系统，在标准测试台上模拟真实拧紧工况。需记录冲击过程的扭矩-时间曲线，分析峰值扭矩、持续扭矩及上升时间。依据ISO 5393:2017《气动工具 性能测试方法》等标准，在指定进气压力（通常为0.62 MPa或0.63 MPa）下进行。扭矩精度偏差一般要求不超出标称值的±10%。

• 冲击频率与能量： 评估工作效率与能力。

  • 技术要点： 通过声学传感器或编码器测量锤块（冲击机构）的冲击频率。单次冲击能量可通过计算或专用冲击能量测试仪获得，与扭矩输出能力直接相关。

• 耗气量与空气效率： 评估经济性。

  • 技术要点： 使用流量计和压力传感器，在空载和加载状态下测量单位时间内的压缩空气消耗量（如L/s）。计算单位耗气量下的扭矩输出，评价能效。

• 转速（空载与负载）： 影响操作速度。

  • 技术要点： 使用非接触式激光转速计或编码器测量方头转速。空载转速反映工具极限速度，负载转速反映实际工作能力。

2. 安全检测

• 噪声等级： 保护操作者听力。

  • 技术要点： 依据ISO 15744:2008或等同标准，在半消声室或符合要求的场地，在距离声源1米处按包络面布点测量声压级。通常要求提供A计权声功率级数据，多数风炮噪声超过85 dB(A)，需明确警示。

• 手柄振动： 预防手臂振动综合征（HAVS）。

  • 技术要点： 依据ISO 28927-1:2019《手持便携式动力工具 振动试验方法》，在模拟负载下，于手柄关键位置安装三轴加速度传感器，测量频率加权加速度均方根值。需提供振动总值及三个轴向分量。

• 反作用力与力矩： 评估操作稳定性与疲劳度。

  • 技术要点： 测量在施加最大扭矩时，工具本体产生的反向旋转力矩，通常使用多维力传感器。

• 机械安全： 检查离合器、调速阀等过载保护功能是否有效，防止超扭矩运行；检查方头锁紧机构可靠性，防止套筒飞出。

3. 可靠性检测

• 耐久性/寿命试验： 模拟长期使用状况。

  • 技术要点： 在专用试验台上进行反复冲击循环测试，记录达到规定循环次数（如数十万次）前后的扭矩衰减、零件磨损、密封件泄漏等情况。试验周期包括连续冲击和启停冲击两种模式。

• 环境适应性： 评估在特殊工况下的性能。

  • 技术要点： 包括高低温试验（如-20℃至60℃）、防尘防水试验（IP等级）、耐腐蚀试验等，观察其启动、扭矩输出及密封性能的变化。

4. 关键部件检测

• 冲击机构： 检查锤块、砧块的材质、硬度、磨损情况及啮合轮廓。

• 动力总成： 检测气动马达的叶片磨损、气缸内壁光洁度及轴承状态。

• 调扭机构： 校验扭矩调节机构的准确性、线性度及锁定可靠性。

• 进气系统： 检查滤网、节流阀、换向阀的密封性与通畅性。

二、 各行业检测范围的具体要求

不同行业因紧固件规格、强度等级及工艺要求不同，对风炮检测的侧重点存在显著差异。

1. 汽车制造与维修行业

• 范围： 涵盖发动机装配、底盘悬挂、轮毂螺栓紧固等关键工位。

• 要求： 扭矩精度要求最高，尤其是发动机缸盖、连杆、曲轴等关键部位，常要求使用高精度定扭矩风炮，扭矩误差需控制在±5%以内，并强制要求与扭矩监控系统联机，实现数据追溯。车轮紧固则强调高效率和高重复性，并需进行反作用力测试以评估操作工效。

2. 重型装备与轨道交通

• 范围： 工程机械、铁路机车车辆、风电设备等大型结构件连接。

• 要求： 侧重于超高扭矩输出能力（可达数万N·m）和高可靠性。检测重点在于极限扭矩下的结构强度、长周期耐久性以及低温启动性能。对冲击机构的材质和热处理工艺要求极高。

3. 航空航天制造业

• 范围： 飞机结构组装、发动机维护。

• 要求： 标准最为严苛。除极高的扭矩精度和重复性要求外，材料兼容性（防止对航空铝合金、复合材料等造成损伤）、清洁度（防止油脂污染）、防爆安全（在易燃环境使用）是特殊检测项。工具需经过严格认证，并定期进行强制校准。

4. 通用工业装配与建筑行业

• 范围： 钢结构连接、管道安装、设备维护等。

• 要求： 侧重工具的通用性、耐用性和成本。检测重点为扭矩范围覆盖能力、在不同进气压力下的性能稳定性、以及防尘防水（IP等级）性能。对振动和噪声指标有基本安全限值要求。

三、 检测仪器的原理和应用

风炮检测依赖于一系列高精度专用仪器。

1. 动态扭矩测试系统

• 原理： 核心是旋转动态扭矩传感器，基于应变原理或相位差原理。当传感器轴受到扭力时，粘贴的应变桥路电阻发生变化，或两个齿轮的脉冲信号产生相位差，通过电路解调转化为扭矩电信号。配合高速数据采集卡（采样率通常需>10 kHz）和工控机，实时捕捉毫秒级的冲击扭矩波形。

• 应用： 用于测量峰值扭矩、动态扭矩曲线、冲击次数、转速等所有核心性能参数。系统通常集成气源控制、负载制动器（如磁粉制动器），构成自动化测试台。

2. 振动分析仪

• 原理： 采用压电式三轴加速度传感器，感知手柄不同方向的振动加速度。信号经放大器、频率加权滤波器（根据ISO 5349-1标准进行Wh加权），计算得出频率加权加速度均方根值。

• 应用： 严格按照标准握持方式，在模拟负载下测量手柄振动总值，评估长期使用对操作者健康的风险。

3. 声学测量系统

• 原理： 由精密声级计（符合IEC 61672-1标准）或多麦克风阵列、声校准器及分析软件组成。测量声压信号，经A频率计权（模拟人耳响应）和时间计权（快慢档），计算声压级和声功率级。

• 应用： 在标准测试环境下，测量工具运行时的噪声排放水平，用于安全合规性标识。

4. 流量与压力测试仪

• 原理： 热式质量流量计或涡街流量计用于精确测量压缩空气的体积或质量流量。高精度压力变送器实时监测进气口压力。

• 应用： 在空载和不同负载条件下，同步测量进气压力和流量，计算工具的动态耗气特性，评价其空气利用效率。

5. 材料与硬度检测设备

• 原理： 包括金相显微镜、洛氏/维氏硬度计、三坐标测量机（CMM） 等。

• 应用： 对冲击机构、齿轮等关键零部件进行材料金相分析、表面硬度测量和几何尺寸精度检测，用于失效分析、质量控制和可靠性评估。
