燕尾槽检测技术综述

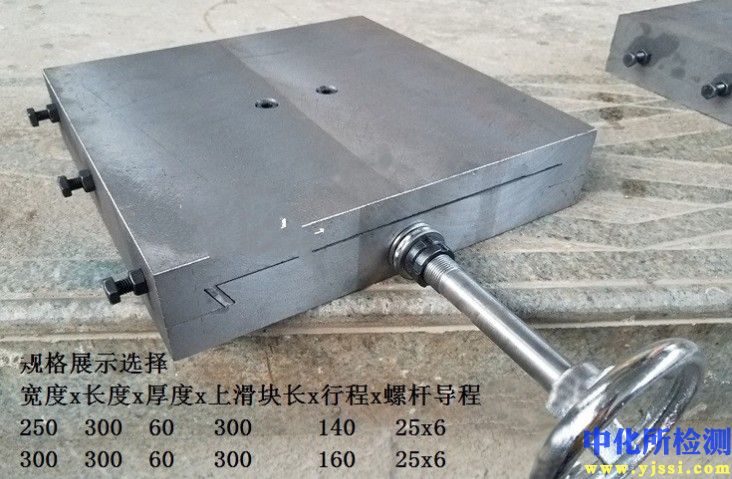

燕尾槽作为一种典型的机械连接结构，凭借其高承载能力、良好的导向性和自锁性，广泛应用于机床导轨、模具定位、重型装备等关键领域。其加工与装配质量直接影响整机的精度、刚性与使用寿命。因此，对燕尾槽几何参数的精确检测是确保产品质量的核心环节。

一、 检测项目与方法原理

燕尾槽的检测主要围绕其几何精度展开，具体项目与方法如下：

1. 角度检测

   • 方法一：角度样板光隙法

     • 原理： 使用标准角度样板（通常为55°或60°）与被测燕尾槽斜面贴合，通过观察两者之间的光隙大小和均匀性来定性判断角度加工误差。此方法简便快捷，但依赖于检测人员的经验，精度有限，主要用于工序间检验。

   • 方法二：万能角度尺测量法

     • 原理： 利用万能角度尺的测量面与燕尾槽两侧斜面紧密接触，直接从尺上读数获得角度值。该方法操作灵活，但测量精度受操作者施力大小和接触状况影响，通常用于精度要求不高的场合。

   • 方法三：正弦规配合测微表法

     • 原理： 此为间接测量法。将工件置于正弦规上，通过量块组垫高正弦规圆柱，使其基准面与燕尾槽一侧斜面平行（通过测微表在斜面上移动示值变化为零来判断）。根据正弦规两圆柱中心距L和量块组高度H，通过公式sinα = H/L计算出实际角度α。此方法精度高，是实验室和精密车间的常用方法。

2. 宽度检测

   • 方法一：标准圆棒与通用量具法

     • 原理： 这是最经典的燕尾槽宽度（槽口宽或槽底宽）间接测量方法。将两根直径相等的精密圆棒分别放入燕尾槽两侧，用外径千分尺或游标卡尺测量两圆棒外侧间的距离M。已知圆棒直径d、燕尾槽理论角度α，可通过几何关系计算出槽口宽度A或槽底宽度B。

     • 计算公式（槽口宽A）： A = M - d(1 + cot(α/2))

     • 计算公式（槽底宽B）： B = M - d(1 + tan(α/2))

   • 方法二：专用塞规（卡板）法

     • 原理： 制作通端和止端塞规，其外形与燕尾槽轮廓一致。通端应能顺利进入槽内，止端不能进入或只能进入有限深度，以此判断燕尾槽宽度是否在公差带内。此法效率极高，适用于大批量生产中的快速检验，但属于极限量规，无法获得具体尺寸数值。

   • 方法三：三坐标测量机法

     • 原理： 利用测头在燕尾槽两侧斜面及底面采集多个点的三维坐标，通过测量机软件拟合出各实际几何元素（直线、平面），并自动计算出具宽度、角度、对称度等所有参数。此法功能全面，精度高，是综合性精度评定的权威手段。

3. 对称度与位置度检测

   • 原理： 燕尾槽的中心平面相对于基准（如工件中心线或另一表面）的对称度至关重要。通常使用三坐标测量机进行检测。通过测量燕尾槽两侧斜面，拟合出中心平面，再与基准元素进行比较，由软件直接计算出对称度误差。在传统方法中，也可配合杠杆表、测量平板和V形块等进行近似测量，但过程繁琐，精度较低。

4. 表面粗糙度检测

   • 原理： 使用触针式表面粗糙度测量仪，其金刚石触针沿燕尾槽斜面或底面匀速滑行，工件表面的微观不平度引起触针位移，该信号经放大和处理后，评定出Ra、Rz等轮廓算术平均偏差参数。对于不易接触的内斜面，也可采用非接触式的光学干涉仪进行测量。

二、 检测范围与应用需求

燕尾槽的检测需求因其应用领域和精度等级而异：

1. 机床制造业： 这是对燕尾槽精度要求最高的领域。机床导轨的燕尾槽需检测其直线度、角度、宽度的一致性以及与其它导轨的平行度，精度通常要求在微米级别，以确保滑座运动的平稳性和定位精度。

2. 模具工业： 模具的导柱、导套常采用燕尾槽定位。检测重点在于角度和宽度，保证模具闭合的精确性和重复性，防止飞边产生。

3. 重型机械与航空航天： 用于大型结构件的连接与导向。由于尺寸巨大，检测重点在于大尺寸下的角度一致性、局部宽度变化以及表面质量，常需使用大型三坐标或激光跟踪仪。

4. 自动化设备与精密仪器： 用于直线模组、精密定位平台等。要求高精度的宽度、对称度和低表面粗糙度，以保障设备的运动精度和低摩擦损耗。

5. 维修与再制造： 对磨损的燕尾槽进行检测，评估其磨损量、不均匀性，为修复加工提供数据依据。

三、 检测标准与规范

燕尾槽的检测遵循一系列国家和国际标准，以确保测量的一致性和结果的可靠性。

• 几何公差标准：

  • GB/T 1182-2018 《产品几何技术规范(GPS) 几何公差 形状、方向、位置和跳动公差标注》

  • ISO 1101:2017 《Geometrical product specifications (GPS) — Geometrical tolerancing — Tolerances of form, orientation, location and run-out》

  • 这些标准规定了燕尾槽的直线度、平面度、对称度等公差的定义和标注方法。

• 尺寸与公差标准：

  • GB/T 1800.1-2020 《产品几何技术规范(GPS) 极限与配合 第1部分：公差、偏差和配合的基础》

  • ISO 286-1:2010 《Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes — Part 1: Basis of tolerances, deviations and fits》

  • 这些标准为燕尾槽的宽度等线性尺寸的公差选择提供了依据。

• 表面粗糙度标准：

  • GB/T 3505-2009 《产品几何技术规范(GPS) 表面结构 轮廓法 术语、定义及表面结构参数》

  • ISO 21920-1:2021 《Geometrical product specifications (GPS) — Surface texture: Profile — Part 1: Indication of surface texture》

  • 这些标准规定了表面粗糙度的参数及其评定规则。

• 专用技术规范： 许多行业和企业会根据具体产品制定内部的燕尾槽技术条件，对检测方法、仪器和验收准则做出更详细的规定。

四、 检测仪器与设备

1. 通用量具：

   • 万能角度尺： 用于角度粗略测量。

   • 外径千分尺/游标卡尺： 与标准圆棒配合，用于宽度间接测量。

   • 量块： 作为长度基准，用于组合标准尺寸，配合正弦规等使用。

2. 专用量具：

   • 角度样板/塞规： 用于快速定性检验角度和宽度。

   • 正弦规： 与量块、测微表组成高精度角度测量系统。

3. 精密仪器：

   • 三坐标测量机： 集成了机械、光学、电子和计算机技术的现代化测量设备。能对燕尾槽进行全尺寸、高精度的自动化检测，包括尺寸、形状和位置公差，是综合检测的首选方案。

   • 表面粗糙度测量仪： 专门用于评定工件表面微观轮廓的仪器。

   • 光学投影仪/工具显微镜： 对于小型燕尾槽，可利用光学放大投影轮廓，与标准轮廓图进行比较测量，或使用测量目镜进行坐标测量。

   • 激光跟踪仪： 对于超大型工件的燕尾槽，如风力发电设备、船用机械等，激光跟踪仪通过角度和距离测量，能在现场实现大空间范围内的精密三维测量。

燕尾槽检测是一个多维度、多层次的精密测量过程。检测方法的选择需综合考虑精度要求、生产批量、成本效益和现场条件。从传统的光隙法、圆棒法到现代的三坐标测量，各种技术手段共同构成了保障燕尾槽加工质量的技术体系。随着数字化、智能化制造的发展，基于三坐标测量机和在线检测系统的全自动化、数据化检测将是未来的发展趋势，为实现燕尾槽乃至整个产品的高质量制造提供坚实的数据支撑。
