励磁绕组检测技术

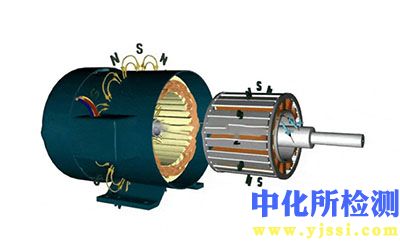

励磁绕组是旋转电机（如发电机、电动机）和变压器中产生主磁场的关键部件。其绝缘与导电性能的完整性直接关系到设备的可靠性、效率及寿命。系统的检测与诊断是预防性维护的核心。

1. 检测项目分类及技术要点

励磁绕组的检测主要分为绝缘性能检测、导电回路检测和机械状态检测三大类。

1.1 绝缘性能检测

• 绝缘电阻（IR）与极化指数（PI）/吸收比（DAR）测试：

  • 技术要点： 使用直流高压（通常为500V或1000V）测量绕组对地（铁心/机座）的绝缘电阻。PI（10分钟值/1分钟值）和DAR（60秒值/15秒值）用于评估绝缘材料的干燥度和整体质量，能有效排除表面泄漏电流的影响。PI值通常要求不低于2.0（对于B级及以上绝缘）。

• 直流泄漏电流测试：

  • 技术要点： 施加分级直流电压（通常为额定励磁电压的1.5-2倍），记录对应的泄漏电流。重点在于电流与电压的关系曲线应是线性的。电流随电压不成比例地显著增长或剧烈波动，表明绝缘存在缺陷或受潮。

• 交流耐压（AC Withstand）与介损角正切（tanδ）及电容量测试：

  • 技术要点： 施加工频交流高压（通常为2倍额定励磁电压+1000V，具体依据标准），考核主绝缘的瞬时抗电强度。同时，通过介质损耗分析仪测量tanδ及其增量（Δtanδ），能灵敏反映绝缘的整体老化、受潮或分层缺陷。电容量值的历年变化趋势（增长超过5-10%）可指示绝缘内部可能产生空隙或分层。

• 浪涌（匝间绝缘）测试：

  • 技术要点： 向绕组施加一个高压脉冲（前沿陡峭的脉冲电压，峰值可达额定励磁峰值的3-5倍），通过比较注入脉冲的衰减振荡波形（李萨如图形或波形叠加）。波形的一致性差异是判断匝间短路、开路或对地故障的直接依据。

• 局部放电（PD）测试：

  • 技术要点： 在线或离线条件下，使用高频电流传感器（HFCT）或电容耦合器检测绝缘内部因缺陷（如气隙、裂纹）产生的微秒级放电脉冲。关键参数包括视在放电量（pC）、放电相位（PRPD谱图）和放电起始/熄灭电压。PD是绝缘早期劣化最灵敏的指标之一。

1.2 导电回路检测

• 直流电阻（DCR）测量：

  • 技术要点： 使用双臂电桥或微欧计在绕组温度稳定时进行测量。各极/相间电阻的不平衡率应不超过±1%（或制造商规定值）。电阻增大可能指示焊接不良、导线断裂或连接松动；电阻减小可能预示存在匝间短路。

• 回路阻抗测试：

  • 技术要点： 通过专用阻抗测试仪，在低电压下测量整个励磁回路的阻抗，用于评估电刷与滑环、集电环的接触状态以及回路连接的完整性。

1.3 机械状态检测

• 绕组变形与位移检测：

  • 技术要点： 使用频率响应分析法（FRA）或电抗法。FRA通过扫频测量绕组的传递函数（幅频/相频特性），与原始指纹图谱或三相间图谱进行比对，偏差可精确定位绕组径向、轴向变形或位移。

• 振动与超声检测：

  • 技术要点： 在线监测运行时绕组的端部振动幅值（通常使用光纤传感器），可发现因电磁力导致的固定件松动。离线时可用超声波探头检测绑扎绳、垫块的紧固状态。

2. 各行业检测范围的具体要求

2.1 电力行业（大型汽轮/水轮发电机）

• 要求最严苛，检测项目最全面。 除常规IR、PI、DCR外，必须定期进行交流耐压、直流泄漏、tanδ测试。对定子绕组，局部放电在线监测是标准配置。励磁绕组的匝间脉冲测试是交接和重大检修后的必做项目。FRA测试常用于水轮发电机转子绕组变形的诊断。检测周期严格遵循电网公司预试规程，通常为小修每年一次，大修每3-5年一次。

2.2 工业驱动（大型同步电动机、直流电机）

• 侧重于绝缘状态和匝间完整性。 常规维护以IR、PI、DCR和浪涌测试为主。对于高压同步电机励磁绕组，需进行交流耐压测试。由于运行环境相对恶劣（高温、粉尘），绝缘受潮和污染测试是关键。检测周期与设备连续运行时间挂钩，通常每6个月至2年进行一次全面检测。

2.3 轨道交通（牵引电机）

• 强调高可靠性与频繁检修。 牵引电机（直流或交流）的励磁绕组需承受剧烈的机械振动和热循环。检测重点关注DCR平衡度、浪涌波形和绝缘电阻。通常采用日检、月检、架修（约120万公里）、大修（约240万公里）的分级检修制度，高级修程中必须包含离线匝间、交流耐压和FRA测试。

2.4 新能源（风力发电机）

• 环境适应性与状态监测。 双馈异步发电机的转子（励磁）绕组工作于变流器输出的高频脉冲电压下，绝缘易受电晕和局部放电侵蚀。检测除常规项目外，必须重点进行局部放电测试（特别是适合变频器的宽频带PD测试）和严格的浪涌测试。由于可达性差，倾向于安装在线或便携式PD监测系统。检修周期与风场定期维护计划同步，通常为半年至一年一次。

2.5 特种设备（船舶、冶金、矿山电机）

• 针对极端环境。 船舶电机注重防潮（IR、PI要求更高）；冶金矿山电机需防尘防腐蚀，重点检测绝缘表面状况和泄漏电流。耐压试验等级可能根据环境严酷度适当提高。

3. 检测仪器的原理和应用

3.1 绝缘电阻测试仪（兆欧表）

• 原理： 基于欧姆定律，内置直流高压发生器与高灵敏度电流检测单元，测量流过绝缘的泄漏电流并换算为电阻值。

• 应用： 所有电气设备的初始绝缘状态筛查，测试前/后必备步骤。

3.2 介质损耗分析仪

• 原理： 采用西林电桥原理或数字矢量运算，通过测量施加于试品上的电压与电流之间的相位差角δ，计算出tanδ。可同步测量电容量。

• 应用： 评估发电机、变压器等高压设备主绝缘的整体老化与受潮状态，是绝缘诊断的核心项目。

3.3 直流高压发生与泄漏电流测试系统

• 原理： 通过倍压整流电路产生稳定可调的直流高压，采用微安级高精度电流表串联在试品回路，直接读取泄漏电流值。

• 应用： 发电机、高压电机励磁绕组的绝缘强度考核和缺陷定位，对集中性缺陷较灵敏。

3.4 匝间绝缘测试仪（浪涌测试仪）

• 原理： 储能电容通过开关向试品绕组放电，形成衰减振荡。通过比较标准绕组与待测绕组的振荡频率、幅值及波形面积（或通过波形重叠比较），判断匝间差异。

• 应用： 各类电机绕组（包括励磁绕组）制造、入库、维修后的匝间短路、开路、错接等故障检测。

3.5 局部放电检测系统

• 原理： 分为电气法（检测放电脉冲电流）和非电气法（检测超声、电磁波、光）。电气法常用HFCT耦合脉冲电流，经宽带放大器、高速AD采样后，分析放电幅值、相位、次数（PRPD谱图）。

• 应用： 高压发电机/电动机绝缘的在线监测与离线诊断，定位早期绝缘缺陷，是状态检修的关键依据。

3.6 绕组频率响应分析仪

• 原理： 向绕组一端注入一系列离散频率的正弦扫频电压信号，在另一端测量响应电压，计算传递函数H(f)=Vout/Vin。通过与基准图谱的相关系数或偏差量判断变形。

• 应用： 大型发电机、变压器绕组机械位移、变形、松动的精确诊断。

3.7 微欧计（直流电阻测试仪）

• 原理： 采用四线制测量法或恒流源法，向被测回路注入恒定直流（通常1A-100A），测量其两端压降，根据欧姆定律计算电阻，以消除引线电阻影响。

• 应用： 检查励磁绕组及回路连接的完整性、焊接质量及是否存在匝间短路的辅助判断。
