鳍片检测技术内容

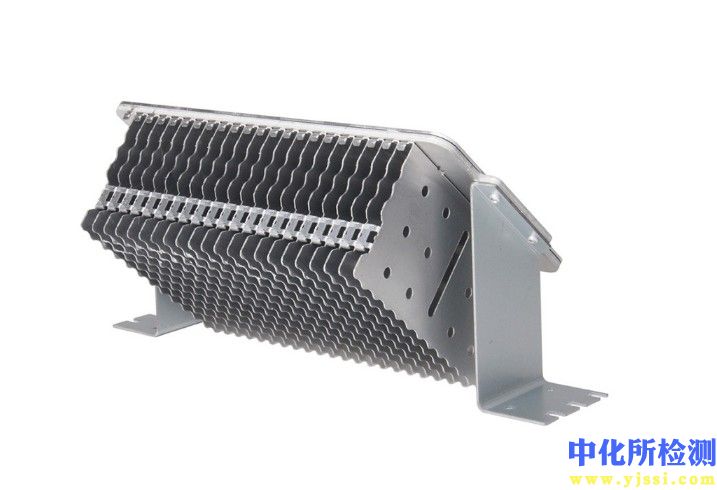

鳍片，作为强化传热的关键元件，广泛应用于散热器、换热器、冷凝器等领域。其制造质量直接影响设备的换热效率、流阻特性及可靠性。因此，鳍片检测是质量控制的核心环节。

1. 检测项目分类及技术要点

鳍片检测主要分为尺寸几何检测、外观缺陷检测和材料性能检测三大类。

1.1 尺寸几何检测

• 节距（Pitch）： 相邻鳍片中心线之间的距离。需使用高精度影像测量仪或激光位移传感器进行多点抽样测量，确保其均匀性。公差通常为±0.05mm至±0.1mm，对于微通道等高密度鳍片要求更严。

• 高度（Height）： 从基底到鳍片顶端的垂直距离。采用接触式测头或高倍率光学系统进行测量，需注意测量点的位置（如中心或边缘）以及因变形导致的顶端不平整问题。

• 厚度（Thickness）： 鳍片自身的材料厚度。通常使用千分尺或激光测厚仪，对于超薄鳍片（如<0.1mm）需采用非接触式白光干涉仪或共聚焦显微镜。

• 平直度/平面度： 指单支鳍片在高度方向的弯曲程度或整个鳍片阵列的共面程度。使用激光平面度仪或高精度坐标测量机（CMM）进行扫描测量，关键指标为最大弯曲量或平面度误差值。

• 倾角与垂直度： 鳍片相对于安装基板的倾斜角度。通过光学投影仪或带角度测量功能的影响测量系统进行评定。

1.2 外观缺陷检测

• 毛刺与翻边： 冲压或剪切工艺产生的多余材料。通常采用高分辨率工业相机配合特定角度的光源（如低角度环形光）进行增强成像，通过图像处理算法识别边缘异常凸起。

• 塌陷与变形： 鳍片局部或整体的结构性损伤。利用结构光三维扫描或立体视觉系统获取三维点云数据，与CAD模型比对，量化变形量。

• 划痕与裂纹： 表面线性缺陷。需采用高分辨率显微视觉系统，并结合暗场照明以凸显表面纹理异常。微裂纹可能需借助渗透检测或涡流检测。

• 污渍与腐蚀： 表面污染或材料氧化。通过彩色相机或多光谱成像分析颜色和纹理的局部变化。

1.3 材料性能检测

• 表面涂层厚度： 如防腐镀层或亲水涂层。采用X射线荧光测厚仪（XRF）或涡流测厚仪进行无损测量。

• 材料成分与硬度： 抽样进行光谱分析或显微硬度测试，确保材料牌号与热处理工艺符合要求。

2. 各行业检测范围的具体要求

2.1 空调与制冷行业

• 翅片式换热器： 重点关注百叶窗翅片的窗口形状、翻边高度、节距均匀性。要求严格的平面度以防止装配干涉。外观上需杜绝“倒片”（鳍片倾倒粘连），因其会严重阻碍空气流动。检测通常为在线100%视觉筛查结合离线抽样精密测量。

• 微通道平行流换热器： 对扁管上的微翅片（通常为内螺纹翅片）要求极高。需使用高倍率电子显微镜或3D X射线计算机断层扫描（CT）检测翅片齿形、齿高、顶角及内部缺陷，节距公差可达±0.01mm级别。

2.2 汽车行业

• 中冷器/散热器： 在耐受振动、温度循环及压力脉冲的工况下，要求极高的机械完整性和一致性。除尺寸外观检测外，常需进行抽样破坏性检测，如钎着率分析（通过金相切片评估钎焊料在鳍片与管材结合面的覆盖率，要求通常>90%）。

• 废气再循环（EGR）冷却器： 高温腐蚀环境，需额外检测材料的耐高温氧化层及钎焊接头的密封性。

2.3 电子散热行业

• CPU/GPU散热鳍片群： 多为铝挤压或铜钎焊工艺。要求极高的接触面平面度（通常<0.05mm）以确保与热源的良好接触。鳍片间距的均匀性直接影响强制风冷的流场和热场均匀性。对高价值的均热板（Vapor Chamber）内部的毛细鳍片结构，需依赖微焦点CT进行内部通道无损检测。

2.4 电力与重工业

• 大型空冷岛翅片管束： 尺寸巨大，更关注宏观尺寸（管排间距、整体尺寸）和宏观缺陷（如大面积磕碰）。常使用大型三维摄影测量系统或手持式激光扫描仪进行现场检测。

3. 检测仪器的原理和应用

3.1 光学影像测量仪

• 原理： 通过高分辨率CCD或CMOS相机，经远心镜头获取鳍片轮廓的二维影像，通过软件进行亚像素边缘提取，结合精密运动平台实现尺寸测量。

• 应用： 适用于各类二维尺寸（节距、高度、孔位等）和轮廓比对的高精度离线检测。

3.2 结构光三维扫描仪

• 原理： 将编码的光栅条纹投射到物体表面，因物体轮廓而发生形变，由相机捕获变形条纹，通过相位解算和三角测量原理重建物体表面的三维点云数据。

• 应用： 用于检测鳍片的平面度、塌陷变形、曲面形状等三维特征，可实现与CAD模型的快速比对分析（GD&T分析）。

3.3 激光位移传感器/轮廓仪

• 原理： 基于激光三角测量法，激光束在被测表面形成光斑，其反射光在探测器上的位置随物体表面高度变化而移动，从而计算高度值。线激光轮廓仪可一次获取一条线上无数点的高度。

• 应用： 非常适合在线高速检测鳍片高度、节距和缺齿等缺陷，速度快、非接触。

3.4 机器视觉检测系统

• 原理： 集成工业相机、专用光源（如背光、同轴光、低角度光）、图像采集卡及处理软件。通过设计特定的照明方案突出目标特征，利用图像处理算法（如滤波、二值化、形态学、边缘检测、模板匹配、深度学习）进行缺陷识别和分类。

• 应用： 在线全检外观缺陷（毛刺、倒片、划痕、污渍）和严重尺寸逾限。

3.5 X射线计算机断层扫描（工业CT）

• 原理： 利用X射线穿透物体，从不同角度采集二维投影图像，通过计算机重建算法获得物体内部结构的三维体数据模型。

• 应用： 用于检测复杂集成鳍片内部结构（如微通道）、钎焊内部孔隙率、焊缝质量等无法通过外部观察评估的关键特性，是终极的无损检测手段，但成本高、速度慢。

3.6 坐标测量机（CMM）

• 原理： 通过探针接触物体表面，获取空间点的三维坐标，通过软件构建和测量几何特征。

• 应用： 作为尺寸测量的基准设备，用于关键尺寸的离线抽样检测和校准，精度最高，但速度慢，对软质或微小鳍片可能造成划伤。

综上，鳍片检测是一个多技术融合的领域，需根据具体工艺、行业标准和质量控制等级，选择合适的检测项目组合与仪器配置，以实现从宏观到微观、从外部到内部的全方位质量把控。
