隔膜阀测试技术规范

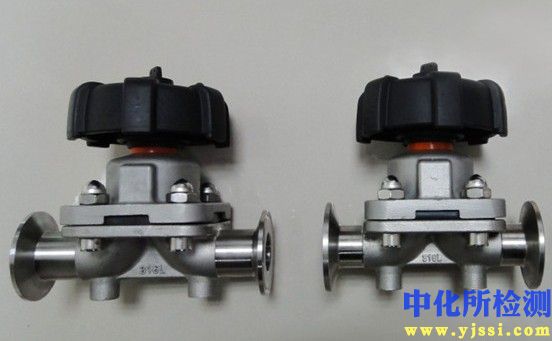

隔膜阀作为一种利用弹性隔膜将阀体流道与阀盖内腔隔离，并通过阀杆组件驱动隔膜挠曲以实现启闭和调节的关键流体控制设备，其性能与可靠性直接关系到工艺系统的安全与稳定。全面的测试是验证其设计、制造质量及适用性的核心手段。

1. 检测项目分类及技术要点

隔膜阀的检测可分为型式试验、出厂试验和在线监测三类，核心项目如下：

1.1 壳体强度试验

• 技术要点：验证阀体、阀盖等承压部件的结构完整性。试验介质通常为水（水压试验）或空气（气压试验）。试验压力为公称压力（PN）或额定压力等级（Class）对应值的1.5倍，保压时间不低于规范要求（如API 598规定DN≤50为60秒，DN≥65为120秒）。检测期间壳体不得有任何可见泄漏或永久变形。

1.2 密封性能试验

• 阀座密封试验（关闭状态）：评估阀门在全关状态下阻止介质从通道两端泄漏的能力。试验压力一般为公称压力的1.1倍。对于双密封座隔膜阀，需分别向每端施加压力，检查另一端和阀杆密封处的泄漏。允许泄漏率需符合标准，如GB/T 13927、ISO 5208或更严格的API 598（要求零可见泄漏）。

• 上密封试验（背密封试验）：验证阀杆与阀盖之间的密封性能。阀门处于开启状态，填料压盖未压紧，向阀内充满试验介质并加压至1.1倍公称压力，检查阀杆填料处有无泄漏。合格标准为零可见泄漏。

• 隔膜疲劳与完整性测试：关键专项测试。模拟隔膜在额定压力下的反复启闭动作（通常进行数千至上万次循环），测试后需再次进行密封试验，以验证隔膜材料的抗疲劳性能和长期密封可靠性。

1.3 功能与操作性能测试

• 启闭操作扭矩/推力测试：测量阀门在空载及带压工况下，完成全开或全关动作所需的驱动扭矩（对于手轮、齿轮箱）或推力（对于气动、电动执行器）。数据用于执行机构选型验证，并确保操作力在人体工程学或执行器容量允许范围内。

• 行程测试：验证阀门从全关到全开的实际行程是否符合设计值，确保达到预期的流道开度。

• 流量特性与流阻系数测试：对于调节型隔膜阀，需测定其流量系数（Cv值、Kv值）及固有流量特性（如近似快开特性）。通过测量不同开度下的压差和流量计算得出，是工艺控制设计的关键参数。

• 外观与尺寸检查：包括壁厚测量（超声波测厚）、连接端尺寸（法兰孔径、孔距、螺纹等）、表面缺陷（裂纹、气孔）、涂层厚度及附着力检查。

1.4 材料与耐久性测试

• 隔膜材料理化性能：硬度、拉伸强度、伸长率、压缩永久变形、耐温性、耐介质（液体、气体）腐蚀/溶胀性能。常用标准如ASTM D2000。

• 清洁度与颗粒物测试：尤其适用于半导体、生物制药行业，对阀体内腔残留的颗粒物和非挥发性残留物（NVR）进行定量检测。

• 耐火安全测试：按API 607、API 6FA等标准，模拟火灾环境，测试阀门在烧灼后仍能保持一定密封性能的能力。

2. 各行业检测范围的具体要求

不同应用领域因介质、工艺的差异，对隔膜阀测试有特殊侧重点。

2.1 制药与生物工艺

• 要求：强调无菌性、清洁度和材料兼容性。需进行微生物挑战测试，验证灭菌程序（如SIP，在线蒸汽灭菌）的有效性。萃取物/浸出物测试评估阀体及隔膜材料在工艺流体中可能析出的物质。测试介质常使用注射用水（WFI）或模拟工艺液。表面光洁度（通常Ra≤0.8μm）和排水能力（阀体倾角设计）也是关键测试点。

2.2 食品饮料与化妆品

• 要求：符合FDA、EHEDG或3-A卫生标准。测试强调可清洁性（CIP，在位清洗），验证阀门内腔无死角，能有效防止微生物滋生。材料需通过食品安全接触认证。测试常涉及高温清洗液和消毒剂（如酸、碱、过氧化氢）的兼容性循环测试。

2.3 半导体与高纯化学品

• 要求：极限的洁净度和耐腐蚀性。进行超高纯气动测试，检测微量金属离子析出、颗粒物（通常要求≥0.1μm颗粒计数控制）及气体渗透率。阀门需在超高纯气体或化学品（如UPW、电子级酸碱）环境下长期测试，确保不引入污染。氦质谱检漏是标准方法，泄漏率要求极低（如<1×10⁻⁹ Pa·m³/s）。

2.4 水处理与一般工业

• 要求：侧重可靠性、寿命和成本效益。除常规壳体强度和密封测试外，耐磨性测试（针对含固体颗粒的浆液）和氯水等化学介质耐受性测试是关键。操作循环寿命要求高，常需模拟实际工况进行长期加速寿命试验。

2.5 核工业

• 要求：满足极其严苛的安全规范（如ASME III、RCC-M）。进行抗震测试，验证阀门在地震载荷下的结构和功能完整性。辐照老化测试评估隔膜等非金属材料在辐照环境下的性能衰减。所有测试需具备完整的可追溯性文档。

3. 检测仪器的原理和应用

3.1 压力测试系统

• 原理：由液压/气动泵、精密压力传感器/变送器、高分辨率压力表、稳压罐和控制单元组成。通过泵对密闭阀腔加压，传感器实时监测压力变化。

• 应用：用于壳体强度、密封性能试验。自动测试系统能按预设程序升压、保压、降压，并自动记录压力曲线和泄漏率。

3.2 流量与流阻测量装置

• 原理：基于伯努利方程和流量计算公式。装置通常包含标准流量计（涡轮、电磁或质量流量计）、上下游压差变送器、温度传感器和测试管路。

• 应用：精确测量阀门在不同开度下的流量系数（Cv/Kv值）和流阻系数（ζ）。通过计算机采集流量、压差数据并自动计算、绘制流量特性曲线。

3.3 扭矩/推力测量仪

• 原理：采用应变片式扭矩传感器或力传感器，安装在阀杆驱动端（或执行器与阀门之间），将机械力/扭矩转换为电信号。

• 应用：实时测量阀门启闭过程中的动态扭矩/推力曲线，识别最大开启扭矩、最大关闭扭矩及运行摩擦力，为诊断阀门状态和优化执行机构提供数据。

3.4 无损检测（NDT）设备

• 超声波测厚仪：利用超声波在材料中的传播时间测量壁厚，用于阀门制造及服役期间的壁厚腐蚀检查。

• 内窥镜：通过光学纤维或摄像探头，直观检查阀体内腔、隔膜背面、阀座等目视不可达区域的表面缺陷、腐蚀或异物。

• 氦质谱检漏仪：超高灵敏度检漏设备。将阀门抽真空后在外表面或连接处喷氦气（或将氦气充入阀腔），氦气分子通过漏孔进入质谱室被检测，可精确定量泄漏率。

3.5 材料分析仪器

• 光谱仪（EDS/OES）：用于阀体金属材料的化学成分验证。

• 气相色谱-质谱联用仪（GC-MS）：用于制药、食品行业进行萃取物/浸出物的定性与定量分析。

• 激光颗粒计数器：对冲洗阀门的液体样品进行颗粒物尺寸分布和数量统计，验证洁净度等级。

3.6 寿命与疲劳测试台

• 原理：集成气动/电动驱动、压力循环、计数与故障诊断于一体的自动化平台。模拟阀门在设定压力、温度下的频繁启闭。

• 应用：执行隔膜阀的加速寿命测试，记录达到规定失效（如泄漏、隔膜破裂）前的循环次数，是评估阀门可靠性和预测维护周期的重要依据。

通过上述系统化、标准化的测试体系，能够全面评估隔膜阀的机械性能、密封可靠性、材料适用性及特定工况下的服役能力，确保其满足从一般工业到尖端科技领域的多样化需求。
