电动执行机构检测技术规范

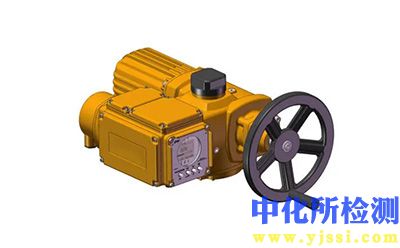

电动执行机构是工业自动化过程控制的关键终端驱动元件，其性能与可靠性直接影响系统的安全与稳定。全面的检测是确保其符合设计规范与应用要求的必要环节。

1. 检测项目分类及技术要点

电动执行机构的检测项目可分为性能测试、环境适应性测试、机械寿命与可靠性测试、安全与电气测试四大类。

1.1 性能测试

• 基本误差： 在规定的参比条件下，执行机构从全关到全开（或反之）行程中，实际行程与输入控制信号（如4-20mA）对应理论行程的最大偏差。通常要求误差不超过额定行程的±1.0% 至 ±1.5%。

• 回差： 同一输入信号值下，执行机构上行和下行行程输出值之差的绝对值。反映系统的机械间隙和传动链的磨损状态，一般要求不大于额定行程的1.0% - 3.0%。

• 死区： 使执行机构产生可察觉动作变化所需输入信号的最小变化量，以输入量程的百分比表示。死区过大会降低控制灵敏度，过小可能导致系统振荡。典型要求为0.1% - 1.0%，可调。

• 额定行程时间： 在额定负载下，执行机构从全关位置运动到全开位置（或反之）所需的时间。需在规定电压下测量，实测值不得超过标称值的±20%。

• 启动力矩/推力： 执行机构在静止状态下，能够启动并推动负载所需的最大力矩（角行程/多回转）或推力（直行程）。通常要求实测值不小于标称值的95%，且在一定过载能力（如1.5倍额定力矩）下应能正常运行而不损坏。

• 运行力矩/推力特性： 在整个行程中，执行机构输出力矩/推力与位置的关系曲线。需验证其输出是否足以克服全行程的负载，且无异常波动。

1.2 环境适应性测试

• 绝缘电阻与介电强度： 带电部件与外壳间的绝缘电阻，在标准环境条件下应不小于100MΩ（DC500V兆欧表）。介电强度测试（耐压测试）按标准（如IEC 60534-4）施加交流电压（通常为2.5kV或更高，视工作电压定）1分钟，无击穿或闪络。

• 外壳防护等级（IP代码）： 依据IEC 60529进行测试，验证防尘防水能力。如IP67（防尘、短时浸水）需进行1米水深、30分钟的浸水试验。

• 高低温与湿热试验： 在高温（如+80℃）、低温（如-40℃）下储存与运行，验证材料与电子元件的耐受性。湿热循环试验（如40±2℃，相对湿度93±3%）用于评估耐潮气和绝缘性能。

• 振动与冲击试验： 模拟运输和运行环境，依据IEC 60068-2系列标准，在规定的频率、加速度和持续时间下进行，测试后不应有机械损伤和性能下降。

1.3 机械寿命与可靠性测试

• 空载全行程寿命试验： 在规定频率（如1200次/小时）下，执行机构进行不间断的空载全开全关循环。考核其机械传动部件（齿轮、蜗轮蜗杆、丝杠等）的磨损寿命，典型寿命要求为10,000次至100,000次以上。

• 负载寿命试验： 在额定负载或模拟工况负载下进行循环操作，更真实地评估综合寿命和可靠性。

• 噪声测试： 在背景噪声满足要求的消声室内，使用声级计在距设备外壳1米、高度1.5米处测量运行时的噪声，一般要求不超过75-85 dB(A)。

1.4 安全与电气测试

• 电机特性测试： 包括堵转电流、堵转力矩、温升测试。电机绕组温升不得超过其绝缘等级（如F级155℃）的限值。

• 电气保护功能验证：

  • 力矩保护/过载保护： 当负载力矩超过设定值时，执行机构应能可靠切断电机电源并报警。

  • 行程限位保护： 机械和电气的双限位必须可靠动作，切断主回路。

  • 相位保护/缺相保护： 三相电机执行机构应能防止因电源缺相导致的电机损坏。

  • 电机过热保护： 通过内置热敏元件验证。

• 电磁兼容性（EMC）测试： 依据IEC/EN 61000-6系列标准，进行辐射发射、传导发射、静电放电（ESD）、射频电磁场辐射抗扰度、电快速瞬变脉冲群（EFT）、浪涌（Surge）等测试，确保其在电磁环境中正常工作且不对其他设备造成干扰。

2. 各行业检测范围的具体要求

不同应用场景对执行机构的检测侧重点存在显著差异。

2.1 石油、天然气与化工行业

• 核心要求： 安全性、防爆性、高可靠性。

• 具体规范：

  • 防爆认证： 必须通过ATEX（欧盟）、IECEx（国际）或国家防爆标准（如GB 3836）认证，检测重点在于隔爆外壳强度、间隙、表面温度（最高表面温度不超过可燃气体自燃温度组别）等。

  • 防火要求： 海上平台等场合需满足API 607/API 6FA防火测试标准。

  • 材料兼容性： 与工艺介质接触的部件需进行抗硫化应力开裂（SSC）测试（NACE MR0175/ISO 15156）。

  • 泄漏测试： 阀杆密封处的填料函需进行低泄漏（如ISO 15848-1 AH/BH级）或零泄漏测试。

2.2 电力行业（火电、核电）

• 核心要求： 高可靠性、抗振性、核电级安全。

• 具体规范：

  • 火电： 执行机构需适应高温蒸汽环境，用于风门、给水调节的机构需进行高频率（每日数千次）调节寿命测试。关注抗振动性能。

  • 核电： 执行机构属于核安全级设备（如IEEE 382、RCC-E标准），需进行极其严苛的鉴定试验，包括：LOCA（失水事故）试验——模拟高温高压高辐射化学喷淋环境；地震模拟试验（OBE运行基准地震和SSE安全停堆地震）；以及更长的寿命周期测试（通常要求60年寿命）。

2.3 水处理与市政行业

• 核心要求： 环境适应性、防腐、IP防护等级。

• 具体规范：

  • 外壳防护： 地下或潮湿环境使用要求IP68防护等级。

  • 腐蚀防护： 外壳及紧固件需进行盐雾试验（如ISO 9227中性盐雾试验500小时以上），或采用重防腐涂层。

  • 水锤测试： 用于水泵控制或大口径管线切断的阀门执行机构，需测试其在快速启闭工况下的抗水锤冲击能力。

2.4 船舶与海洋工程

• 核心要求： 耐腐蚀、抗冲击、耐倾斜摇摆。

• 具体规范：

  • 环境试验： 需进行船用环境条件试验，包括高温、低温、湿热、盐雾、霉菌试验。

  • 机械环境： 依据相关船级社规范（如CCS、DNV GL、ABS等），进行倾斜（通常为22.5°）和摇摆试验，以及抗冲击试验。

  • 材料： 大量使用耐海水腐蚀的铜合金、不锈钢材料。

3. 检测仪器的原理和应用

3.1 智能型执行机构测试台/校验仪

• 原理： 集成高精度信号源（模拟4-20mA、0-10V等控制信号）、高精度位置传感器（光电编码器或激光测距）、力矩/推力传感器（应变片式）、数据采集卡和专用分析软件。

• 应用： 一站式完成基本误差、回差、死区、行程时间、力矩/推力特性等核心性能测试，自动生成校验报告和曲线。是出厂检验和现场维护的核心设备。

3.2 扭矩/推力传感器与数据采集系统

• 原理： 扭矩传感器基于应变电桥原理，将机械扭力转换为电信号；推力传感器多采用S型或柱式结构，利用应变片测量轴向力。

• 应用： 与伺服加载装置配合，在寿命试验台或特性测试台上实时测量并记录执行机构的输出特性，验证启动力矩、运行力矩及保护设定点。

3.3 高低温湿热试验箱

• 原理： 通过压缩机制冷、电热丝加热、超声波或蒸汽加湿系统，在密闭腔体内模拟并精确控制温度（-70℃至+150℃）和湿度（20%至98% RH）环境。

• 应用： 执行机构的环境适应性存储和运行试验，验证电子元件、润滑剂、密封材料在极端条件下的性能。

3.4 振动与冲击试验台

• 原理：

  • 电动振动台： 基于电磁感应原理，通过交变电流在磁场中产生驱动力，实现精确的定频、扫频或随机振动。

  • 冲击试验台： 通常采用跌落式或气动式，产生标准的半正弦波、后峰锯齿波等冲击脉冲。

• 应用： 模拟运输振动、运行环境振动（如电站管道振动）及意外机械冲击，考核结构完整性、紧固件松脱及运行稳定性。

3.5 电磁兼容（EMC）测试设备

• 原理与设备：

  • 传导发射/抗扰度： 使用线路阻抗稳定网络（LISN）、耦合/去耦网络（CDN）和测试接收机。

  • 辐射发射/抗扰度： 在半电波暗室中，使用天线、测试接收机和功率放大器。

  • 瞬态脉冲模拟： EFT发生器、浪涌发生器、静电放电（ESD）枪。

• 应用： 系统地评估执行机构的电磁发射水平和在复杂电磁环境下的抗干扰能力，是产品合规性和工业现场可靠运行的关键保证。
