护板检测技术内容

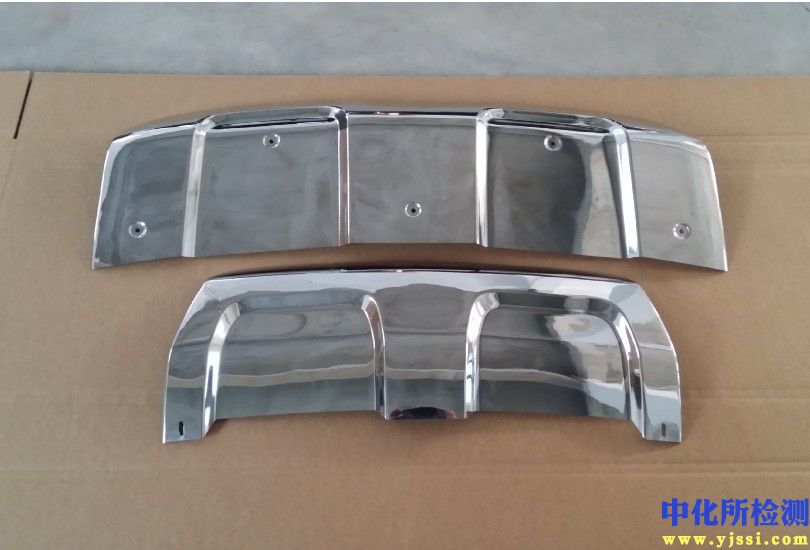

护板（防护板）作为关键的结构或防护部件，广泛应用于航空航天、汽车制造、轨道交通、电子设备及建筑行业。其检测旨在确保其几何尺寸、力学性能、材料完整性及表面质量符合设计规范与安全标准。

1. 检测项目分类及技术要点

护板检测主要分为四大类：

1.1 几何尺寸与形位公差检测

• 技术要点：

  • 关键尺寸：厚度（公差常要求±0.1mm至±0.5mm，视材料与行业而定）、长度、宽度、孔位及孔径。

  • 形位公差：平面度（如要求≤0.3mm/m）、直线度、平行度、垂直度。

  • 轮廓度：对具有复杂曲面的护板（如汽车翼子板、航空整流罩），需与CAD数模进行三维对比分析，允许偏差通常为±0.25mm至±1mm。

1.2 材料与力学性能检测

• 技术要点：

  • 材料成分：通过光谱分析验证金属护板合金牌号（如铝合金6061、304不锈钢），复合材料则需验证树脂基体与纤维类型及比例。

  • 力学性能：依据标准（如ASTM、ISO、GB）进行拉伸、弯曲、硬度（布氏HB、洛氏HRB/HRC）测试。例如，汽车车身护板用高强度钢的屈服强度可能要求≥350MPa。

  • 层压结构（针对复合材料护板）：检测铺层顺序、纤维取向及树脂含量，确保与设计一致。

1.3 表面与涂层质量检测

• 技术要点：

  • 表面缺陷：检测划痕、凹坑、锈蚀、氧化、橘皮、针孔等。允许缺陷的深度、长度和密度有明确限制。

  • 涂层性能：测量涂层厚度（干膜厚度，如要求80-120μm），并进行附着力（划格法，等级0-5）、耐磨性、耐盐雾性（如≥720h无红锈）测试。

1.4 内部缺陷与完整性检测

• 技术要点：

  • 焊接/连接质量：检测焊缝的未熔合、气孔、裂纹，以及铆接、胶接的完整性。

  • 内部缺陷：针对金属护板检测夹层、分层、夹杂；针对复合材料护板检测分层、孔隙（孔隙率通常要求<2%）、纤维断裂。

  • 腐蚀检测：特别对于多层结构，检测内部隐蔽腐蚀。

2. 各行业检测范围的具体要求

2.1 航空航天

• 范围：整流罩、舱内壁板、引擎罩、雷达罩等。

• 具体要求：

  • 遵循极为严格的适航标准（如FAA、EASA相关规定）。

  • 100%进行无损检测（NDT），特别是对复合材料构件。

  • 力学性能需进行疲劳测试和冲击测试（如鸟撞试验）。

  • 尺寸检测要求极高，广泛使用激光跟踪仪、三维光学扫描仪，公差带通常窄于±0.2mm。

  • 材料必须可追溯，并需进行全面的环境试验（高低温、湿热、紫外线老化）。

2.2 汽车制造

• 范围：车门护板、底盘护板、轮罩、保险杠防撞梁等。

• 具体要求：

  • 遵循行业标准（如IATF 16949体系要求）及主机厂企业标准。

  • 尺寸控制侧重于装配匹配性，广泛使用在线检具、机器人三维测量。

  • 冲压金属护板需重点检测减薄率（通常不允许超过材料原始厚度的20%）、回弹及开裂。

  • 塑料护板需关注熔接痕强度、耐候性及尺寸稳定性。

  • 涂层检测强调外观（光泽、色差ΔE）和抗石击性能。

2.3 轨道交通

• 范围：车头罩、裙板、设备舱护板、内饰护板。

• 具体要求：

  • 满足EN、ISO、TB等系列标准，强调防火阻燃（如EN45545）、烟雾毒性要求。

  • 结构强度需满足运行中的气动载荷和振动载荷要求。

  • 大尺寸护板的平面度和轮廓度是检测重点。

  • 外部护板需进行长期的耐风沙侵蚀和防水密封性测试。

2.4 电子设备与建筑

• 范围：设备屏蔽罩、机柜面板、建筑幕墙金属板、装饰板。

• 具体要求：

  • 电子设备：重点关注电磁屏蔽效能（SE，单位dB）、接地连续性、尺寸精密性及表面绝缘/导电涂层质量。

  • 建筑行业：强调耐候性（紫外线、酸雨）、抗风压性能、防火等级（A级、B1级等）以及外观的色差与平整度。幕墙板需进行四性试验（气密、水密、抗风压、平面变形）。

3. 检测仪器的原理和应用

3.1 尺寸与形貌检测仪器

• 三坐标测量机（CMM）：

  • 原理：通过探针接触工件表面获取空间点坐标，与理论模型比对。

  • 应用：高精度测量护板的关键尺寸、孔位及形位公差，精度可达微米级。

• 三维光学扫描仪：

  • 原理：采用结构光或激光条纹投影，通过相机捕捉变形条纹，计算物体表面三维点云。

  • 应用：快速获取复杂曲面护板的完整三维形貌，用于逆向工程和全域偏差分析。

• 激光跟踪仪：

  • 原理：利用激光干涉测距和角度编码器，跟踪反射靶球的空间运动轨迹。

  • 应用：测量大型护板（如飞机蒙皮、列车侧板）的装配特征和全局尺寸。

3.2 无损检测仪器

• 超声检测（UT）仪：

  • 原理：发射高频声波进入材料，根据反射波或透射波的变化检测内部缺陷和厚度。

  • 应用：检测金属/复合材料护板的分层、孔隙、夹杂及厚度；A扫描用于点测，C扫描可成像。

• X射线检测（RT）系统：

  • 原理：利用X射线穿透物体，因内部结构密度差异在探测器上形成对比影像。

  • 应用：检测内部气孔、裂纹、装配件内部状态（如焊点质量），对复杂结构直观有效。

• 渗透检测（PT）与磁粉检测（MT）：

  • 原理：PT利用毛细作用使显像剂吸附表面开口缺陷中的渗透剂；MT利用漏磁场吸附磁粉显示表面/近表面缺陷。

  • 应用：PT用于所有非多孔材料护板的表面缺陷检测；MT仅用于铁磁性材料护板。

3.3 材料与性能测试仪器

• 万能材料试验机：

  • 原理：通过伺服系统对试样施加拉伸、压缩、弯曲等载荷，测量力-位移曲线。

  • 应用：获取护板材料的屈服强度、抗拉强度、弹性模量、弯曲强度等关键力学参数。

• 光谱仪（OES/XRF）：

  • 原理：OES通过激发材料产生特征光谱分析元素成分；XRF通过X射线荧光进行成分分析。

  • 应用：对金属护板进行快速材料牌号鉴定与成分验证。

• 涂层测厚仪：

  • 原理：磁性法（测铁基非磁性涂层）、涡流法（测非铁基基体上绝缘涂层）、超声波法。

  • 应用：快速无损测量护板表面油漆、镀层、阳极氧化膜等的厚度。

3.4 表面质量检测仪器

• 粗糙度仪/轮廓仪：

  • 原理：金刚石探针划过表面，记录垂直位移，计算Ra、Rz等参数。

  • 应用：量化评价护板机加工或处理后的表面粗糙度。

• 光学显微镜/视频显微镜：

  • 原理：利用光学放大系统观察表面微观形貌。

  • 应用：辅助判断表面缺陷类型、测量微观尺寸、分析涂层截面结构。

综合运用上述检测项目、标准及仪器，可构建系统化的护板质量控制体系，确保其在各应用领域中的安全可靠与功能实现。
