销钉检测详细技术内容

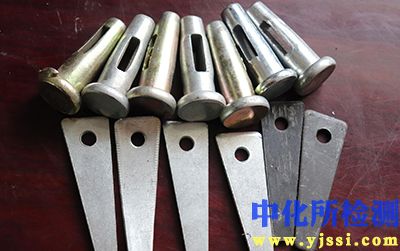

1. 检测项目分类及技术要点

销钉检测主要分为几何尺寸检测、力学性能检测、表面质量检测和无损探伤四大类，共同确保其功能性与可靠性。

1.1 几何尺寸与形位公差检测

• 核心项目：直径（主要配合尺寸）、长度、头部尺寸（如直径、厚度）、倒角/圆角。

• 形位公差：

  • 直线度：用于长销钉或导向销，确保无弯曲。检测方法为将销钉置于V型块上旋转，用于分表测量全长范围的径向跳动，一般要求不超过0.05mm/m。

  • 圆度/圆柱度：保证配合均匀性。使用高精度圆度仪或三维坐标测量机（CMM）检测，圆度公差通常控制在直径公差的1/2以内。

  • 同轴度：头部与杆部的同轴度对装配至关重要，常用CMM或专用检具测量。

• 技术要点：需在恒温（20±2℃）环境下进行，避免热胀冷缩影响。检测时应选取多个截面和方向测量以评估综合误差。

1.2 力学性能检测

• 硬度：最基础的性能指标。表面硬度（HRC、HV）影响耐磨性，心部硬度（HRB）反映韧性。根据材质（如中碳钢、合金钢、不锈钢）和热处理工艺（淬火回火、渗碳），硬度范围通常在HRC 28-55之间。检测需避开脱碳层和端部。

• 抗剪强度与抗拉强度：通过剪切试验机和万能材料试验机测定。抗剪强度设计值通常为材料抗拉强度的60%-80%。试验需记录载荷-位移曲线，以判断失效模式。

• 扭矩性能（针对带螺纹销钉或紧定销）：测试拧入扭矩、松脱扭矩和破坏扭矩，确保螺纹配合可靠。

1.3 表面质量检测

• 表面缺陷：包括裂纹、折叠、凹坑、锈蚀、毛刺等。目视检查（VT）为基础，辅以放大镜或体视显微镜。

• 表面处理层：

  • 镀层/涂层厚度：采用磁性测厚仪（磁性基体）、涡流测厚仪或X射线荧光测厚仪（XRF）测量。例如，镀锌层常要求5-15μm。

  • 氧化层/渗层深度：通过金相法剖切试样，在显微镜下测量。

  • 表面粗糙度（Ra， Rz）：影响配合精度与疲劳强度。使用接触式（轮廓仪）或非接触式（白光干涉仪）粗糙度仪测量。配合面Ra常要求0.8-3.2μm。

1.4 无损探伤（NDT）

• 磁粉检测（MT）：适用于铁磁性材料（如钢制销钉）表面及近表面裂纹检测。需根据销钉尺寸和预期缺陷方向选择周向、纵向磁化方法及磁悬液类型（荧光或非荧光）。

• 渗透检测（PT）：适用于非铁磁性材料（如不锈钢、铝合金销钉）的表面开口缺陷检测。注意清洗彻底性，防止过洗或清洗不足。

• 涡流检测（ET）：适用于自动化批量检测，对表面裂纹、材质混料、硬度异常有较高灵敏度，但形状复杂件需定制探头。

• 超声波检测（UT）：主要用于大型或关键承力销钉的内部缺陷（如夹杂、缩孔）检测，常用纵波直探头进行水浸法或接触法扫查。

2. 各行业检测范围的具体要求

2.1 航空航天

• 标准极端严格：遵循AMS、NAS、GB/T等专门标准。

• 材料与工艺全追溯：要求材料牌号、热处理炉批号、加工过程全程可追溯。

• 检测项目全覆盖且精度更高：尺寸公差常达IT6-IT7级；100%进行磁粉或荧光渗透检测；对疲劳性能、应力腐蚀开裂敏感性有专项测试；对钛合金、高温合金等特种材料销钉有微结构金相检查要求。

• 环境耐受性测试：需通过盐雾试验（如ASTM B117， ≥ 500小时无红锈）、高低温循环试验等。

2.2 汽车制造

• 强调批量一致性与装配性：关注CPK（过程能力指数）≥ 1.33，确保生产线装配顺畅。

• 侧重耐久性与可靠性：对发动机连杆销、转向节销等关键件，进行台架疲劳试验（如千万次循环）。

• 严格的表面处理要求：电镀层需通过中性盐雾试验（NSS）评估防腐蚀能力，通常要求96-240小时无白锈或红锈。

• 轻量化材料检测：对铝合金销钉，需重点关注其阳极氧化膜厚度、密封性及硬度。

2.3 重型机械与建筑工程

• 核心关注强度与耐磨性：对大型铰接销、传动销，力学性能是重中之重，硬度、抗拉强度、冲击韧性（夏比V型缺口试验）要求明确。

• 尺寸与公差适应大规格：对于直径超过100mm的大型销轴，直线度和圆柱度要求虽相对宽松（如0.1mm/m），但测量手段需匹配（如大型卡尺、激光跟踪仪）。

• 现场检测需求：常使用便携式里氏硬度计、超声波测厚仪进行在役检查，评估磨损和腐蚀状况。

2.4 精密电子与半导体设备

• 超高精度与洁净度：销钉作为导向、定位元件，尺寸公差可达微米级（±1μm），表面粗糙度Ra ≤ 0.2μm。

• 材料特殊性：常使用不锈钢（如SUS304、SUS440C）、陶瓷等非磁性、低释气材料。

• 无污染要求：严格限制表面金属离子残留、有机物污染，可能需使用SEM-EDS（扫描电镜-能谱分析）进行表面污染物分析。

3. 检测仪器的原理和应用

3.1 尺寸与形貌检测仪器

• 光学投影仪/影像测量仪：利用光学放大和CCD成像，非接触测量二维轮廓尺寸。适用于小批量、多品种销钉的快速尺寸检测，特别是头部形状、倒角等。

• 三维坐标测量机（CMM）：通过接触式（探头）或非接触式（激光、白光）测头，在三维空间内精确采集点云数据，计算几何尺寸和形位公差。是检测复杂形位公差（如圆柱度、同轴度）的权威设备，测量不确定度可达（1.5+L/200）μm。

• 激光扫描仪：通过激光三角测量原理快速获取工件表面三维点云数据，用于逆向工程和全尺寸检测，效率高，适用于形状复杂的异形销钉。

3.2 力学与物理性能仪器

• 洛氏/维氏硬度计：洛氏硬度计（HRC）通过压痕深度差值快速测量；维氏硬度计（HV）通过光学测量压痕对角线长度，精度更高，可用于检测表面硬化层梯度。均为销钉硬度检测的必备设备。

• 万能材料试验机：通过伺服电机或液压驱动，对销钉试样施加精确的拉伸、压缩或剪切载荷，记录应力-应变曲线，测定抗拉强度、屈服强度、伸长率及抗剪强度。

3.3 表面与微观分析仪器

• 表面粗糙度仪：接触式采用金刚石探针划过表面，测量轮廓起伏；非接触式采用白光干涉原理。直接输出Ra、Rz、Rmax等参数。

• X射线荧光光谱仪（XRF）：利用材料受X射线激发后发射的特征荧光X射线，进行镀层厚度（多层）和材质成分的快速无损分析。

3.4 无损探伤仪器

• 磁粉探伤机：对工件磁化后，表面缺陷处磁力线泄漏形成漏磁场，吸附磁粉形成显示。分为固定式、移动式和磁轭式，适用于不同批量及现场需求。

• 涡流探伤仪：探头线圈产生交变磁场，在导体销钉中感生涡流，缺陷会扰动涡流场导致线圈阻抗变化。特别适用于高速在线自动化检测。

• 超声波探伤仪：压电晶片产生高频超声波传入工件，遇缺陷或界面发生反射，通过分析回波时间、幅度和波形判断内部缺陷。对于大型销轴是内部质量控制的有效无损手段。

综合运用以上检测项目和仪器，可构建从原材料、生产过程到成品入库的全方位质量监控体系，确保销钉产品满足不同应用领域的严苛要求。
