止推环检测技术

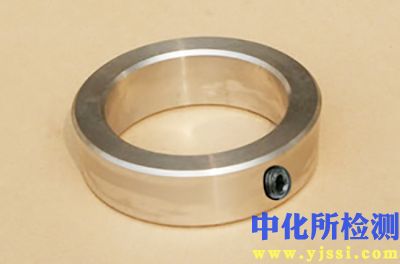

止推环（也称推力垫圈、轴用挡圈）是一种关键机械零件，用于限制轴或轴承的轴向位移，承受轴向载荷。其质量直接影响到整个机械传动系统的精度、稳定性与寿命。其检测技术涵盖几何尺寸、材料性能、表面质量及功能性指标。

1. 检测项目分类及技术要点

止推环的检测项目可分为四大类，每类包含具体的技术要点和公差标准。

1.1 几何尺寸与形位公差检测

• 内径（d）、外径（D）、厚度（s）： 是核心基础尺寸。通常使用分辨率达0.001mm的精密电子千分尺或数显卡尺进行多点测量，确保尺寸符合公差带要求（通常为h11或h9级）。

• 平面度： 关键形位公差，影响贴合度与载荷均匀性。采用刀口形直尺或光学平面干涉仪进行检测。在标准光源下，刀口尺与环表面间的光隙不得大于规定值（如0.02mm）。

• 平行度： 指环两工作面的平行程度。将环置于精密测量平台，使用千分表或电容式测微计在平台上方移动，测量整个表面的厚度变化，其最大值与最小值之差即为平行度误差。

• 垂直度： 指环的轴线与端面的垂直程度。使用高精度垂直度测量仪或三坐标测量机（CMM），通过扫描端面与内/外圆柱面，计算得出。

• 倒角与沟槽尺寸： 使用工具显微镜或投影仪进行轮廓比对测量，确保装配顺利并消除应力集中。

1.2 材料与硬度检测

• 材料成分： 通过光谱分析仪（如直读光谱仪）对材料中的C、Cr、Mn、Si等关键元素进行定量分析，确保符合标准（如GB/T 18254中的GCr15，或AISI 52100）。

• 硬度： 止推环通常要求高硬度以耐磨。采用洛氏硬度计（HRC标尺）在环的端面上进行至少三点测试，取平均值。常规要求硬度在HRC 58-62之间，硬度均匀性允差通常≤2 HRC。

• 微观金相组织： 制备试样，使用金相显微镜观察淬火回火后的马氏体级别、碳化物分布及残余奥氏体含量，评估热处理工艺质量。例如，要求马氏体级别控制在1-3级。

1.3 表面质量检测

• 表面粗糙度（Ra， Rz）： 使用接触式或非接触式表面粗糙度仪测量工作面。一般要求Ra ≤ 0.4μm，高精度应用要求Ra ≤ 0.1μm。

• 表面缺陷： 包括裂纹、锈蚀、划痕、麻点等。宏观缺陷可通过强光目视或工业内窥镜检查。微观裂纹，特别是磨削裂纹，需使用磁粉探伤（适用于铁磁性材料）或荧光渗透检测。

• 表面处理层： 如磷化、氧化、镀锌层等。使用涂层测厚仪（涡流法或磁性法）测量厚度，并可通过盐雾试验机测试其耐腐蚀性能。

1.4 功能性检测

• 弹力/张力测试： 对于开口式止推环（如卡簧），需测量其装入沟槽后对沟槽侧壁产生的径向力。使用专用的卡簧弹力测试仪，模拟安装状态，测量其张紧力，确保有足够的保持力但又不损伤沟槽。

• 疲劳寿命试验： 在模拟实际工况的轴向交变载荷试验机上，进行数百万次乃至上千万次的循环测试，记录其出现松弛、变形或断裂的循环次数。

2. 各行业检测范围的具体要求

不同应用领域对止推环的性能侧重点和公差要求存在显著差异。

• 航空航天：

  • 极端可靠性： 100%无损检测（磁粉/荧光），零缺陷容忍。

  • 材料与工艺： 常采用高温合金、钛合金，要求金相组织均匀，严格限制非金属夹杂物。

  • 尺寸精度： 公差等级通常为IT5-IT7级，平面度要求极高（<0.005mm）。

  • 环境测试： 需通过高低温、振动、盐雾等环境适应性试验。

• 汽车工业（尤其是发动机与变速箱）：

  • 批量一致性： 强调统计过程控制（SPC），对关键尺寸进行抽样监控，Cpk值通常要求≥1.33。

  • 耐磨性与疲劳强度： 硬度与金相检测为核心，要求优良的抗疲劳性能。

  • 清洁度： 严格检测表面残留物（如磨削颗粒、清洗剂），避免污染润滑系统。

• 精密机床与轴承：

  • 超精密尺寸与形位公差： 厚度公差常要求在±0.002mm以内，平面度和平行度达微米级。

  • 高表面完整性： 表面粗糙度Ra要求低（≤0.1μm），禁止任何微小划伤。

  • 尺寸稳定性： 要求材料经稳定化处理，长期使用中尺寸变化极小。

• 重型机械与能源（风电、水电）：

  • 大尺寸检测： 对于直径超过500mm的大型止推环，需使用大型CMM或激光跟踪仪进行现场测量。

  • 心部硬度与韧性： 在保证表面硬度的同时，要求心部有足够韧性（可通过截面硬度梯度测试验证），以承受重载和冲击。

  • 耐腐蚀性： 在潮湿或腐蚀环境中，表面涂层或材料的耐蚀性检测至关重要。

3. 检测仪器的原理和应用

• 三坐标测量机：

  • 原理： 通过探针接触工件表面，获取点的空间坐标，通过软件构建几何元素并计算尺寸、形位公差。

  • 应用： 用于高精度、复杂止推环的全尺寸和形位公差综合检测，尤其是对垂直度、位置度等三维空间关系的测量。

• 光学投影仪/影像测量仪：

  • 原理： 利用光学放大投影或CCD成像，将工件轮廓与标准图形或数字模型进行比对测量。

  • 应用： 快速、非接触地测量轮廓尺寸、倒角、沟槽形状等二维几何参数，适用于薄片状止推环的批量检测。

• 表面粗糙度仪：

  • 原理（接触式）： 金刚石触针划过表面，其垂直位移被转换为电信号，经滤波和计算得出Ra、Rz等参数。

  • 应用： 定量评价止推环工作面的表面纹理质量，是控制摩擦、磨损和润滑性能的关键手段。

• 硬度计：

  • 原理（洛氏）： 在初试验力下，施加主试验力，测量压头在总试验力下的压入深度与在初试验力下压入深度的差值，对应洛氏硬度值。

  • 应用： 快速检测材料热处理后的硬度是否达标及均匀性，是质量控制最常用的手段之一。

• 无损检测设备：

  • 磁粉探伤（MT）原理： 铁磁性材料磁化后，表面或近表面缺陷会产生漏磁场，吸附磁粉形成磁痕显示。

  • 应用： 主要用于检测由热处理或磨削工艺引起的表面及近表面微观裂纹。

  • 荧光渗透检测（PT）原理： 将含荧光染料的渗透液涂于表面，渗入开口缺陷，清洗后显像，在紫外灯下观察荧光显示。

  • 应用： 适用于各种材料（包括非磁性）的表面开口缺陷检测。

• 光谱分析仪：

  • 原理（原子发射光谱）： 样品在激发源作用下气化、原子化并被激发，测量各元素特征谱线的强度进行定量分析。

  • 应用： 用于对来料或生产过程进行材料牌号的快速鉴别和化学成分的精确验证，从源头控制材料质量。

综上所述，止推环检测是一个多维度、系统化的精密工程。需根据其应用领域的特定要求，科学选择检测项目、方法和仪器，并制定严格的验收标准，以确保其满足最终产品的性能与可靠性需求。
