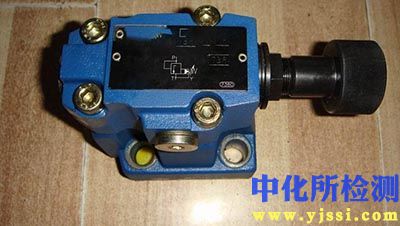

溢流阀检测技术规范

1. 检测项目分类及技术要点

溢流阀的性能检测主要包括静态性能和动态性能两大类。

1.1 静态性能检测

• 开启压力与闭合压力：

  • 技术要点： 测定阀芯开始溢流时的压力（开启压力）和停止溢流时的压力（闭合压力）。两者之差为压力偏移值，反映阀的调压稳定性。检测时需缓慢调节系统压力，记录压力-流量曲线上的拐点。对于先导式溢流阀，还需分别检测主阀和导阀的开启特性。

  • 关键指标： 开启压力偏差通常要求不超过标定值的±5%；闭合压力与开启压力之比（闭合率）一般不低于85%。

• 调压范围与压力稳定性：

  • 技术要点： 验证溢流阀在规定范围内调节压力的可行性与线性度。在最大流量下，从调压范围下限至上限，再反向调节，记录多个设定点下的稳态压力。压力稳定性指在设定压力下，一定时间内的压力波动量。

  • 关键指标： 压力表显示的波动值不得超过±0.2 MPa。

• 内泄漏量（密封性）：

  • 技术要点： 在阀门关闭状态（进口压力为90%开启压力）下，测量从溢流口流出的泄漏量。需使用高精度流量计，并控制油温恒定，因为油液粘度直接影响泄漏量。

  • 关键指标： 根据通径和压力等级不同，内泄漏量通常要求不大于1-5 L/min（具体参照GB/T 8105等标准）。

• 卸荷压力：

  • 技术要点： 对于带卸荷功能的溢流阀，测量其在全开状态时，通过额定流量下的进出口压差。此值反映了阀的通流能力造成的能量损失。

  • 关键指标： 卸荷压力通常要求不大于0.2-0.4 MPa。

1.2 动态性能检测

• 压力超调率与响应时间：

  • 技术要点： 通过快速切换或关闭下游通路，使阀经历阶跃流量变化，记录其进口压力随时间的变化曲线。需使用高频响压力传感器（>1 kHz）和数据采集系统。

  • 关键指标： 压力超调率Δp（峰值压力与稳态压力之差/稳态压力）应≤30%；响应时间（从压力开始上升至达到稳定值90%的时间）通常要求≤0.1-0.3 s。

• 升压与卸压时间：

  • 技术要点： 测量系统压力从初始值升至设定稳定值，以及从稳定值卸压至初始值所需的时间。反映了阀对系统压力变化的控制速度。

• 稳定性（压力振摆）：

  • 技术要点： 在额定工况下，观察并记录压力表的周期性摆动幅度。过大的振摆可能导致系统振动和噪声。

2. 各行业检测范围的具体要求

不同应用领域因工况差异，对溢流阀检测的侧重点和标准有所不同。

• 工程机械（挖掘机、起重机等）：

  • 要求： 侧重可靠性、抗冲击性和宽温域适应性。检测需模拟剧烈变载和频繁启停工况，进行耐久性试验（如数万次压力循环）。动态性能要求高，以保障动作平稳性。需在-40℃至120℃的油温范围内验证其性能。

  • 参考标准： ISO 6403, GB/T 8105，以及主机厂的专用技术条件。

• 航空航天：

  • 要求： 极致的安全性、轻量化和高精度。检测项目最全、精度要求最高。需进行高低温、振动、冲击等极端环境试验。材料清洁度、内泄漏控制极为严格。强调失效模式与影响分析（FMEA）。

  • 参考标准： AS4059（清洁度）， MIL-P-55187， RTCA DO-160（环境试验）。

• 工业液压系统（机床、注塑机等）：

  • 要求： 强调压力稳定性和低噪声。静态性能检测是重点，尤其是调压线性度和内泄漏。在出厂检验中，100%进行开启压力和密封性测试。对动态性能的常规要求低于工程机械和航空领域。

  • 参考标准： ISO 6263, GB/T 8105, JB/T 10374。

• 船舶与海洋工程：

  • 要求： 注重耐腐蚀性和抗摇摆振动能力。检测中需增加盐雾试验（如NSS试验≥72小时），验证材料与涂层的耐腐蚀性。阀的操控性需适应船用条件。

  • 参考标准： 中国船级社（CCS）、挪威船级社（DNV）等相关规范。

• 试验台与科研设备：

  • 要求： 追求极高的压力控制精度和重复性。检测参数指标最为严苛，尤其关注压力微调特性、长期漂移和动态响应的精细测量。

3. 检测仪器的原理和应用

溢流阀检测通常在专用液压测试台上进行，关键仪器包括：

• 压力传感器与变送器：

  • 原理： 基于压阻式、压电式或应变式原理，将压力信号转换为电信号。动态检测需选用固有频率高、响应快的传感器。

  • 应用： 安装在阀的进、出口及控制油路，用于测量静态压力和动态压力波形。精度等级通常要求0.5级或更高。

• 流量计：

  • 原理： 齿轮式、涡轮式流量计用于测量较大流量；对微小泄漏量的测量，则需采用椭圆齿轮流量计或质量流量计。

  • 应用： 安装在系统主路和溢流口支路，分别测量通过流量和泄漏流量。测量内泄漏时，需保证其量程和分辨率满足小流量要求。

• 数据采集与分析系统：

  • 原理： 由高速A/D转换卡、信号调理模块和专用软件组成，用于同步采集、记录和分析压力、流量、温度等多路信号。

  • 应用： 实时显示压力-流量曲线、压力-时间曲线，自动计算超调率、响应时间、压力偏移等关键参数，生成检测报告。

• 温度控制系统：

  • 原理： 通过加热器、冷却器和热交换器，结合PID控制算法，维持液压油温在设定值（如50±2℃）。

  • 应用： 油温是影响油液粘度和阀性能的关键因素，所有精密检测必须在恒温下进行以保证数据可比性。

• 液压油源与加载装置：

  • 原理： 变量泵提供稳定可调的流量，比例节流阀或快速切换阀用于模拟系统负载的阶跃变化，以激发阀的动态响应。

  • 应用： 构成测试台的核心动力与负载部分，需具备足够的功率、流量范围和调节精度以满足不同规格阀的测试需求。
