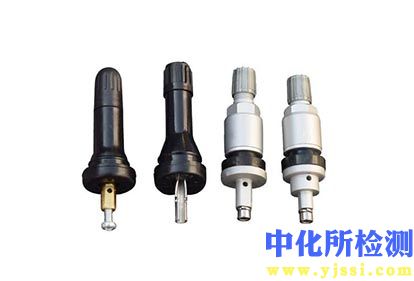

气门嘴检测技术

气门嘴是维持轮胎压力，保障车辆安全、节能与舒适性的关键部件。其质量直接关系到轮胎密封性能和使用寿命。检测技术主要分为以下几类：

1. 检测项目分类及技术要点

1.1 几何尺寸与形位公差检测

• 核心项目：总长、嘴体直径、螺纹参数（中径、螺距、牙型角）、密封锥面角度与粗糙度、同心度/跳动量、端面平整度。

• 技术要点：

  • 螺纹检测：采用螺纹通止规进行快速批量检验，或使用高精度螺纹扫描仪（如三坐标测量机CMM配合专用测头）获取完整轮廓数据，评估其中径、牙型误差和累积螺距误差。

  • 密封锥面：使用光学轮廓仪或接触式粗糙度仪测量表面粗糙度（Ra通常要求≤1.6μm）；使用光学投影仪或CMM测量锥角公差（通常为±1°）。

  • 形位公差：使用高精度CMM或带旋转轴的圆度仪/跳动仪，检测芯杆与底座、密封锥面与螺纹轴线的同轴度，跳动量通常要求≤0.1mm。

1.2 材料性能与理化分析

• 核心项目：材质成分、硬度、拉伸强度、延伸率、热空气老化性能、耐臭氧老化性能、耐液体（水、制动液等）性能。

• 技术要点：

  • 金属部分：使用光谱仪进行材质分析（如确认黄铜牌号）；使用洛氏或韦氏硬度计检测硬度（典型值：黄铜芯杆HRB 55-85）；进行拉伸试验获取抗拉强度（通常≥350 MPa）。

  • 橡胶部分：使用邵氏A型硬度计检测橡胶硬度（通常70±5 Shore A）；按标准（如ISO 188）进行热空气老化测试（如70℃×70h），评估硬度变化及拉伸强度变化率（要求≤±25%）；进行臭氧老化试验（如50 pphm，40℃，72h）观察表面龟裂情况。

1.3 密封性能检测

• 核心项目：低压气密性、高压气密性、单向阀密封性（对于无内胎气门嘴）、真空密封性。

• 技术要点：

  • 浸水气泡法：最常用方法。将充气至额定压力（如轿车嘴250kPa）的气门嘴浸入水槽，保压时间≥3s，观察有无连续气泡。灵敏度可达10^(-3) ~ 10^(-4) Pa·m³/s。

  • 差压法（干检）：用于高精度、自动化检测。向测试腔和参考腔充入相同压力，通过高灵敏度差压传感器监测两腔压力差变化，判断泄漏率。精度可达10^(-5) Pa·m³/s量级，效率高。

  • 单向阀检测：对无内胎气门嘴，需单独测试核心的单向阀组件在负压或低压下的密封性，防止轮胎慢性漏气。

1.4 功能性与耐久性测试

• 核心项目：装配力/扭矩、气门芯启闭扭矩、高温压力循环、动态弯曲疲劳、抗拉强度。

• 技术要点：

  • 装配扭矩：使用扭矩扳手或装配机，模拟轮辋安装，确保扭矩在规定范围（如金属嘴5-8 N·m，橡胶嘴1.5-3.5 N·m）内，防止过紧损坏或过松泄漏。

  • 气门芯扭矩：测试气门芯安装扭矩（通常0.4-1.2 N·m）及帽盖扭矩。

  • 压力循环：在高温环境（如100℃）下，进行数千次（如15,000次）从零到工作压力乃至更高压力（如1.5倍工作压力）的充放气循环，测试结构完整性。

  • 弯曲疲劳：模拟行驶中胎侧变形对气门嘴的周期性摆动。在专用设备上以一定频率（如1-2 Hz）和角度（如±25°）对气门嘴根部进行数万次（如50,000次）弯曲，检查裂纹或断裂。

2. 各行业检测范围的具体要求

2.1 乘用车与轻卡轮胎

• 标准依据：国际ISO 10474、美国FCCMA、欧洲ETRTO、中国GB 1796系列。

• 具体要求：

  • 材料：橡胶嘴耐温范围-40℃至+100℃；金属嘴需防锈蚀。

  • 密封性：工作压力通常≤350kPa，检测压力为1.5倍工作压力。

  • 耐久：弯曲疲劳≥5万次，压力循环≥1.5万次。

  • 气门芯：启闭灵活，符合ISO 9413要求。

2.2 商用车（卡车、客车）轮胎

• 标准依据：ISO 10474、ETRTO、TRA及各国重型车标准。

• 具体要求：

  • 强度要求更高：工作压力可达900kPa以上，爆破压力要求≥4倍工作压力。

  • 耐高温：因刹车热负荷大，橡胶材料需耐受更高短时温度（如120℃）。

  • 抗载：气门嘴根部抗拉拔力要求更高（通常≥500 N）。

2.3 特种车辆与工业领域

• 农用/工程机械轮胎：极端泥泞、沙尘环境，强调防尘帽密封性和嘴体抗污染能力。工作压力范围宽，需检测高低压气密性。

• 航空轮胎：遵循FAA、EASA等极端严格标准。承受极高冲击载荷和压力（可达2000kPa以上），需进行X光或超声波探伤以检测内部缺陷，材料需通过阻燃认证。

• 摩托车/自行车：轻量化，但弯曲疲劳和动态密封性要求高，特别是胎侧安装的弯嘴。

2.4 新能源汽车

• 新增要求：

  • TPMS集成气门嘴：除常规检测外，需对传感器外壳、电池舱、信号发射模块的密封性进行专门测试（通常要求泄漏率<10^-5 Pa·m³/s），并进行无线电频率、电池寿命和环境适应性（电磁兼容EMC、高低温循环）测试。

  • 减重与材料：更广泛使用轻量化合金和特种工程塑料，对其耐电解质、耐热老化和尺寸稳定性要求提升。

3. 检测仪器的原理和应用

3.1 尺寸检测仪器

• 三坐标测量机（CMM）：通过接触式或光学测头，以笛卡尔坐标系为基准，精确获取气门嘴表面三维点云数据，通过软件计算所有几何尺寸和形位公差。适用于高精度实验室检测和首件检验。

• 光学影像测量仪：利用高分辨率CCD相机和远心镜头，结合自动边缘提取算法，对气门嘴的二维轮廓（如端面尺寸、孔径、位置度）进行非接触快速测量。适用于批量生产中的在线或抽检。

• 激光扫描仪：线激光或面激光扫描气门嘴表面，快速重建三维模型，用于检测自由曲面、橡胶件的变形及全尺寸比对。

3.2 密封性能检测仪器

• 浸水试验机：原理简单直观，将工件浸入透明水槽，充压后人工或摄像头自动观察气泡。成本低，但效率较低，受主观影响，且工件需干燥。

• 差压式泄漏测试仪：

  • 原理：基于理想气体状态方程（波义耳定律）。将测试工件与密封良好的“标准件”连接至差压传感器两侧，同时充入相同压力气体。若工件泄漏，两侧产生压差，传感器测得压差变化率，经计算得到标准泄漏率。

  • 应用：全自动化、高精度、非破坏性检测。是生产线在线检测的主流设备，可无缝集成到自动化产线，并能区分大漏与微漏。

• 质谱检漏仪：使用氦气作为示踪气体，是高灵敏度检测（可达10^(-12) Pa·m³/s量级）的金标准。主要用于对TPMS传感器等有极高密封要求的部件进行最终验证或抽样分析。

3.3 材料与力学性能仪器

• 万能材料试验机：进行拉伸、压缩、弯曲、剪切等测试，获取气门嘴金属杆的抗拉强度、橡胶基座的拉拔力等关键力学数据。

• 硬度计：洛氏（金属）、邵氏（橡胶）硬度计，快速评估材料表面抵抗塑性变形的能力。

• 环境试验箱：提供恒温恒湿、高低温循环、臭氧浓度可控等环境，模拟加速老化过程，评估气门嘴的长期耐久性。

3.4 功能性试验设备

• 弯曲疲劳试验机：通过伺服电机或气动装置驱动夹头，对气门嘴施加设定角度和频率的周期性弯曲，直至失效或完成规定循环次数。

• 压力脉冲试验机：在温控箱体内，通过伺服液压系统对气门嘴内部施加周期性压力波形，模拟轮胎行驶中的压力波动，测试其结构疲劳强度。

综上所述，现代气门嘴检测是一个多维度、系统化的工程，融合了精密测量、无损检测、理化分析和功能模拟等技术，并随应用行业的发展和技术的进步而不断演进。
