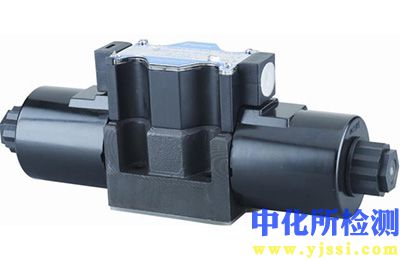

换向阀测试技术内容

1. 检测项目分类及技术要点

换向阀的测试项目可分为性能测试、可靠性测试和材料与安全性测试三大类。

1.1 性能测试

• 换向性能：

  • 换向时间： 测量阀芯从一个工作位置切换到另一个工作位置所需的时间。通常要求电磁阀换向时间 ≤ 50ms（中位机能O、M型等除外）。需记录通电延迟、阀芯运动时间和建压时间。

  • 换向可靠性： 在规定的流量、压力范围内，阀芯应能无卡滞地完成规定次数的换向，无错误动作。测试时需关注最低控制压力和最低先导压力。

• 压力-流量特性：

  • 压力损失： 在额定流量下，测量阀进出口之间的压差。通常要求全流量时压力损失 ≤ 1.0 MPa。需绘制流量-压差曲线。

  • 内泄漏： 在各工作位置，将高压腔加压至额定压力，测量从高压腔向低压腔或外部的泄漏量。是评价阀芯与阀体配合精度的关键指标。例如，对于工业液压阀，要求内泄漏量 ≤ 80 mL/min（在额定压力下）。

  • 耐压性能： 对阀的各油口施加1.5倍额定压力（不得低于型式试验压力），保持规定时间（如≥1分钟），阀体及密封处不得有外泄漏或永久变形。

• 操控特性：

  • 电磁铁特性： 测量电磁铁的吸合电压/电流、释放电压/电流、额定吸力、温升及绝缘等级。温升不应超过绝缘等级的限值（如H级≤125K）。

  • 手动操作力： 对于手动换向阀或应急手动装置，测量所需操作力，通常要求 ≤ 200 N。

1.2 可靠性测试

• 寿命试验： 在规定的试验条件（压力、流量、油温、换向频率）下，进行连续换向操作。试验结束后，性能参数衰减不得超过初始值的10%-15%，且无零件损坏。电磁阀寿命通常要求 ≥ 1000万次，工程机械用阀要求更高。

• 环境适应性：

  • 高低温试验： 验证阀在极限工作油温（如-20℃至+100℃）和空气温度下的性能。重点考察低温启动性和高温密封性。

  • 抗振与抗冲击： 模拟实际工况的振动频率（如10-2000 Hz）和冲击加速度（如50-100g），测试中及测试后阀的功能是否正常，紧固件无松动。

• 清洁度耐受性： 在油液污染度等级提高（如NAS 10级）的条件下运行，评估阀的抗污染能力和性能稳定性。

1.3 材料与安全性测试

• 材料理化性能： 对阀体、阀芯、弹簧等关键零件进行材料成分、硬度、金相组织、抗拉强度等检测。

• 防爆性能（适用于特定行业）： 对用于易燃易爆环境的电磁阀，需进行隔爆或本安认证测试（如符合ATEX、IECEx标准）。

• 电气安全： 测量线圈的绝缘电阻（≥50 MΩ）、耐压强度（如1500VAC/1分钟无击穿）。

2. 各行业检测范围的具体要求

不同应用领域对换向阀的性能侧重点存在显著差异。

• 工业液压与机床：

  • 重点： 高精度、低泄漏、低冲击、长寿命。

  • 具体要求： 内泄漏量控制严格；换向平稳性要求高，以降低机床液压系统冲击；对油液清洁度敏感，需测试污染耐受性；寿命试验周期长。

• 行走机械（工程机械、农业机械）：

  • 重点： 高可靠性、抗振动冲击、宽温域适应性。

  • 具体要求： 阀体结构坚固，耐压试验压力等级高（通常≥35MPa）；环境适应性测试（振动、冲击、高低温）极为关键；强调阀的负载敏感、压力补偿等复合功能测试。

• 过程控制与油气化工：

  • 重点： 防火防爆、耐腐蚀、高可靠性。

  • 具体要求： 电磁阀必须通过防爆认证；阀体材料需满足SSC（硫化物应力开裂）测试要求；对于大口径阀，需测试响应时间与流量系数的匹配性。

• 制冷与空调：

  • 重点： 介质兼容性、密封性能、内泄漏。

  • 具体要求： 使用制冷剂（如R134a， R410A）和冷冻机油进行测试；内泄漏量要求极严，常以气泡/分钟计；需进行盐雾试验等耐腐蚀测试。

• 航空航天：

  • 重点： 极端环境适应性、超高可靠性、重量功率比。

  • 具体要求： 工作温度范围极宽（-55℃~+135℃）；进行极限振动、冲击、加速度过载试验；寿命试验标准远高于民用；强调失效模式与影响分析。

3. 检测仪器的原理和应用

换向阀测试需在专用的综合试验台上进行，核心仪器系统如下：

• 液压/气动动力源与加载系统：

  • 原理： 由泵/空压机、溢流阀、蓄能器等组成，提供稳定可调的压力和流量。采用比例溢流阀或伺服阀进行精确加载和压力模拟。

  • 应用： 为被试阀提供所需的测试工况（压力、流量）。

• 高精度传感器系统：

  • 压力传感器： 基于压阻或应变原理，测量油口压力，精度通常为±0.5% FS或更高。

  • 流量计： 常用涡轮流量计或科里奥利质量流量计，测量通过阀的瞬时流量和累计流量，精度±0.5% R。

  • 温度传感器： PT100铂电阻，精确测量油液温度。

  • 位移传感器： LVDT（线性可变差动变压器）或磁致伸缩传感器，非接触式精确测量阀芯位移，用于分析换向过程。

  • 泄漏量测量装置： 采用量筒、电子天平或高精度微小流量计，进行内、外泄漏的定量采集。

• 数据采集与控制系统（DAQ & Controller）：

  • 原理： 基于PLC或工业计算机，通过高速数据采集卡（采样频率≥1kHz）同步采集所有传感器信号。由控制软件根据测试流程，自动控制电磁阀通断电、比例阀开度等。

  • 应用： 实现测试过程的自动化、参数设置、数据实时显示、记录、存储，并自动生成测试报告和曲线（如P-Q曲线）。

• 专用测量模块：

  • 换向时间测试仪： 通过检测阀输出口压力变化或阀芯位移的阶跃响应，结合电流传感器记录的线圈通电时刻，精确计算换向时间。

  • 电气特性测试仪： 包括可编程电源、电流探头、绝缘电阻测试仪和耐压测试仪，用于电磁铁性能及电气安全测试。

• 环境模拟设备：

  • 高低温试验箱： 将被试阀置于箱内，模拟极限环境温度。

  • 振动台与冲击台： 提供标准或定制谱型的机械振动和冲击激励，用于环境适应性测试。
