压铆测试技术内容

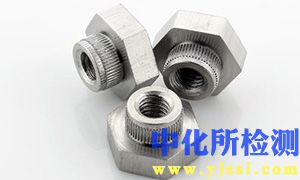

压铆测试是评估铆接连接质量与性能的核心技术手段，通过模拟或复现铆接工艺过程，对铆接件的力学性能、密封性及可靠性进行定量检测与分析。测试核心在于验证铆钉与连接板材在承受压铆力后形成的互锁结构的完整性。

1. 检测项目分类及技术要点

压铆测试主要分为工艺验证测试和成品性能测试两大类。

1.1 工艺验证测试
此类测试侧重于评估压铆工艺参数本身的合理性与稳定性。

• 压铆力与行程监测： 实时记录压铆过程中的压力-位移曲线。技术要点在于曲线特征分析：理想的曲线应具有明显的上升段（材料变形）、平稳段（铆钉镦粗填充）和最终力值骤升段（形成墩头）。曲线的异常波动可能预示材料缺陷、模具磨损或对中不良。

• 铆钉墩头尺寸检验： 成形后墩头直径（通常为铆钉杆径的1.5倍）和高度需符合标准。使用光学投影仪或卡尺测量，要求尺寸均匀，无裂纹。

• 干涉量检查： 关键检测项目，指铆钉镦粗后对孔壁产生的径向压力。通常通过切片金相法测量，或使用超声波干涉仪进行无损检测。适当的干涉量是保证连接疲劳强度的关键，过低易松动，过高可能导致孔壁产生微裂纹或板材鼓起。

• 外观与无损检测： 目视或使用放大镜检查铆钉头与板材表面有无划伤、压痕、裂纹或腐蚀迹象。对于关键部件，需进行渗透检测（PT）或涡流检测（ECT）以排查表面及近表面缺陷。

1.2 成品性能测试
此类测试直接评估铆接连接件的最终力学性能。

• 抗拉强度测试： 沿铆接轴线方向施加拉伸载荷，直至连接失效。记录最大失效载荷和失效模式（铆钉被拉断、钉头被拉脱、板材撕裂）。技术要点为确保加载对中，防止偏心载荷。

• 抗剪强度测试： 沿板材平面方向施加剪切载荷，是铆接最常承受的受力形式。测试需使用专用剪切夹具，区分单剪和双剪测试。失效载荷和模式（铆钉剪切失效、孔壁承压失效）是主要评价指标。

• 疲劳性能测试： 在交变载荷下评估连接的耐久性。通常在伺服液压疲劳试验机上进行，施加恒幅或谱载。技术要点包括应力比（R值）的选择、频率控制以避免热影响、以及断口分析以确定疲劳源。

• 密封性测试： 对于有密封要求的铆接件（如油箱、舱体），需进行气密或液密测试。常用方法有气压保压测试、氦质谱检漏或水检。判定标准为在规定压力和时间下的泄漏率是否低于阈值。

2. 各行业检测范围的具体要求

不同行业因产品服役条件、标准和法规差异，对压铆测试的具体要求侧重点不同。

• 航空航天：

  • 要求最为严苛。 广泛采用干涉配合铆接，对干涉量控制有严格公差（通常为0.002-0.006英寸）。必须进行全面的工艺鉴定，包括大量的疲劳测试和蠕变测试。

  • 标准： 广泛遵循NASM、BAC、SAE AS系列标准（如ASNASM 1312）。要求100%进行铆钉墩头尺寸和外观检查，对关键连接实施无损检测和批次性破坏性测试（如切片、拉剪）。

  • 材料： 多涉及钛合金、高强度铝合金、复合材料，测试需考虑电化学腐蚀风险。

• 汽车制造：

  • 侧重于高效率与成本控制下的可靠性。 测试重点在于静态强度（拉、剪）和疲劳性能，以模拟车身结构所受的振动与冲击载荷。

  • 标准： 遵循ISO、DIN及各大主机厂企业标准（如大众VW 01110, 通用GM 6120M）。对白车身铆接点常进行剥离测试（克钦试验）以快速评估连接强度。

  • 新兴领域： 在新能源汽车铝合金车身和电池包结构件中，自冲铆接（SPR）测试成为核心，需额外评估铆钉的互锁长度、底部剩余厚度等特征尺寸。

• 轨道交通：

  • 强调长期服役的安全性与可靠性。 除常规力学性能外，尤为重视抗振动疲劳、防火安全性（如使用防火铆钉）及不同环境（湿热、盐雾）下的耐腐蚀性能测试。

  • 标准： 遵循EN 15085、DIN 6701等系列标准。对车体铆接有严格的工艺评定和人员资质要求。

• 电子电器与通用五金：

  • 关注外观、接地导通性和基本保持力。 测试相对简化，通常进行推力测试、扭力测试以评估铆钉与基板的结合牢固度，以及接触电阻测试。

  • 标准： 多引用通用机械标准或企业内部规范，如对笔记本电脑转轴铆接进行开合寿命测试。

3. 检测仪器的原理和应用

• 万能材料试验机：

  • 原理： 通过伺服电机或液压伺服系统提供精确可控的载荷或位移，配合专用夹具（拉伸、剪切、剥离夹具），实现抗拉、抗剪等静态强度测试。

  • 应用： 是进行拉、剪强度测试的核心设备。高精度型号可进行低周疲劳测试，并能同步记录载荷-位移曲线，用于分析连接刚度。

• 伺服液压疲劳试验机：

  • 原理： 利用液压伺服系统，在极高频率和高载荷容量下，对试件施加程序控制的交变载荷。

  • 应用： 专用于进行铆接接头的疲劳寿命测试（S-N曲线测定）和裂纹扩展研究。可模拟复杂的实际载荷谱。

• 压铆力/位移监测系统：

  • 原理： 集成于压铆设备（如气液增力缸、伺服电动缸）中，通过高精度力传感器和位移传感器（如LVDT）实时采集工艺数据。

  • 应用： 用于工艺开发与在线质量控制。通过分析力-位移曲线的特征窗口，实现工艺参数的优化和铆接缺陷（如铆钉长度错误、材质不符、孔错位）的实时报警。

• 光学测量与金相分析系统：

  • 原理： 使用光学显微镜、体视显微镜或三坐标测量机（CMM）进行尺寸测量；通过切片、镶嵌、打磨、抛光、腐蚀制备金相样本，在显微镜下观察界面结合、干涉配合和微观组织。

  • 应用： 用于铆钉墩头尺寸、干涉量、互锁结构形貌的精确测量和分析。是验证工艺和失效分析的关键工具。

• 无损检测设备：

  • 超声波干涉仪： 利用特定频率的超声波在铆钉杆中的反射波幅值变化来间接、非破坏性地评估干涉量。

  • 涡流检测仪： 用于检测铆钉头下或近表面的裂纹、腐蚀等缺陷。

  • 应用： 主要用于航空航天等领域的关键、不可拆卸部件的在役或离线检测。
