发条检测技术

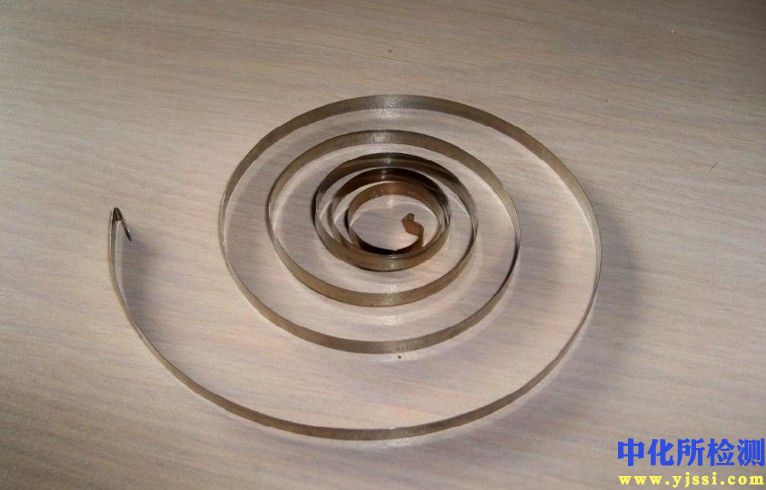

发条是一种用于储存和释放机械能的弹性元件，其性能直接影响计时仪器、玩具、自动机械等设备的精度与可靠性。发条检测的核心在于评估其材料性能、几何尺寸、力学特性及疲劳寿命。

1. 检测项目分类及技术要点

1.1 材料性能检测

• 化学成分分析：采用光谱分析（如直读光谱仪OES）或X射线荧光光谱（XRF）确保材料（通常为碳素弹簧钢、不锈钢或特种合金）符合标准，如GB/T 1222或ASTM A228。

• 金相组织分析：通过金相显微镜观察材料的晶粒度、带状组织、脱碳层深度。脱碳层会显著降低疲劳强度，要求全脱碳层深度通常不超过材料直径或厚度的1.5%（具体依产品等级而定）。

• 硬度测试：使用洛氏硬度计（HRC）或维氏硬度计（HV）测量。发条硬度范围通常在HRC 44-52之间，需保证均匀性，同一产品硬度波动值不应大于3个HRC单位。

1.2 几何尺寸与形位公差检测

• 主要参数：条带厚度（t）、宽度（b）、自由状态曲率半径。

• 厚度与宽度测量：使用高精度数显千分尺（分辨率0.001mm）或光学投影仪。对于精密计时发条，厚度公差可要求达到±0.003mm。

• 长度测量：盘紧状态下的有效工作长度，通常使用校准后的卷尺或专用测长仪。

• 平面度与直线度：使用光学平板或激光轮廓仪，防止发条在伸展时出现扭曲或侧弯。

1.3 力学性能检测

• 扭矩-转角（力矩-圈数）特性测试：核心检测项目。使用发条扭矩测试机，记录发条在上紧和放松过程中的扭矩输出随旋转角度（圈数）的变化曲线。

  • 技术要点：测量最大工作扭矩（M_max）、最大工作圈数（n）、扭矩落差（ΔM = M_max - M_min）及扭矩平稳度。优质发条要求扭矩输出平稳，落差小。

  • 能量密度计算：通过积分扭矩-转角曲线计算储存的机械能E = ∫ M dθ，评估其储能效率。

• 刚度（扭转刚度）测试：通过测量扭矩增量与转角增量的比值获得，反映发条抵抗弹性变形的能力。

• 弹性滞后与内耗测试：比较上紧和放松两条扭矩曲线，其包围的面积即为能量损耗，影响传动效率。

1.4 耐久性与可靠性检测

• 疲劳寿命测试：在专用疲劳试验机上模拟发条的实际工作循环（如上紧-放松），记录直至断裂或扭矩衰减超过初始值15%（或其他设定阈值）时的循环次数。高档机械手表发条要求疲劳寿命通常超过5000次完全循环。

• 应力松弛测试：将发条长时间保持在上紧状态（如1000小时），测量其扭矩的衰减率，评估长期储存后的能量保持能力。

• 耐腐蚀性测试：根据使用环境进行中性盐雾试验（NSS）、铜加速盐雾试验（CASS）或恒定湿热试验，评估表面处理（如镀锌、磷化、钝化）质量及基体材料耐蚀性。

2. 各行业检测范围的具体要求

2.1 计时仪器行业（手表、钟表）

• 精度与稳定性要求极高。重点关注扭矩输出的平稳性和低内耗。

• 检测范围：除常规项目外，需在恒温恒湿（如20±1°C，50±5%RH）环境下进行测试。

• 具体指标：扭矩落差需小于平均扭矩的10%；疲劳寿命要求高，高端机芯发条需承受≥8000次循环；材料通常采用高性能钴基或铁基非晶合金，需进行严格的非晶态结构检测。

2.2 玩具与自动机械行业（音乐盒、自动玩具、自回卷卷尺）

• 侧重成本、安全性和循环寿命。

• 检测范围：重点为疲劳寿命、最大扭矩和安全性。

• 具体指标：疲劳寿命要求通常在2000-5000次循环；需进行过载测试（如110%最大工作扭矩）确保不发脆断；边缘需进行倒角或抛光处理，并通过显微检查防止锐边。

2.3 工业动力与储能装置行业（大型机械储能、平衡系统）

• 侧重高能量密度、大扭矩和长周期可靠性。

• 检测范围：全面检测，尤其强调应力松弛和蠕变性能。

• 具体指标：对材料强度和韧性要求高，需进行夏比冲击试验；应力松弛率（经规定时间后）要求低于5%；几何尺寸公差相对宽松，但一致性要求高。

2.4 军工与航空航天行业

• 极端环境下的可靠性是核心。

• 检测范围：需进行极端温度（-55°C至+150°C）下的扭矩特性测试、振动试验、冲击试验。

• 具体指标：材料需进行100%无损探伤（如涡流检测）；所有性能指标需提供统计学过程控制（SPC）数据；寿命预测需基于可靠性工程方法。

3. 检测仪器的原理和应用

3.1 材料与几何尺寸检测仪器

• 光谱仪：利用原子受激后发射的特征光谱进行定性定量分析，用于快速精确的化学成分控制。

• 金相显微镜与图像分析系统：利用光学放大和数字图像处理技术，自动测量晶粒度、相组成和脱碳层深度。

• 高精度坐标测量机（CMM）与光学轮廓仪：CMM通过探针接触测量三维尺寸；光学轮廓仪利用激光三角测量或白光干涉原理，非接触式快速获取发条表面的三维形貌与尺寸，特别适用于薄而软的条带。

3.2 力学性能与耐久性检测仪器

• 微机控制扭转试验机/专用发条测试机：

  • 原理：伺服电机驱动夹具对发条进行精确的旋转加载，高精度扭矩传感器和角度编码器实时同步采集扭矩（T）和转角（θ）信号。

  • 应用：用于绘制完整的扭矩-转角特性曲线，计算刚度、能量、滞后环。可编程进行疲劳寿命测试和应力松弛测试。

• 硬度计：洛氏硬度计通过测量压头在特定载荷下的压入深度；维氏硬度计通过测量菱形压痕对角线长度。用于生产线快速抽检。

• 恒温恒湿箱与环境试验箱：为力学测试提供稳定的温湿度环境，或模拟盐雾、高低温等恶劣条件，评估环境适应性。

3.3 无损检测仪器

• 涡流检测仪：利用电磁感应原理，检测发条表面及近表面的裂纹、夹杂等缺陷，速度快，适用于在线检测。

• 超声波探伤仪：对于较厚的工业用发条，可利用超声波在缺陷处的反射回波来检测内部缺陷。

综上，发条检测是一项集材料科学、精密测量与力学测试于一体的系统性技术。其检测体系的严格性与针对性，直接决定了发条元件及其最终产品的性能与可靠性。随着微纳制造和MEMS技术的发展，对超小型发条的纳米压痕力学测试、微扭矩测量等技术也日益成为前沿方向。
