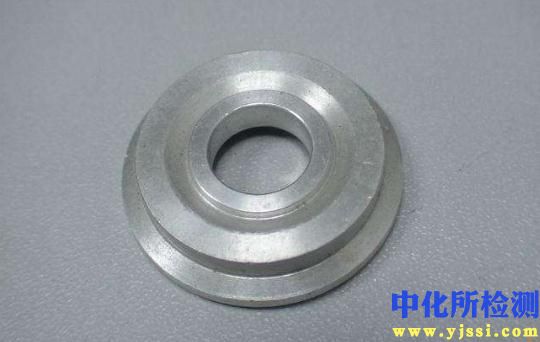

垫环检测技术内容

1. 检测项目分类及技术要点

垫环检测旨在验证其尺寸、材料、性能及表面状态是否满足设计规范，确保其在密封、支撑、导电或绝缘等功能上的可靠性。主要检测项目分为四大类：

1.1 尺寸与几何公差检测

• 关键技术要点：

  • 关键尺寸： 内径、外径、厚度（截面直径）是核心控制参数。需使用高精度量具在多个点（通常至少均匀分布4个点）进行测量，以评估圆度与均匀性。

  • 平面度与平行度： 对于密封垫环至关重要。通常使用光学平晶通过干涉条纹法，或采用高精度平台与千分表/激光位移传感器进行扫描测量。

  • 表面粗糙度： 直接影响密封性能和疲劳寿命。采用接触式（触针轮廓仪）或非接触式（白光干涉仪）粗糙度仪测量Ra、Rz等参数。密封面通常要求Ra ≤ 0.8 μm，甚至更低。

  • 技术数据： 尺寸公差通常遵循ISO 286或ASME B18.2.2等标准，精密垫环的公差等级可达IT6-IT7级（μm级别）。

1.2 材料与理化性能检测

• 关键技术要点：

  • 材料成分验证： 采用光谱分析仪（如OES、XRF）进行快速成分核对，确保合金牌号正确（如304不锈钢、Inconel 718、铝、铜等）。

  • 机械性能测试：

    • 硬度： 使用洛氏（HRB/HRC）、布氏（HB）或维氏（HV）硬度计测量，是评估材料强度和热处理状态的关键指标。

    • 拉伸/压缩性能： 对关键或新型材料，需制作试样在万能材料试验机上进行测试，获取屈服强度、抗拉强度、弹性模量及回弹率（对密封垫片尤为重要）数据。

  • 金相组织分析： 通过切割、镶嵌、抛光、侵蚀制备样本，利用金相显微镜观察晶粒度、夹杂物、相组成及热处理缺陷（如脱碳、过烧）。

1.3 表面与缺陷检测

• 关键技术要点：

  • 宏观缺陷： 目视或借助低倍放大镜检查磕碰、划伤、压痕、锈蚀、毛刺等。

  • 微观缺陷： 使用渗透检测（PT，用于非多孔材料表面开口缺陷）或磁粉检测（MT，用于铁磁性材料近表面缺陷）。

  • 内部缺陷： 对于承受高压或交变载荷的关键垫环（如发动机、压力容器用），需采用超声波检测（UT）或工业CT扫描，检测内部裂纹、孔洞、夹杂等。

1.4 功能性性能测试

• 关键技术要点：

  • 密封性能测试： 在模拟工况的密封试验台上进行，测量在指定压紧力和介质压力下的泄漏率。垫片材料需进行蠕变松弛试验评估其长期密封保持能力。

  • 导电/阻抗测试： 对于电子行业用作EMI屏蔽或接地功能的导电垫环，需使用低电阻测试仪或四探针测试仪测量其接触电阻或体电阻率。

  • 耐环境性测试： 包括盐雾试验（评估耐腐蚀性）、高低温循环试验（评估热膨胀匹配性与材料稳定性）、耐介质（油、燃料、化学品）浸泡试验等。

2. 各行业检测范围的具体要求

2.1 汽车工业

• 范围： 发动机缸垫、进排气歧管垫、油底壳垫、各种密封O型圈。

• 具体要求：

  • 高标准耐温耐压： 发动机垫需承受-40°C至300°C以上温度及爆发压力。需进行严格的热疲劳试验和高温高压密封测试。

  • 材料兼容性： 必须与发动机油、冷却液、燃料兼容。执行长期浸泡试验。

  • 法规符合性： 必须满足汽车行业质量管理体系（如IATF 16949）及特定厂商标准。

2.2 航空航天与军工

• 范围： 发动机高温区密封垫、燃油/液压系统密封件、舱体密封环。

• 具体要求：

  • 极端性能： 要求极高的可靠性，材料常为高温合金、特种金属或复合材料。需进行-55°C至1000°C+的宽温域性能测试。

  • 无损检测全覆盖： 100%进行超声波或工业CT检测，确保无内部缺陷。

  • 严格追溯性： 材料批次、热处理批次、所有检测数据必须完整可追溯。遵循MIL-STD、NAS、AMS等严苛标准。

2.3 石油化工与能源（核电、火电）

• 范围： 法兰垫片（缠绕垫、金属环垫）、阀门密封垫、反应堆压力容器密封环。

• 具体要求：

  • 高压与耐腐蚀： 关注在高温高压及腐蚀性介质（H2S、Cl-等）下的长期稳定性。需进行应力松弛试验和耐应力腐蚀开裂（SCC）试验。

  • 材料等级认证： 材料需符合ASME BPVC、NACE MR0175/ISO 15156等标准。核电用垫环需满足RCC-M或ASME III卷要求。

  • 合规性： 检测程序必须符合行业规范（如API 6A、 ASME B16.20）。

2.4 通用机械与液压气动

• 范围： 泵阀密封垫、轴承挡圈、液压缸用支撑/导向环。

• 具体要求：

  • 尺寸精度与耐磨性： 强调尺寸配合精度和表面质量。耐磨环需测试摩擦系数和磨损率。

  • 工况模拟测试： 在模拟压力循环和介质条件下进行寿命测试。

2.5 电子与半导体

• 范围： EMI/RFI屏蔽导电衬垫、真空腔室密封圈（如O圈）、绝缘垫片。

• 具体要求：

  • 电性能： 导电垫环需精确测量表面电阻和屏蔽效能（SE）。绝缘垫环需测试介电强度和体积电阻率。

  • 洁净度与释气性： 用于真空或洁净环境的垫环，需进行释气率测试（符合ASTM E595），并严格控制微粒污染和离子污染（Na+、K+、Cl-等）。

  • 高精度尺寸： 半导体设备用密封件尺寸公差要求极为严格，常达±0.01mm。

3. 检测仪器的原理和应用

3.1 尺寸与形貌测量类

• 三坐标测量机（CMM）：

  • 原理： 通过探针接触工件表面，获取空间三维坐标点，通过软件拟合计算尺寸、形位公差。

  • 应用： 用于高精度垫环的全面尺寸和几何公差检测，尤其适用于复杂轮廓。

• 光学投影仪/影像测量仪：

  • 原理： 利用光学放大投影或CCD成像，结合软件进行非接触二维尺寸测量。

  • 应用： 快速检测垫环的内外径、厚度等，适合批量、中小尺寸零件。

• 激光扫描仪/白光干涉仪：

  • 原理： 激光三角测量或白光干涉原理，获取物体表面三维点云数据。

  • 应用： 用于微观轮廓、平面度、表面粗糙度及波纹度的精确测量。

3.2 材料与性能测试类

• 万能材料试验机：

  • 原理： 通过伺服电机或液压驱动，对试样施加拉伸、压缩、弯曲等载荷，测量力与位移。

  • 应用： 测试垫片材料的压缩回弹性能、拉伸强度、应力松弛等。

• 硬度计：

  • 原理： 洛氏/布氏法通过测量压痕深度/直径，维氏法通过测量菱形压痕对角线，计算硬度值。

  • 应用： 快速评估材料强度和热处理均匀性。

• 光谱仪：

  • 原理： 原子受激发射特征光谱（OES）或样品受X射线激发产生荧光（XRF），通过分析光谱确定元素成分。

  • 应用： 现场或实验室快速进行材料牌号鉴别与成分验证。

3.3 缺陷与无损检测类

• 超声波探伤仪（UT）：

  • 原理： 高频声波传入工件，遇到缺陷或界面产生反射，通过分析回波判断内部缺陷。

  • 应用： 检测垫环内部裂纹、分层、孔洞等，特别适用于关键金属垫环。

• 工业计算机断层扫描（工业CT）：

  • 原理： 利用X射线穿透物体，从多个角度采集投影数据，通过计算机重建三维内部结构图像。

  • 应用： 提供最全面的无损检测，可直观显示内部缺陷的立体形貌、精确位置和尺寸，用于航空航天等最高要求领域的最终验证。

3.4 功能与专项测试类

• 密封试验台：

  • 原理： 将垫环安装在模拟法兰中，施加规定的螺栓载荷和介质（水、氮气、氦气）压力，使用流量计或压力衰减法测量泄漏率。

  • 应用： 直接评价垫环在实际工况下的密封性能。

• 盐雾试验箱：

  • 原理： 创造恒温恒湿的氯化钠雾化环境，加速模拟海洋或腐蚀大气的腐蚀过程。

  • 应用： 评估垫环材料及其表面处理（如电镀、涂覆）的耐腐蚀性能。
